Rodzaje bezpieczników - Jak dobrać ochronę i uniknąć błędów?

W instalacji elektrycznej nie chodzi tylko o to, żeby „coś nie wybijało”, ale o realną ochronę przewodów, urządzeń i ludzi przed przeciążeniem, zwarciem oraz skutkami awarii. Gdy ktoś pyta o rodzaje bezpieczników, zwykle chce szybko odróżnić wkładki topikowe, wyłączniki nadprądowe, różnicówki i ograniczniki przepięć, bo w codziennej rozmowie wszystkie te elementy bywają wrzucane do jednego worka. Poniżej rozkładam temat na proste różnice, typowe zastosowania i błędy, które najczęściej wychodzą dopiero przy pierwszym problemie w rozdzielnicy.

Co w praktyce chroni bezpiecznik, a co tylko tak nazywamy

Na poziomie rozmowy potocznej „bezpiecznik” oznacza prawie wszystko, co odcina prąd po awarii. Technicznie to za szerokie uproszczenie, bo inne zadanie ma wkładka topikowa, inne wyłącznik nadprądowy, inne wyłącznik różnicowoprądowy, a jeszcze inne ogranicznik przepięć. Ja zwykle zaczynam od rozdzielenia tych pojęć, bo dopiero wtedy widać, przed czym dokładnie ma chronić dany aparat.

• Przeciążenie to zbyt duży prąd płynący zbyt długo, na przykład po dołożeniu zbyt wielu odbiorników do jednego obwodu.
• Zwarcie to gwałtowna awaria, przy której prąd rośnie bardzo mocno i bardzo szybko.
• Upływ prądu pojawia się wtedy, gdy część energii „ucieka” poza normalną drogę przepływu, najczęściej do obudowy lub ziemi.
• Przepięcie to krótki wzrost napięcia, często po burzy albo przy łączeniu dużych odbiorników.

Z tego wynika ważna rzecz: jeden aparat nie załatwia wszystkiego. Jeśli instalacja ma być bezpieczna, trzeba dobrać cały zestaw ochrony, a nie jedną „mocniejszą” wkładkę. Skoro to już jasne, najpierw przyjrzyjmy się rozwiązaniu starszemu, ale wciąż bardzo ważnemu.

Bezpieczniki topikowe i ich najważniejsze odmiany

Wkładka topikowa działa prosto: gdy prąd przekroczy dopuszczalną wartość, element topikowy się nagrzewa, topi i przerywa obwód. To rozwiązanie jest banalne w zasadzie działania, ale bardzo skuteczne w praktyce, zwłaszcza tam, gdzie liczy się duża zdolność wyłączania i odporność na cięższe warunki pracy. W budownictwie spotyka się kilka odmian, które różnią się nie tylko gabarytem, ale też przeznaczeniem.

Formy spotykane w budynkach

• D0 - małogabarytowe wkładki, często spotykane w starszych instalacjach i w niektórych punktach zasilania; są kompaktowe, ale wymagają poprawnego osprzętu.
• D - klasyczne bezpieczniki „korkowe”, dziś częściej kojarzone ze starszymi rozdzielnicami; nadal działają dobrze, ale są mniej wygodne w codziennej obsłudze niż MCB.
• NH - większe wkładki stosowane w głównych rozdzielnicach i układach o większych prądach; ich atutem jest wysoka odporność i duża zdolność wyłączania.
• Cylindryczne - małe wkładki spotykane w aparatach sterowniczych, zasilaczach i wybranych obwodach technicznych; w mieszkaniach nie są najczęstszym widokiem, ale w osprzęcie towarzyszącym już tak.

Przeczytaj również: Podłączenie lampy do łącznika - Poznaj schemat i uniknij błędów

Oznaczenia, które naprawdę mają znaczenie

Nie każda wkładka topikowa działa tak samo. Oznaczenia mówią o tym, jaki rodzaj obwodu ma chronić i czy zabezpiecza tylko przed zwarciem, czy także przed przeciążeniem.

• gG - najbardziej uniwersalna charakterystyka do ogólnej ochrony przewodów i obwodów; to najczęściej spotykany wybór tam, gdzie trzeba zabezpieczyć instalację w szerokim zakresie pracy.
• aM - wkładka do obwodów silnikowych; chroni głównie przed zwarciem, a przeciążenie przejmuje zwykle inny element, na przykład przekaźnik termiczny.
• gPV - wkładka do instalacji fotowoltaicznych po stronie DC; jest projektowana do specyficznych warunków pracy, których nie wolno mieszać z typową ochroną AC.

Jeśli mam wskazać jedną praktyczną zaletę topików, to jest nią bardzo pewne i szybkie działanie przy zwarciu. Ich minusem jest wygoda obsługi: po zadziałaniu wkładkę trzeba wymienić, a nie tylko podnieść dźwignię. W mieszkaniach coraz częściej zastępują je wyłączniki instalacyjne, które omówię za chwilę.

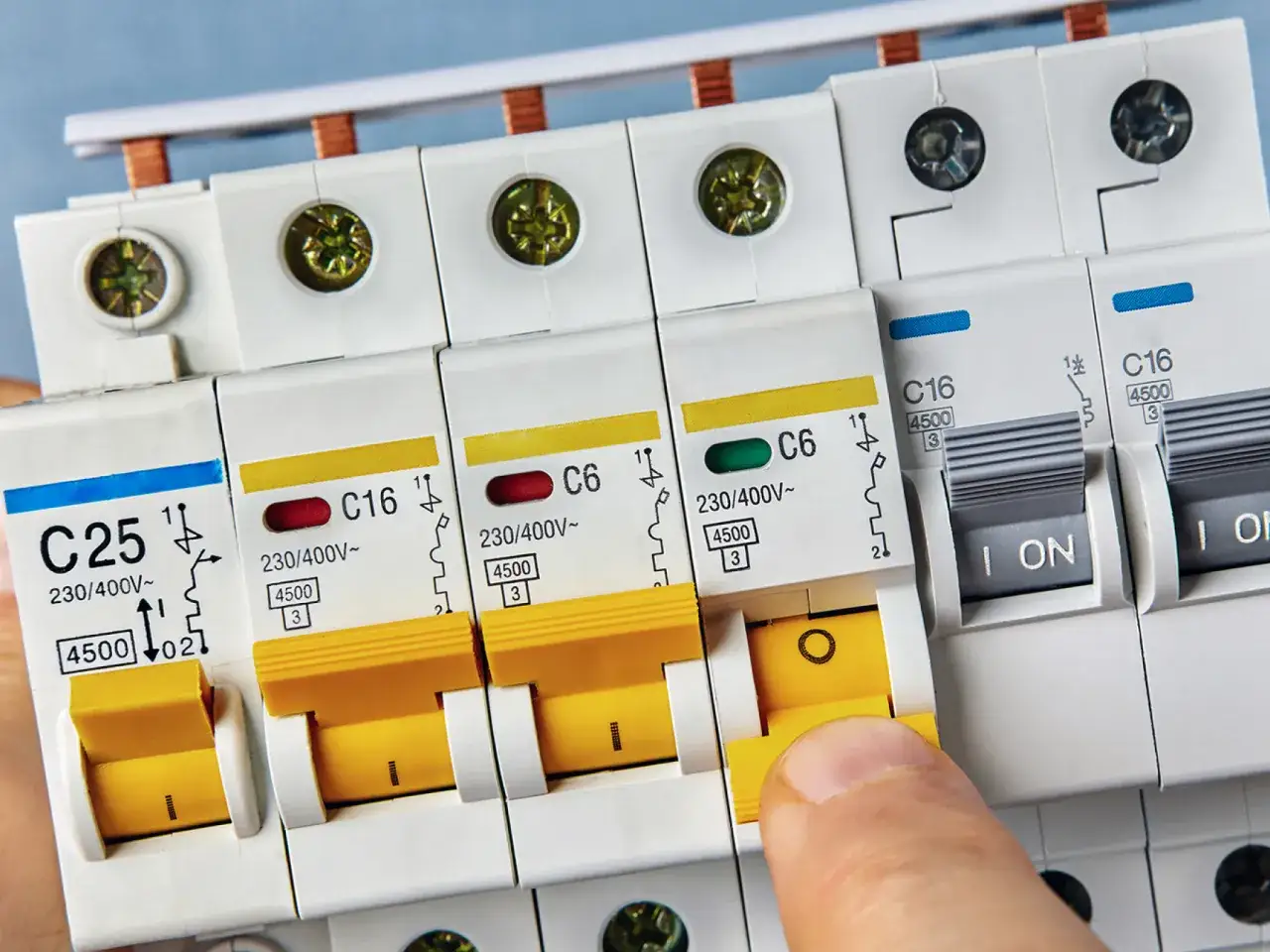

Wyłączniki nadprądowe, które dziś najczęściej pracują w rozdzielnicach

Wyłącznik nadprądowy, czyli popularny MCB, łączy ochronę przed przeciążeniem i zwarciem w jednym aparacie. W praktyce to właśnie on odpowiada za większość obwodów w nowoczesnych domach i mieszkaniach, bo jest wygodny, czytelny i łatwy do ponownego załączenia po zadziałaniu. To nie przypadek, że w codziennych rozmowach często nazywa się go „bezpiecznikiem”, choć technicznie to już inna kategoria aparatu.

W mieszkaniach najczęściej spotyka się charakterystykę B, bo jest wystarczająca dla większości obwodów końcowych. Charakterystyka C bywa przydatna tam, gdzie sprzęt ma wyraźny rozruch, ale nie warto zakładać jej „na wszelki wypadek”. Im „mocniejszy” wyłącznik, tym większe ryzyko, że przestanie chronić obwód tak szybko, jak powinien.

Warto też pamiętać o dwóch parametrach, które często giną pod marketingową nazwą aparatu: prąd znamionowy, na przykład 10 A, 16 A albo 20 A, oraz zdolność wyłączania, często 6 kA lub 10 kA w typowych instalacjach mieszkaniowych. Jeśli chcesz uniknąć błędu, nie patrz tylko na dźwignię i napis na froncie. Zawsze liczy się cały obwód, więc kolejnym krokiem jest odróżnienie ochrony nadprądowej od różnicowoprądowej.

Różnicówka, RCBO i ogranicznik przepięć nie robią tego samego

To jest miejsce, w którym najczęściej pojawia się zamieszanie. Różnicówka, czyli RCD, nie chroni przed przeciążeniem przewodu. Ona reaguje na różnicę prądów między przewodem fazowym i neutralnym, czyli na sytuację, w której część prądu nie wraca właściwą drogą. Dzięki temu ogranicza skutki porażenia i bywa ważna także z punktu widzenia ochrony przeciwpożarowej.

W praktyce do ochrony osób najczęściej stosuje się czułość 30 mA, a wyższe wartości, takie jak 100 mA czy 300 mA, pojawiają się częściej w wybranych układach selektywnych lub przeciwpożarowych. Przy nowoczesnych odbiornikach elektronicznych zwykle bardziej sensowny jest typ A niż stary typ AC, bo lepiej znosi charakter pracy urządzeń z elektroniką w środku. Dla ładowarek, falowników czy części instalacji PV może być potrzebny jeszcze inny typ, ale to już powinien potwierdzić projektant albo doświadczony elektryk. Skoro wiemy już, co chroni każdy z tych aparatów, czas przejść do najważniejszego pytania: jak to dobrać w realnym obwodzie.

Jak dobrać zabezpieczenie do obwodu bez zgadywania

Dobór zabezpieczenia nie zaczyna się od pytania „co mam pod ręką”, tylko od przewodu i obciążenia. Najpierw sprawdza się przekrój żyły, sposób ułożenia, długość trasy, spodziewany prąd pracy i ewentualny rozruch, a dopiero później dobiera aparat. To jest dokładnie ten etap, na którym najwięcej osób próbuje skrócić drogę, a potem płaci za to częstymi zadziałaniami albo przegrzewaniem instalacji.

1. Sprawdź przewód - przekrój, izolację, sposób prowadzenia i warunki chłodzenia.
2. Oceń odbiornik - policz prąd pracy i dodaj margines dla rozruchu, jeśli urządzenie go ma.
3. Dobierz charakterystykę - B, C albo D, zależnie od zachowania obciążenia przy starcie.
4. Zweryfikuj zdolność wyłączania - aparat musi poradzić sobie z możliwym prądem zwarcia w danym miejscu instalacji.
5. Ustal ochronę uzupełniającą - RCD, RCBO albo SPD, jeśli dany obwód tego wymaga.

Jeżeli obwód jest źle opisany albo ktoś „podkręcił” zabezpieczenie po częstych wyzwoleniach, problem zwykle nie leży w samym aparacie, tylko w doborze całego układu. Zanim więc wymienisz cokolwiek, warto umieć odczytać oznaczenia na obudowie. To oszczędza czas i mocno ogranicza pomyłki.

Jak czytać oznaczenia na aparacie i nie pomylić ich z marketingiem

Na froncie aparatu jest więcej wiedzy, niż wygląda na pierwszy rzut oka. Wystarczy umieć odczytać kilka skrótów, żeby od razu wiedzieć, z czym mamy do czynienia. Ja traktuję to jak szybką kontrolę jakości: jeśli oznaczenia nie pasują do obwodu, to nie ma sensu iść dalej, bo problem jest już na poziomie założenia.

• B16 - wyłącznik o charakterystyce B i prądzie znamionowym 16 A.
• C20 - wyłącznik o charakterystyce C i prądzie znamionowym 20 A.
• 6 kA / 10 kA - zdolność wyłączania zwarcia; im wyższa, tym aparat lepiej znosi cięższe warunki zwarciowe.
• 30 mA - czułość różnicówki, często wybierana do ochrony dodatkowej ludzi.
• 63 A - prąd znamionowy RCD lub innego aparatu, czyli maksymalny prąd roboczy, jaki może przenosić w określonych warunkach.
• TEST - przycisk kontrolny różnicówki, który warto okresowo sprawdzać, bo sam aparat bez testu potrafi sprawiać złudne wrażenie sprawności.

Ważny jest też sam układ rozdzielnicy. Oznaczenie 1P+N, 2P albo 3P mówi o liczbie torów i sposobie odłączania, a to ma znaczenie szczególnie wtedy, gdy instalacja jest bardziej rozbudowana niż zwykły zestaw gniazd i oświetlenia. Jeśli na aparacie widzisz tylko nazwę handlową, a nie możesz odczytać klasy, czułości i zdolności wyłączania, to sygnał, że coś jest opisane zbyt skąpo. I właśnie takie sytuacje najczęściej wychodzą na jaw przy modernizacji, więc warto o tym pomyśleć wcześniej.

Przy modernizacji rozdzielnicy patrz na cały układ, nie jeden aparat

Modernizacja instalacji to moment, w którym łatwo popełnić kosztowny skrót. Ktoś wymienia pojedynczy aparat, bo stary „wywala”, a nie sprawdza już przewodów, selektywności, stanu zacisków i realnego obciążenia obwodu. W efekcie nowy element tylko przykrywa problem, zamiast go rozwiązać.

• Jeśli zabezpieczenie działa zbyt często, sprawdź, czy obwód nie jest przeciążony albo źle podzielony.
• Jeśli zaciski się grzeją, problem może leżeć w połączeniu, a nie w samym aparacie.
• Jeśli do instalacji doszły nowe odbiorniki, na przykład płyta, pompa ciepła, fotowoltaika albo ładowarka EV, układ ochrony trzeba przeanalizować od nowa.
• Jeśli rozdzielnica jest stara i nieczytelna, sam „wymieniony bezpiecznik” nie poprawi bezpieczeństwa całego systemu.

W praktyce najlepszy efekt daje podejście warstwowe: osobno ochrona nadprądowa, osobno różnicowoprądowa, osobno przepięciowa i na końcu dopasowanie tego do przewodów oraz odbiorników. To właśnie dlatego przy remoncie nie szukałbym jednego cudownego aparatu, tylko sensownie zaprojektowanego zestawu zabezpieczeń. Jeśli instalacja ma działać bez nerwów przez lata, taki porządek myślenia robi większą różnicę niż najbardziej efektowna nazwa na obudowie.
