Podłączenie lampy z łącznikiem ściennym jest proste tylko wtedy, gdy od początku pilnujesz właściwej kolejności żył i bezpieczeństwa pracy. W praktyce najważniejsze są trzy rzeczy: faza przechodzi przez łącznik, neutralny trafia prosto do oprawy, a przewód ochronny łączy się wyłącznie tam, gdzie jest do tego zacisk. Poniżej pokazuję, jak rozpoznać przewody, złożyć typowy obwód oświetleniowy i uniknąć błędów, które najczęściej wychodzą dopiero po pierwszym uruchomieniu.
Najważniejsze zasady bezpiecznego podłączenia
- Zawsze odłącz zasilanie i potwierdź brak napięcia testerem dwubiegunowym, nie samym próbnikiem.
- W zwykłym układzie łącznik rozłącza tylko przewód fazowy, a nie neutralny.
- W nowej instalacji niebieski to zazwyczaj N, żółto-zielony to PE, a brązowy, czarny lub szary to przewody fazowe.
- Jeśli oprawa ma zacisk ochronny, przewodu PE nie wolno pomijać.
- Do dwóch obwodów światła potrzebujesz łącznika świecznikowego, a do sterowania z dwóch miejsc - schodowego.
Najpierw sprawdź, jaki układ masz w domu
Ja zaczynam od sprawdzenia, czy mam do czynienia ze zwykłym obwodem jednej lampy, czy z czymś bardziej złożonym. Dla klasycznego plafonu, kinkietu albo wiszącej oprawy wystarczy zwykle łącznik jednobiegunowy. Inaczej będzie przy lampie z dwoma obwodami, oświetleniu sterowanym z dwóch miejsc albo przy łączniku podświetlanym, który często potrzebuje przewodu neutralnego w puszce.
W starych instalacjach kolor izolacji bywa mylący, więc nie opierałbym się wyłącznie na barwach. Jeśli przewody nie są opisane, trzeba je potwierdzić pomiarem. To drobiazg, ale dokładnie on decyduje o tym, czy instalacja zadziała od razu, czy zacznie wybijać zabezpieczenia.
Gdy już wiesz, z jakim układem pracujesz, można przejść do samych żył i ustalić, który przewód robi co w obwodzie.

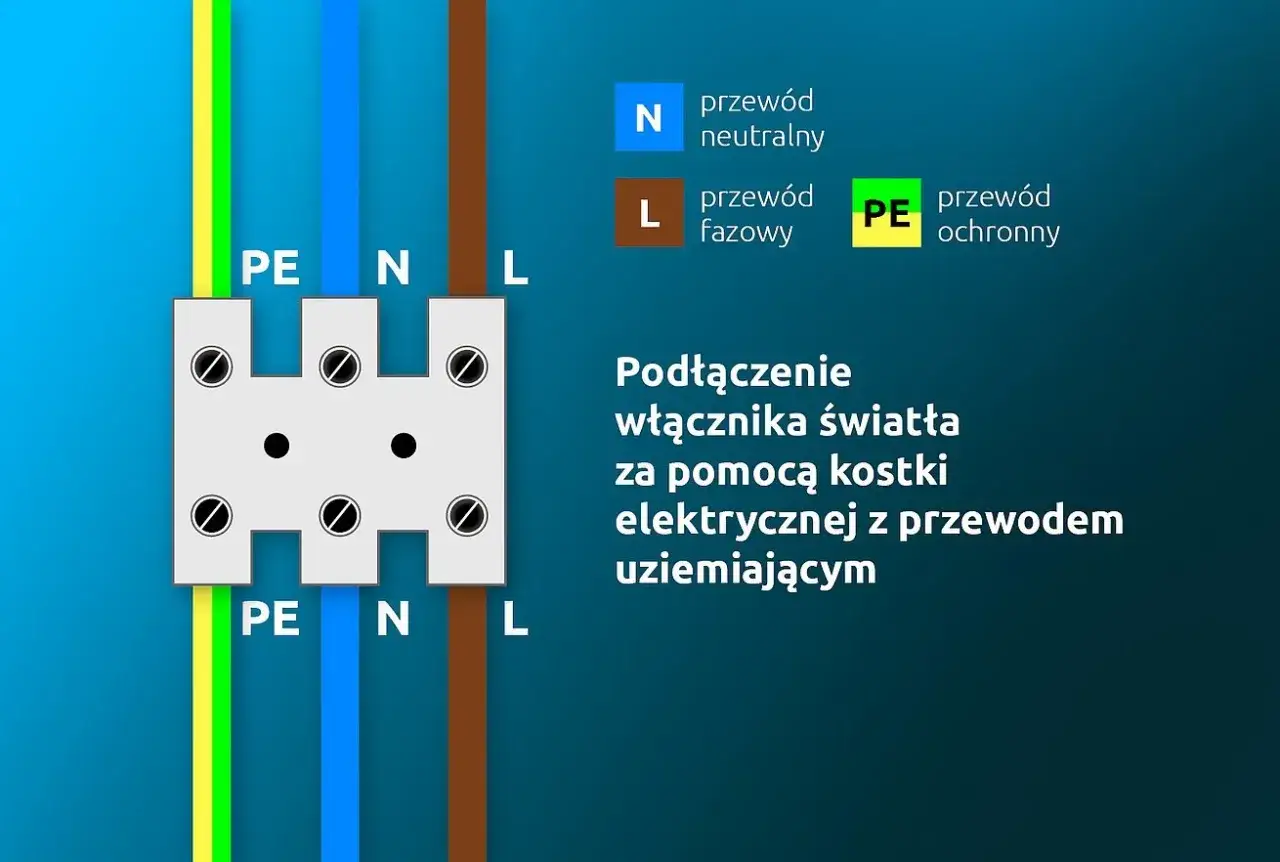

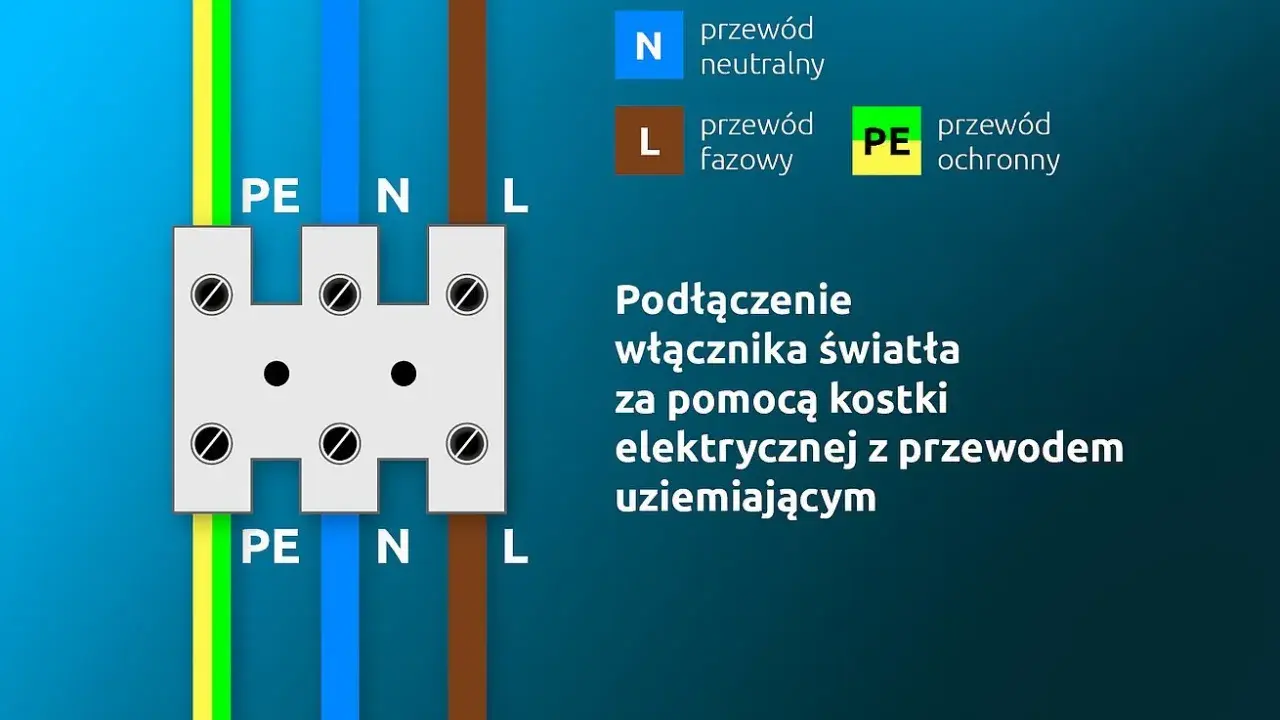

Który przewód do czego służy
W typowej instalacji domowej 230 V przewody mają stałe funkcje, ale w starym budownictwie trzeba zachować ostrożność. Najbezpieczniej myśleć nie o kolorze samym w sobie, tylko o roli żyły w obwodzie.
| Przewód | Najczęstszy kolor | Dokąd trafia | Po co |
|---|---|---|---|
| L, czyli faza zasilająca | Brązowy, czarny lub szary | Do zacisku wspólnego w łączniku | To przewód, który łącznik ma rozłączać |
| L’ lub powrót z łącznika | Często taki sam jak fazowy, ale oznaczony | Z łącznika do lampy | Po włączeniu pojawia się na nim napięcie i zasila oprawę |
| N, czyli neutralny | Niebieski | Bezpośrednio do lampy | Nie przechodzi przez łącznik |
| PE, czyli ochronny | Żółto-zielony | Do zacisku ochronnego oprawy | Wymagany przy oprawach klasy I |
Skoro żyły są już rozpoznane, czas na sam montaż. Tu liczy się porządek, cierpliwość i trzymanie się jednej logicznej kolejności.
Jak podłączyć lampę i łącznik krok po kroku
Przy prostym obwodzie robię to zawsze w tej samej kolejności. Dzięki temu łatwiej kontrolować połączenia i szybciej wyłapać pomyłkę, zanim zamknę puszkę albo przykręcę maskownicę.
- Wyłącz odpowiedni bezpiecznik w rozdzielnicy i sprawdź brak napięcia testerem dwubiegunowym.
- Otwórz puszkę, rozeta lampy albo miejsce połączenia i rozdziel przewody na fazę zasilającą, powrót z łącznika, neutralny oraz ochronny.
- Podłącz przewód neutralny do zacisku N w oprawie.
- Jeśli lampa ma zacisk ochronny, podłącz do niego przewód PE.
- Przewód fazowy zasilający doprowadź do zacisku wspólnego L w łączniku.
- Z wyjścia łącznika poprowadź przewód powrotny do zacisku fazowego lampy, zwykle oznaczonego jako L albo symbolem wejścia zasilania.
- Wszystkie połączenia wykonaj w złączkach lub zaciskach przewidzianych przez producenta i upewnij się, że żadna miedź nie wystaje poza zacisk.
- Zamknij puszkę, przykręć osprzęt i dopiero wtedy włącz zasilanie, żeby wykonać test.
Jeśli oprawa ma dwa obwody świetlne, nie traktuj jej jak zwykłej lampy jednopunktowej. Wtedy zwykle potrzebujesz łącznika świecznikowego i osobnego wyjścia dla każdej grupy źródeł światła. To ważne, bo tu najłatwiej o pomyłkę, która daje efekt „działa połowa lampy” albo „nie działa nic”.
Po takim montażu nie przechodzę od razu dalej. Najpierw sprawdzam, czy instalacja zachowuje się logicznie, a dopiero potem zamykam całość na gotowo.
Najczęstsze błędy, które widać dopiero po włączeniu
Przy oświetleniu problemy lubią ujawniać się dopiero po pierwszym teście. Właśnie wtedy wychodzi, czy połączenia są poprawne, czy tylko wyglądają dobrze na etapie montażu.
- Przerwanie neutralnego zamiast fazy - lampa może wydawać się wyłączona, ale wewnątrz oprawy nadal zostaje napięcie.
- Pominięcie przewodu ochronnego - to błąd przy oprawach klasy I, a nie „opcjonalne uproszczenie”.
- Luz na zacisku - objawia się grzaniem, trzaskami albo losowym zanikaniem światła po kilku dniach.
- Zła para żył w układzie schodowym - w takim układzie jeden źle podpięty przewód potrafi odwrócić działanie całego obwodu.
- Podświetlany łącznik bez neutralnego przy LED - lampa potrafi lekko żarzyć albo migać po wyłączeniu.
- Złe dopasowanie łącznika do lampy - zwykły łącznik nie zastąpi świecznikowego ani schodowego.
Najwięcej czasu traci się nie na sam montaż, tylko na poprawianie takich drobiazgów. Dlatego po złożeniu obwodu zawsze robię krótki test działania, zanim uznam pracę za skończoną.
Jeżeli jednak układ ma działać inaczej niż standardowo, warto zatrzymać się na chwilę i dobrać właściwy osprzęt, zamiast na siłę wciskać zwykły włącznik tam, gdzie nie pasuje.
Kiedy potrzebujesz innego łącznika niż zwykły
Nie każda lampa powinna być podłączona przez najprostszy mechanizm. W praktyce o wyborze osprzętu decyduje liczba obwodów, liczba miejsc sterowania i to, czy w puszce masz przewód neutralny.
| Rodzaj łącznika | Kiedy ma sens | Co trzeba mieć na uwadze |
|---|---|---|
| Jednobiegunowy | Jedna lampa, jedno miejsce sterowania | Najprostszy i najczytelniejszy układ |
| Świecznikowy | Jedna oprawa z dwoma niezależnymi obwodami | Potrzebny jest odpowiedni przewód i właściwie wyprowadzona lampa |
| Schodowy | Sterowanie światłem z dwóch miejsc | Działa w parze z drugim schodowym, nie z prostym łącznikiem |
| Podświetlany lub smart | Wygoda, automatyka, sterowanie z aplikacji | Często wymaga neutralnego w puszce i dokładnego sprawdzenia instrukcji |
Jeśli Twoim celem jest tylko zwykłe światło w pokoju, najprostszy układ wygrywa. Każdy dodatkowy element zwiększa liczbę połączeń i punktów, które później trzeba kontrolować. Dodatkowe funkcje mają sens dopiero wtedy, gdy naprawdę z nich korzystasz, a nie po to, żeby instalacja była „bogatsza” na papierze.
Ostatni etap to już nie samo podłączenie, tylko dopracowanie szczegółów, które decydują o tym, czy całość będzie działać stabilnie przez lata.
Kilka detali, które robią dużą różnicę po montażu
Ja po zamknięciu osprzętu zawsze sprawdzam trzy rzeczy: czy łącznik rozłącza fazę, czy lampa gaśnie całkowicie i czy po kilku minutach nic się nie grzeje. To szybki test, który od razu pokazuje, czy warto poprawiać połączenia, zanim zabudujesz całość na stałe.
- Używaj złączek i zacisków dobranych do przekroju przewodów, a nie „czegoś, co akurat pasuje”.
- Odizoluj żyłę tylko na długość zalecaną przez producenta osprzętu.
- Nie wciskaj przewodów na siłę do ciasnej puszki, bo później zaciski pracują i się luzują.
- Przy lampach LED zwróć uwagę, czy po wyłączeniu nie pojawia się delikatne żarzenie albo migotanie.
- Jeśli stara instalacja ma niejasne kolory lub uszkodzoną izolację, nie traktuj jej jak nowej - to wymaga dokładniejszej diagnostyki.
W praktyce to właśnie te drobne szczegóły odróżniają poprawnie zrobione podłączenie od instalacji, która działa tylko „na szczęście”. Przy oświetleniu nie ma sensu iść na skróty, bo później poprawki zajmują więcej czasu niż spokojne zrobienie wszystkiego od początku.
Zanim zamkniesz puszkę, sprawdź jeszcze ten prosty zestaw
Jeśli obwód działa stabilnie, nie ma migania i zabezpieczenie nie wybija, to znak, że podłączenie zostało zrobione prawidłowo. Najczęściej decydują o tym trzy rzeczy: poprawna faza, solidny zacisk i zgodność oprawy z typem łącznika.
- Faza przechodzi przez łącznik, a neutralny idzie bezpośrednio do lampy.
- Przewód ochronny jest podłączony tam, gdzie przewiduje to oprawa.
- Każdy przewód został sprawdzony, a nie tylko rozpoznany po kolorze.
Jeśli po uruchomieniu coś zachowuje się nielogicznie, nie poprawiaj instalacji metodą prób i błędów. Przy oświetleniu bezpieczniej jest wrócić do pomiaru i schematu niż liczyć na przypadek, bo to właśnie on najczęściej prowadzi do powtarzających się usterek.
