Kolano hamburskie to stalowa kształtka rurowa, która pozwala łagodnie zmienić kierunek przepływu medium bez niepotrzebnego dławienia instalacji. W praktyce ma znaczenie tam, gdzie liczą się trwałość, małe opory przepływu i pewne połączenie spawane, a nie przypadkowe „dogięcie” rurociągu na budowie. W tym artykule pokazuję, jak taki element działa, jak odczytywać oznaczenia 2D, 3D i 5D oraz na co uważać przy doborze do instalacji.
Najważniejsze rzeczy do zapamiętania
- To nie jest zwykłe kolanko z marketu - mówimy o stalowej kształtce do połączeń spawanych, zwykle stosowanej w bardziej wymagających instalacjach.
- Promień gięcia ma znaczenie - im łagodniejszy łuk, tym mniejsze straty miejscowe i spokojniejszy przepływ.
- Najczęściej spotkasz kąty 45° i 90°, a w katalogach także warianty 2D, 3D i 5D.
- Dobór nie kończy się na średnicy - trzeba sprawdzić materiał, grubość ścianki, normę i rodzaj medium.
- Największe błędy wynikają z mieszania standardów, oszczędzania na materiale i ignorowania warunków pracy instalacji.
Czym jest ten łuk i kiedy się go stosuje
W praktyce to łuk rurowy do zmiany kierunku przepływu medium, zwykle przygotowany do spawania doczołowego, czyli łączenia czoła rury z czołem kształtki. Taki sposób montażu daje bardzo solidne połączenie i dobrze sprawdza się tam, gdzie instalacja pracuje pod temperaturą, ciśnieniem albo w środowisku bardziej wymagającym niż zwykła woda w domowej łazience.
Najważniejsza zaleta jest prosta: zamiast ostrego załamania przewodu dostajesz płynny łuk, a to ogranicza turbulencje i spadki ciśnienia. Straty miejscowe - czyli dodatkowe opory powstające na kolanach, trójnikach i zwężkach - są wtedy zwykle niższe niż przy gwałtownych zmianach kierunku. Właśnie dlatego ten element tak często trafia do kotłowni, węzłów cieplnych, instalacji przemysłowych i rurociągów procesowych.
Nie traktuję go jako uniwersalnego zamiennika każdego kolanka. W prostych, rozbieralnych układach złączki gwintowane albo zaciskowe bywają szybsze i tańsze w montażu, ale tam, gdzie liczy się trwałość i stabilność pracy, stalowy łuk ma wyraźną przewagę. To prowadzi nas do tego, jak czytać jego oznaczenia, bo od nich zależy więcej, niż wielu inwestorów zakłada.
Jak czytać oznaczenia 2D, 3D i 5D

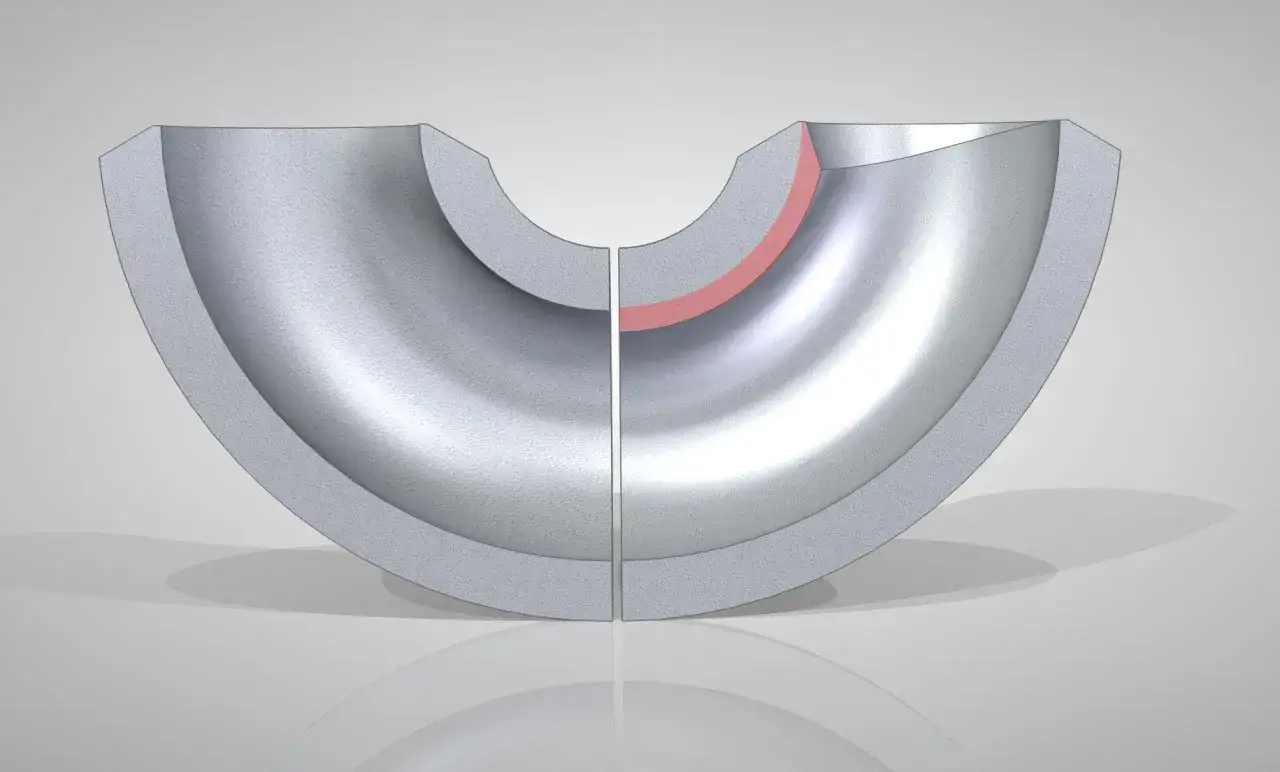

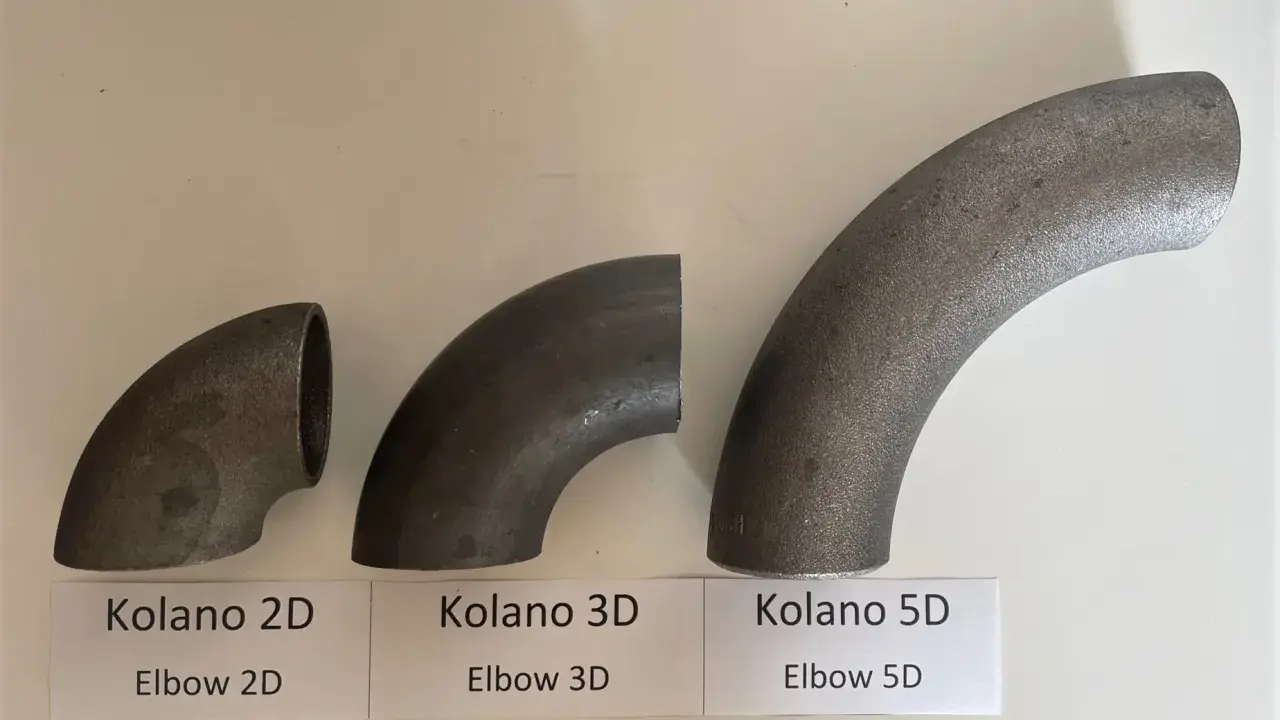

Oznaczenia typu 2D, 3D i 5D odnoszą się do promienia gięcia, czyli odległości opisującej „łagodność” łuku. Im większa wartość, tym dłuższy i spokojniejszy przebieg rurociągu. W katalogach spotkasz też podział według norm, najczęściej EN 10253-2 i DIN 2605-1, oraz wersje kątowe 45°, 90° i rzadziej 180°.
W EN 10253-2 pojawia się także podział na typ A i typ B. W uproszczeniu typ B jest przewidziany do pracy przy pełnym ciśnieniu roboczym, a typ A ma współczynnik redukcji ciśnienia, więc wymaga większej uwagi przy doborze. To jedna z tych rzeczy, które łatwo pominąć, a potem trudno poprawić na budowie.
| Oznaczenie | Co oznacza w praktyce | Kiedy ma sens |
|---|---|---|
| 2D | Krótszy, bardziej kompaktowy łuk | Gdy brakuje miejsca i trzeba szybko zmieścić trasę rurociągu |
| 3D | Najczęstszy kompromis między gabarytem a hydrauliką | W typowych instalacjach, gdzie liczy się i miejsce, i rozsądny przepływ |
| 5D | Najłagodniejszy wariant z tej grupy | Gdy priorytetem są niższe opory i spokojniejsza praca układu |
W praktyce nie przeliczam tych wartości „na oko”, bo różnią się zależnie od średnicy i konkretnej normy. Zawsze sprawdzam tabelę producenta, a przy większych projektach także dokumentację materiałową. Gdy już to jest jasne, łatwiej ocenić, gdzie taki element daje realną przewagę, a gdzie byłby tylko niepotrzebnym kosztem.
Gdzie sprawdza się najlepiej
Najczęściej widzę go w instalacjach, które muszą pracować stabilnie przez lata i nie lubią przypadkowych kompromisów. Dobrze pasuje do kotłowni, węzłów cieplnych, instalacji technologicznych, sprężonego powietrza, obiegów chłodniczych i wielu rurociągów przemysłowych. W takich miejscach ważne są nie tylko średnica i kąt, ale też powtarzalność wykonania oraz odporność na temperaturę i ciśnienie.
| Obszar zastosowania | Dlaczego to działa | Na co zwrócić uwagę |
|---|---|---|
| Kotłownie i węzły cieplne | Duże temperatury i potrzeba trwałych połączeń | Materiał, grubość ścianki i poprawna spoina |
| Instalacje przemysłowe | Stabilny przepływ i częste zmiany kierunku | Odporność na medium i zgodność z normą |
| Sprężone powietrze | Ważne ograniczenie oporów i hałasu | Promień łuku i szczelność połączeń |
| Układy chłodnicze i technologiczne | Liczy się przewidywalna hydraulika | Dokładny dobór do ciśnienia i temperatury |
Nie upieram się przy tym rozwiązaniu wszędzie. W małych, prostych instalacjach remontowych lepszy bywa element bardziej rozbieralny, bo skraca montaż i ułatwia serwis. Jeśli jednak projekt ma działać cicho, równo i bez częstych przeróbek, stalowy łuk rurowy zwykle wygrywa.
Jak dobrać element do projektu
Przy doborze patrzę najpierw na medium, potem na warunki pracy, a dopiero na końcu na cenę. Medium to po prostu to, co płynie w instalacji: woda, para, olej, sprężone powietrze albo inne czynniki procesowe. Od tego zależy materiał, odporność korozyjna i to, czy w ogóle dany wariant ma sens.
| Co sprawdzić | Dlaczego to ważne | Praktyczna wskazówka |
|---|---|---|
| Średnica DN i średnica zewnętrzna | Muszą pasować do rury i projektu | Nie opieraj się wyłącznie na nazwie handlowej |
| Kąt łuku | Decyduje o przebiegu trasy | 45° do łagodniejszych zmian, 90° do typowych załamań |
| Promień | Wpływa na opory i miejsce w szachcie lub kotłowni | 2D wybieraj do ciasnych układów, 5D tam, gdzie liczy się hydraulika |
| Materiał | Warunkuje trwałość i odporność na medium | Stal węglowa, nierdzewna albo żaroodporna zależnie od zastosowania |
| Grubość ścianki | Ma wpływ na wytrzymałość i technologię spawania | Sprawdzaj zgodność z rurą i wymaganiami projektu |
| Norma i dokumentacja | Potwierdzają parametry i powtarzalność | Szukanie samej ceny bez certyfikatu często kończy się poprawkami |
Ja w praktyce zawsze proszę o komplet danych, a nie o sam „łuk 90 stopni”. Przy zamówieniu podaję: średnicę, kąt, promień, materiał, grubość ścianki i normę. Taki zestaw informacji skraca wycenę i ogranicza ryzyko pomyłki, zwłaszcza gdy instalacja ma być prefabrykowana poza budową.
Najczęstsze błędy przy zakupie i spawaniu
Najwięcej problemów widzę wtedy, gdy ktoś kupuje element wyłącznie po kącie albo po samej średnicy. To za mało. W praktyce równie ważne są promień, materiał, grubość ścianki i to, czy cały układ rzeczywiście ma być spawany. Jeden źle dobrany detal potrafi wydłużyć montaż bardziej niż cały oszczędzony budżet na zakupie.
- Mieszanie norm - produkt z jednej normy nie zawsze jest zamiennikiem z drugiej, nawet jeśli wygląda podobnie.
- Ignorowanie promienia - ktoś zamawia „90°”, a potem okazuje się, że łuk nie mieści się w zaplanowanej przestrzeni.
- Oszczędzanie na materiale - przy agresywnym medium stal węglowa może nie wystarczyć, choć początkowo wydaje się tańsza.
- Pomijanie grubości ścianki - to szczególnie ryzykowne przy wyższej temperaturze i ciśnieniu.
- Słaba jakość spoiny - nawet dobry element nie uratuje złego spawania; tu liczy się precyzja i kontrola wykonania.
Dobrym nawykiem jest też sprawdzenie, czy instalacja po zmontowaniu da się jeszcze skontrolować i serwisować. Jeśli spawacz nie ma dostępu, a kontrola połączeń jest utrudniona, oszczędność na etapie zakupu szybko zamienia się w kłopot eksploatacyjny. To właśnie dlatego przed zamówieniem warto spojrzeć dalej niż na samą kartę katalogową.
Na budowie liczy się cały fragment rurociągu
Jeżeli miałbym zostawić jedną praktyczną zasadę, powiedziałbym tak: wybór powinien wynikać z całego układu, a nie z jednego parametru. Czasem lepszy będzie krótszy łuk, bo trzeba zmieścić trasę w ograniczonej przestrzeni. Innym razem wygrywa łagodniejszy promień, bo instalacja ma pracować stabilniej i z mniejszymi stratami.
- Sprawdź średnicę, kąt, promień i grubość ścianki razem, a nie osobno.
- Dobierz materiał do medium i warunków pracy, nie tylko do ceny.
- Wymagaj zgodności z normą i dokumentacji, zwłaszcza przy instalacjach ciśnieniowych.
- Planuj miejsce na spoinę, kontrolę i ewentualny serwis już na etapie projektu.
- Jeśli masz wątpliwości, porównaj dwa warianty: bardziej kompaktowy i bardziej łagodny hydraulicznie.
To detal, który w wycenie bywa niewielki, ale w eksploatacji ma duże znaczenie. Dobrze dobrany element zmniejsza ryzyko poprawek, poprawia kulturę pracy instalacji i oszczędza czas na montażu. Właśnie dlatego przy takich decyzjach patrzę nie tylko na sam produkt, ale na to, jak zachowa się cały rurociąg po latach.
