Dokładne obliczenia ilości żwiru to podstawa każdego projektu drenażowego, niezależnie od jego skali. Moje doświadczenie w branży budowlanej wielokrotnie pokazało, że precyzyjne planowanie pozwala uniknąć wielu problemów. Z jednej strony, zabezpiecza nas przed niedoborami materiału, które mogą wstrzymać prace i generować niepotrzebne opóźnienia. Z drugiej strony, chroni przed nadmiernymi zakupami, które nie tylko zwiększają koszty, ale także stwarzają problem z utylizacją niezużytych kruszyw.
Żwir w systemie drenażowym pełni kluczową rolę. Działa jako warstwa filtracyjna, która zapobiega przedostawaniu się drobnych cząstek gruntu do rur drenarskich, co mogłoby prowadzić do ich zamulenia i utraty funkcjonalności. Jednocześnie, dzięki swojej strukturze, żwir zapewnia swobodny przepływ wody do systemu drenarskiego, efektywnie odprowadzając ją z dala od fundamentów czy innych obszarów wymagających osuszenia.
Ile żwiru na metr drenażu? Sprawdź, jak łatwo to obliczyć!
- Ilość żwiru na metr bieżący drenażu zależy od szerokości wykopu, wysokości zasypki kruszywa oraz jego gęstości nasypowej.
- Standardowo na 1 mb drenażu opaskowego potrzeba około 0,2 m³ żwiru, co odpowiada około 320 kg materiału.
- Kluczowy wzór to: Objętość [m³] = Szerokość wykopu [m] x Wysokość zasypki żwirowej [m] x 1 [mb].
- Gęstość nasypowa żwiru (średnio 1,5-1,7 t/m³) jest niezbędna do przeliczenia objętości na wagę w tonach.
- Najczęściej rekomendowaną frakcją żwiru do drenażu jest 8-16 mm lub 16-32 mm.
- Oprócz żwiru, popularnymi alternatywami są keramzyt lub klińce, które mają inne gęstości nasypowe.
Kluczowe zmienne wpływające na zużycie kruszywa
Zanim przejdziemy do konkretnych obliczeń, musimy zrozumieć, jakie czynniki mają największy wpływ na ilość potrzebnego kruszywa. W mojej pracy zawsze podkreślam, że ignorowanie tych zmiennych to prosta droga do błędów w szacowaniu materiału. Przyjrzyjmy się im bliżej.

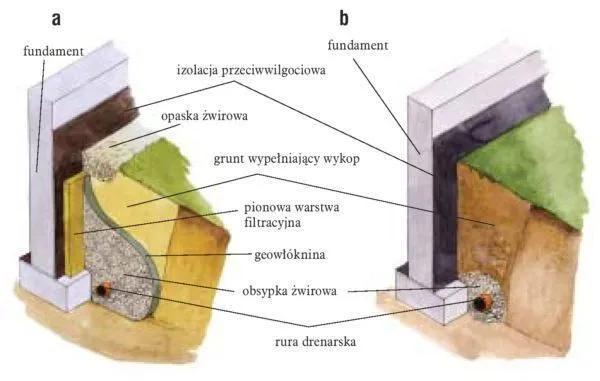

Szerokość i głębokość wykopu to absolutne podstawy. Standardowo, szerokość wykopu pod drenaż opaskowy waha się od 30 do 50 cm. Rura drenarska (zazwyczaj o średnicy 100 mm) jest układana na warstwie żwiru o grubości około 10-15 cm, a następnie w całości otulana kruszywem. Warstwa żwiru nad rurą powinna wynosić minimum 20-30 cm. Oznacza to, że całkowita wysokość obsypki żwirowej w wykopie wynosi zazwyczaj od 40 do 50 cm. Jak łatwo się domyślić, każde zwiększenie tych wymiarów, nawet o kilka centymetrów, znacząco przekłada się na objętość potrzebnego materiału.
Frakcja żwiru ma znaczenie i nie jest to kwestia estetyki, lecz funkcjonalności. Najczęściej rekomendowaną frakcją żwiru płukanego do drenażu jest 8-16 mm lub 16-32 mm. Dlaczego właśnie ta? Ponieważ taka granulacja zapewnia optymalną wodoprzepuszczalność, jednocześnie skutecznie zapobiegając zamulaniu systemu przez drobne cząstki gruntu. Zbyt drobny żwir będzie się zamulał, a zbyt gruby może nie zapewnić odpowiedniej filtracji i stabilności rury.
Gęstość nasypowa żwiru to parametr, o którym wielu zapomina, a jest on kluczowy przy zamawianiu materiału. Gęstość nasypowa, inaczej ciężar objętościowy, to masa materiału w jednostce objętości, uwzględniająca puste przestrzenie między ziarnami. Dla suchego żwiru o frakcji 8-16 mm lub 16-32 mm wynosi ona średnio 1,5-1,7 tony na metr sześcienny (t/m³). Znajomość tego wskaźnika jest absolutnie niezbędna do przeliczenia objętości (m³) na wagę (tony), ponieważ dostawcy kruszywa zazwyczaj sprzedają je na tony, a nie na metry sześcienne.
Obliczanie ilości żwiru krok po kroku
Teraz, gdy znamy już kluczowe zmienne, możemy przejść do konkretów. Przedstawię Ci prosty, trzystopniowy proces, który pozwoli precyzyjnie obliczyć ilość żwiru potrzebnego na 1 metr bieżący drenażu. To uniwersalna metoda, którą zawsze stosuję w moich projektach.
-
Krok 1: Ustalenie wymiarów wykopu pod drenaż
Pierwszym krokiem jest dokładne zmierzenie lub zaplanowanie wymiarów wykopu. Musisz precyzyjnie określić szerokość wykopu oraz całkowitą wysokość warstwy żwiru. Pamiętaj, aby uwzględnić warstwę pod rurą drenarską (ok. 10-15 cm), samą rurę (zwykle 100 mm średnicy) i warstwę nad nią (ok. 20-30 cm). Bazując na standardowych wartościach, całkowita wysokość obsypki żwirowej w wykopie wynosi zazwyczaj od 40 do 50 cm. Zapisz te wartości w metrach, np. 40 cm = 0,4 m, 50 cm = 0,5 m.
-
Krok 2: Obliczanie objętości żwiru w metrach sześciennych (m³)
Kiedy masz już ustalone wymiary, możesz obliczyć objętość żwiru potrzebną na jeden metr bieżący drenażu. Użyj do tego prostego wzoru na objętość prostopadłościanu:
Objętość [m³] = Szerokość wykopu [m] x Wysokość zasypki żwirowej [m] x 1 [mb]Gdzie:
- Szerokość wykopu [m] to zmierzona lub zaplanowana szerokość wykopu.
- Wysokość zasypki żwirowej [m] to całkowita wysokość warstwy żwiru w wykopie.
- 1 [mb] oznacza jeden metr bieżący drenażu, dla którego wykonujemy obliczenia.
Przykład obliczeń: Jeśli szerokość wykopu wynosi 0,4 m, a wysokość zasypki żwirowej 0,5 m, to objętość żwiru na 1 metr bieżący wyniesie: 0,4 m x 0,5 m x 1 m = 0,2 m³.
-
Krok 3: Przeliczanie metrów sześciennych na tony ile zamówić?
To jest kluczowy krok, aby zamówić odpowiednią ilość materiału u dostawcy, który zazwyczaj sprzedaje kruszywo na tony. Musisz przeliczyć obliczoną objętość na wagę, wykorzystując gęstość nasypową żwiru. Pamiętaj, że dla suchego żwiru o frakcji 8-16 mm lub 16-32 mm średnia gęstość nasypowa to 1,5-1,7 t/m³. Dla bezpieczeństwa i łatwości obliczeń, często przyjmuję wartość 1,6 t/m³.
Waga [t] = Objętość [m³] x Gęstość nasypowa [t/m³]Przykład przeliczenia: Jeśli objętość żwiru na 1 mb wynosi 0,2 m³, a przyjmiemy gęstość nasypową 1,6 t/m³, to waga żwiru wyniesie: 0,2 m³ x 1,6 t/m³ = 0,32 tony. Oznacza to, że na każdy metr bieżący drenażu potrzebujesz około 320 kg żwiru.
Praktyczne przykłady: Ile żwiru potrzebujesz?
Teoria jest ważna, ale nic nie uczy lepiej niż praktyczne przykłady. Zastosujmy przedstawione wzory do typowych scenariuszy, abyś mógł łatwo zrozumieć proces obliczeń i odnieść go do swojego projektu.
-
Przykład 1: Standardowy drenaż opaskowy wokół domu (wykop 40 cm)
Załóżmy, że planujesz standardowy drenaż opaskowy wokół domu, gdzie szerokość wykopu wynosi 0,4 metra. Całkowita wysokość zasypki żwirowej (warstwa pod rurą, rura i warstwa nad rurą) to 0,5 metra. Przyjmujemy średnią gęstość nasypową żwiru na poziomie 1,6 t/m³.
Obliczenia na 1 metr bieżący:
- Objętość: 0,4 m (szerokość) x 0,5 m (wysokość) x 1 m (długość) = 0,2 m³
- Waga: 0,2 m³ x 1,6 t/m³ (gęstość nasypowa) = 0,32 tony
W tym przypadku, na każdy metr bieżący drenażu opaskowego potrzebujesz 0,2 m³ żwiru, co odpowiada 320 kg materiału.
-
Przykład 2: Wąski wykop pod drenaż liniowy (wykop 30 cm)
Drenaż liniowy, często stosowany do odwodnienia powierzchniowego, nierzadko wymaga węższych i płytszych wykopów. Przyjmijmy, że szerokość wykopu wynosi 0,3 metra, a wysokość zasypki żwirowej to 0,4 metra. Gęstość nasypową żwiru pozostawiamy na poziomie 1,6 t/m³.
Obliczenia na 1 metr bieżący:
- Objętość: 0,3 m (szerokość) x 0,4 m (wysokość) x 1 m (długość) = 0,12 m³
- Waga: 0,12 m³ x 1,6 t/m³ (gęstość nasypowa) = 0,192 tony
Jak widać, w przypadku węższego drenażu liniowego, na każdy metr bieżący potrzebujesz 0,12 m³ żwiru, czyli około 192 kg. Porównując to z drenażem opaskowym, zmiana wymiarów wykopu znacząco wpływa na zużycie materiału, co przekłada się na mniejsze koszty zakupu i transportu.

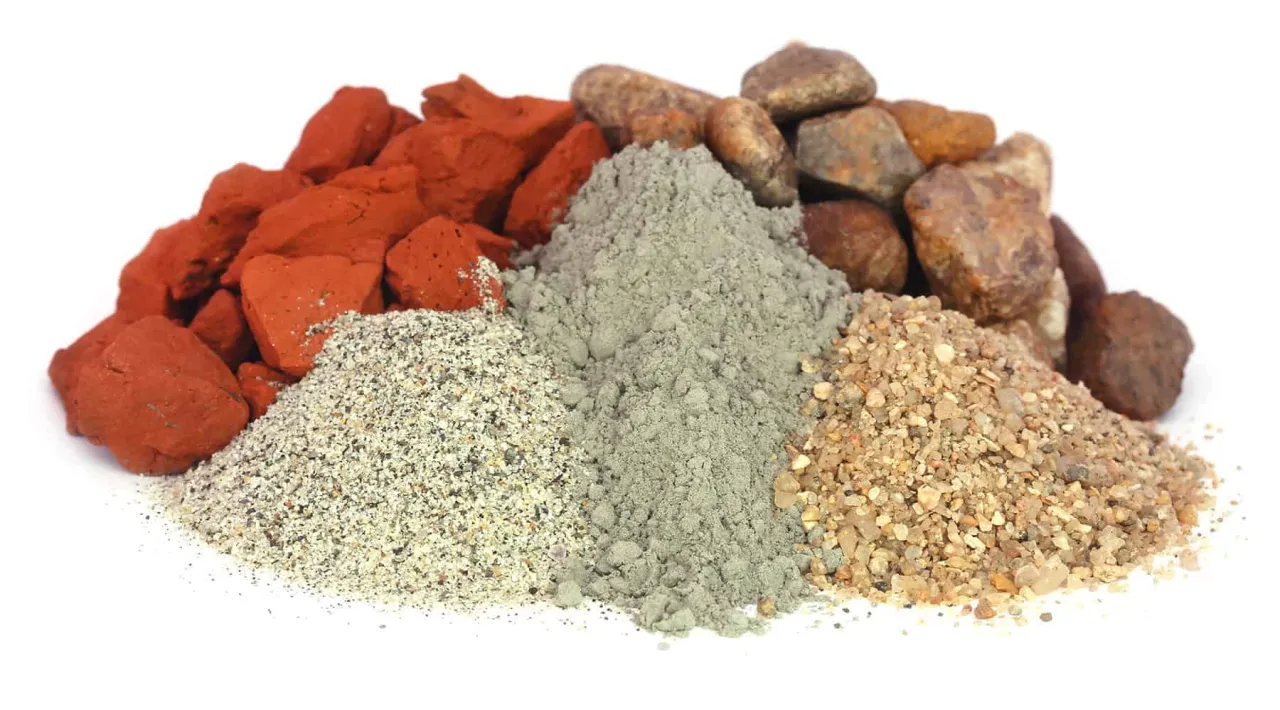

Alternatywne kruszywa do drenażu i ich specyfika
Chociaż żwir jest najpopularniejszym wyborem do drenażu, istnieją również inne kruszywa, które mogą być stosowane w zależności od specyfiki projektu i dostępności. Warto znać ich właściwości, ponieważ wpływają one na obliczenia wagowe i ogólny koszt inwestycji.
-
Keramzyt drenażowy kiedy warto go zastosować?
Keramzyt drenażowy (zazwyczaj frakcja 10-20 mm) to coraz popularniejsza alternatywa dla żwiru, szczególnie ceniona za swoją lekkość. Jest to kruszywo ceramiczne, powstające w wyniku wypalania gliny. Jego główną zaletą jest znacznie niższa gęstość nasypowa w porównaniu do żwiru. Oznacza to, że choć objętość w metrach sześciennych (m³) potrzebna do wypełnienia wykopu może być taka sama jak w przypadku żwiru, to waga w tonach będzie dużo niższa. To z kolei może znacząco wpłynąć na koszty transportu i logistykę, zwłaszcza przy dużych projektach lub w trudno dostępnych miejscach. Keramzyt doskonale sprawdza się również w drenażach zielonych dachów czy ogrodów, gdzie obciążenie konstrukcji ma kluczowe znaczenie.
-
Klińce i inne kruszywa łamane czy to dobry wybór?
Klińce to kruszywo łamane, charakteryzujące się ostrymi krawędziami i nieregularnym kształtem. Dzięki temu dobrze klinują się ze sobą, tworząc stabilną warstwę. Mogą być stosowane w drenażu, jednak należy pamiętać o kilku kwestiach. Ich gęstość nasypowa również może się różnić od żwiru, co wymaga ponownego przeliczenia wagi. Ponadto, ostre krawędzie klinców mogą potencjalnie uszkodzić geowłókninę, jeśli nie zostanie ona odpowiednio zabezpieczona lub jeśli kruszywo będzie niewłaściwie układane. Zawsze rekomenduję żwir płukany ze względu na jego zaokrąglone ziarna, które są bezpieczniejsze dla geowłókniny i zapewniają optymalny przepływ wody.
Unikaj błędów: Najczęstsze pomyłki przy zamawianiu kruszywa
Nawet najlepsze obliczenia mogą pójść na marne, jeśli popełnimy typowe błędy podczas planowania i zamawiania kruszywa. Jako Adam Mazurek, chcę Cię przestrzec przed najczęstszymi pułapkami, które widziałem na wielu budowach.
-
Problem z niewłaściwą frakcją dlaczego żwir 8-16 mm jest najlepszy?
Wybór odpowiedniej frakcji żwiru to podstawa. Zawsze powtarzam, że żwir płukany o frakcji 8-16 mm lub 16-32 mm to optymalny wybór do drenażu. Dlaczego? Zbyt drobny żwir, np. piasek, bardzo szybko się zamuli, blokując przepływ wody i czyniąc drenaż bezużytecznym. Z kolei zbyt gruby materiał, choć zapewni dobry przepływ, może nie zapewnić optymalnej filtracji i stabilności rury, a także będzie trudniejszy do zagęszczenia. Inwestycja w odpowiednią frakcję to inwestycja w długowieczność i efektywność systemu drenażowego.
-
Nieuwzględnienie gęstości nasypowej materiału
To jeden z najczęstszych i najbardziej kosztownych błędów. Wielu inwestorów zamawia kruszywo, bazując jedynie na objętości w metrach sześciennych, zapominając o przeliczeniu tego na tony. Dostawcy sprzedają materiał na wagę, a różnice w gęstości nasypowej między różnymi rodzajami kruszyw (np. żwirem a keramzytem) są ogromne. Zawsze przeliczaj objętość na wagę, używając odpowiedniej gęstości nasypowej dla wybranego materiału. W przeciwnym razie możesz zamówić za mało materiału i musieć dopłacać za kolejny transport, lub zamówić za dużo i mieć problem z nadwyżką, co generuje niepotrzebne koszty.
-
Przeczytaj również: Ile kruszywa pod kostkę na m²? Oblicz i nie przepłacaj!
Jak geowłóknina wpływa na ilość potrzebnej obsypki?
Choć geowłóknina (zalecana gramatura 150-200 g/m²) nie wpływa bezpośrednio na obliczaną ilość żwiru, jest absolutnie kluczowa dla długotrwałej efektywności systemu drenażowego. Jej zadaniem jest oddzielenie kruszywa drenażowego od gruntu rodzimego, chroniąc je przed zamuleniem przez drobne cząstki ziemi. Jej brak to poważny błąd, który może skrócić żywotność drenażu nawet o kilkadziesiąt lat. Zawsze rekomenduję stosowanie geowłókniny, owijając nią cały system drenarski wraz z obsypką żwirową. To niewielki koszt w porównaniu do korzyści i potencjalnych problemów, jakie może spowodować jej brak.
