Kolory kabli w instalacji elektrycznej nie są ozdobą, tylko prostym kodem bezpieczeństwa. W praktyce, gdy mówię o kablach, mam zwykle na myśli barwy izolowanych żył przewodów, które pozwalają od razu rozpoznać PE, N i L. W tym tekście wyjaśniam, jak je czytać, co oznaczają w instalacji jednofazowej i trójfazowej oraz kiedy kolor przestaje być wiarygodną wskazówką.
Najważniejsze zasady czytania barw przewodów
- Żółto-zielony oznacza przewód ochronny PE i nie powinien pełnić innej funkcji.
- Niebieski jest zarezerwowany dla przewodu neutralnego N.
- Brązowy, czarny i szary to najczęściej żyły fazowe w nowoczesnych instalacjach.
- W starszym budownictwie sama barwa nie wystarcza do identyfikacji przewodu.
- Przed podłączeniem osprzętu warto sprawdzić żyły pomiarem, nie tylko wzrokiem.
Jak czytać barwy żył bez zgadywania
Najważniejsza zasada brzmi: kolor pomaga, ale nie zastępuje sprawdzenia. W instalacjach zgodnych z normą pewne barwy są zarezerwowane dla konkretnych funkcji, co ogranicza ryzyko pomyłki przy łączeniu gniazd, opraw i rozdzielnic. Ja traktuję barwę jako pierwszy filtr, a dopiero potem patrzę na oznaczenie zacisku, schemat i pomiar napięcia. To szczególnie ważne w mieszkaniach po modernizacjach, gdzie jeden fragment mógł zostać przerobiony poprawnie, ale reszta nadal działa w starym układzie.
W praktyce standard opiera się na prostym porządku: przewód ochronny ma własną, zarezerwowaną barwę, neutralny ma inną, a żyły fazowe korzystają z zestawu barw roboczych. PN-EN IEC 60445 porządkuje identyfikację przewodów właśnie po to, by zmniejszyć niejednoznaczność, ale sama norma nie naprawi instalacji, która była już wielokrotnie przerabiana. Dlatego przy pracy w puszce nie zakładam niczego z rozpędu.
Żeby nie rozpisywać się abstrakcyjnie, poniżej zestawiam najważniejsze barwy z ich funkcją. Następny krok to zobaczyć, jak wygląda to w praktyce na konkretnych żyłach.

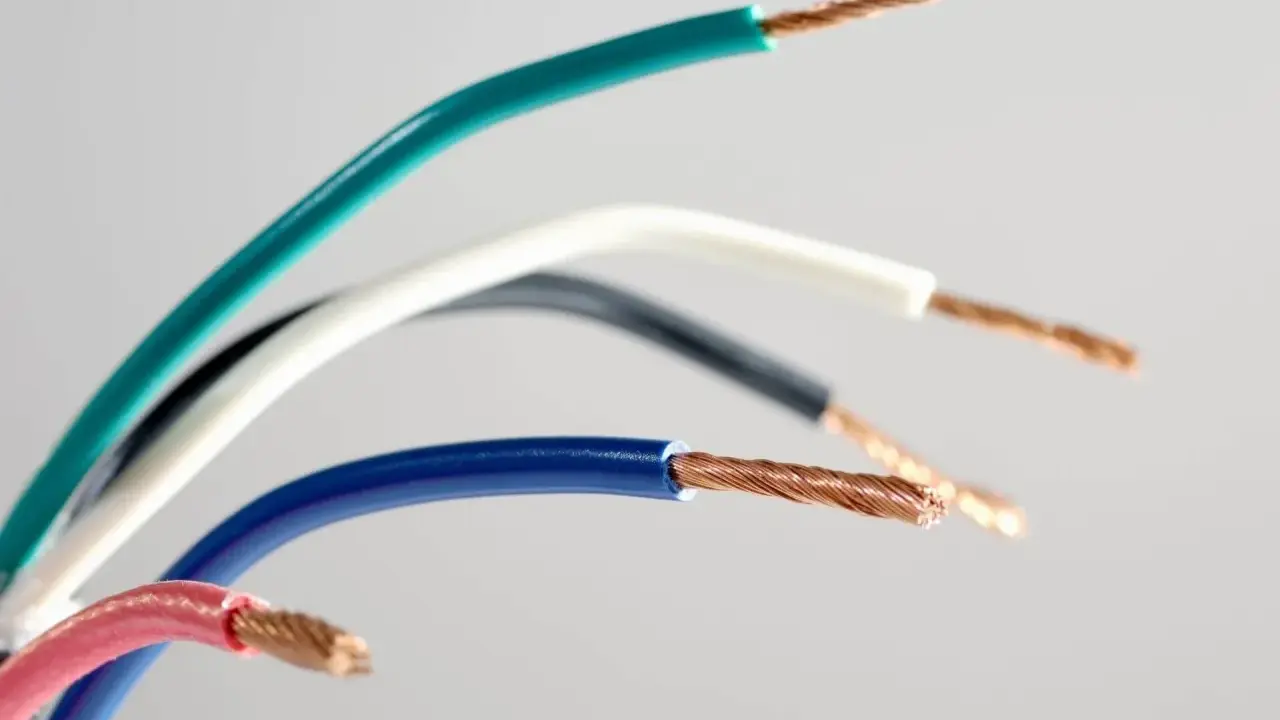

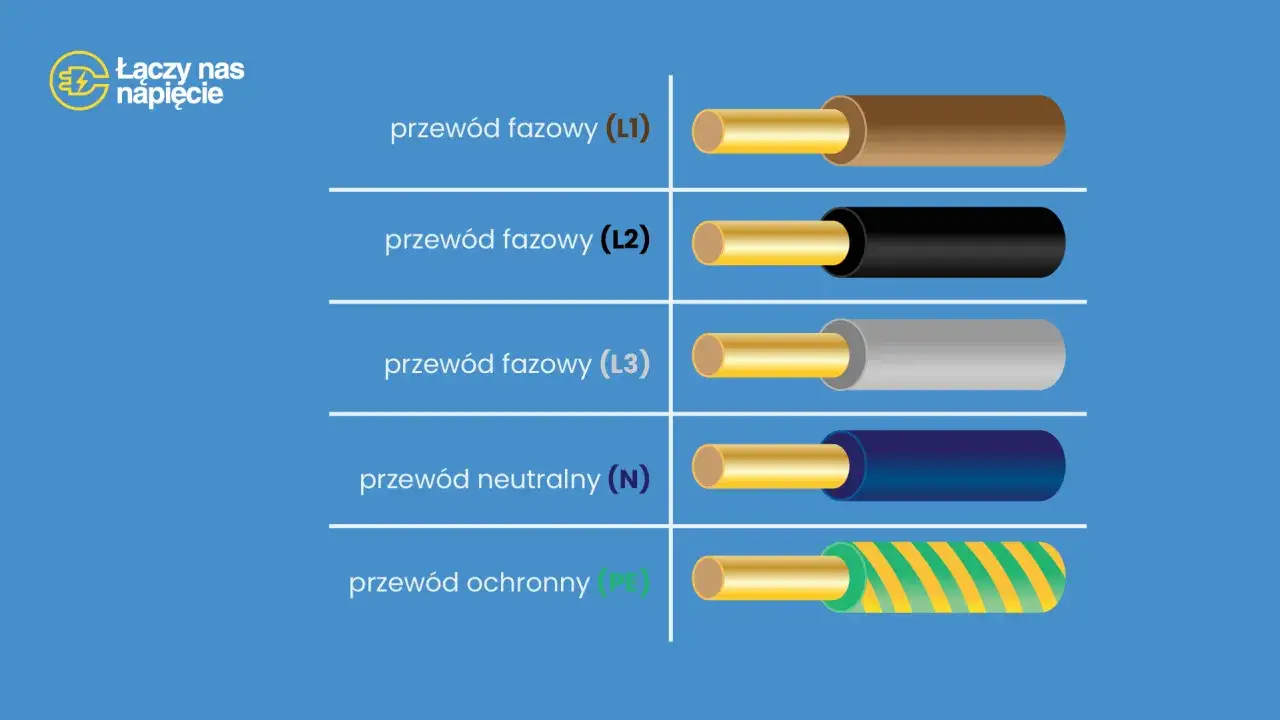

Najczęściej spotykane kolory i ich funkcje
| Barwa | Rola | Co to oznacza w praktyce |
|---|---|---|
| Żółto-zielony | PE | Przewód ochronny; łączy obudowy, bolce i szynę ochronną. Nie używa się go jako żyły roboczej. |
| Niebieski | N | Przewód neutralny; wraca nim prąd roboczy. Nie należy go zamieniać z ochronnym. |
| Brązowy | L | Najczęściej pierwsza faza lub przewód roboczy w obwodzie jednofazowym. |
| Czarny | L | Druga faza albo przewód roboczy, szczególnie w obwodach łącznikowych i trójfazowych. |
| Szary | L | Trzecia faza w układzie 3-fazowym, czasem przewód roboczy w innych połączeniach. |
| Inne barwy w starszych instalacjach | Do weryfikacji | Nie opieraj się wyłącznie na kolorze; wcześniejsze przeróbki mogły zmienić układ żył. |
W materiałach ZPE tę podstawę widać bardzo wyraźnie: zielono-żółty odpowiada za ochronę, niebieski za neutralny, a brązowy, czarny i szary za żyły fazowe. To dobry punkt odniesienia, ale nie wymówka, żeby w starej puszce przestać sprawdzać cokolwiek dalej.
Teraz warto przejść z tabeli do realnych układów, bo w jednofazowej i trójfazowej instalacji ta sama barwa bywa odczytywana w trochę innym kontekście.
Jak wygląda układ w instalacji jednofazowej i trójfazowej
Instalacja jednofazowa
W typowym obwodzie 230 V spotkasz jedną fazę L, neutralny N i ochronny PE. Najczęściej L ma barwę brązową, a w starszych przewodach bywa czarny lub szary; N jest niebieski, a PE zielono-żółty. Przy gniazdach to zwykle prosty układ, ale przy lampach pojawia się dodatkowa rzecz: przewód „powrotu” ze łącznika do oprawy może mieć kolor, który nie wygląda jak klasyczna faza, dlatego nie rozpoznaję go wyłącznie po odcieniu.
Przeczytaj również: Podłączenie lampy do łącznika - Poznaj schemat i uniknij błędów
Instalacja trójfazowa
W układzie 400/230 V fazy rozróżnia się kolorami: L1 brązowy, L2 czarny, L3 szary. Neutralny nadal jest niebieski, a ochronny zielono-żółty. To właśnie taki układ najczęściej widzę w rozdzielnicach, zasilaniu płyt grzewczych, większych urządzeń i obwodów warsztatowych. Gdy ktoś nie zna kolejności faz, łatwo pomylić przewód roboczy z ochronnym, ale kolor i oznaczenie zacisku zwykle szybko porządkują sytuację.
Wniosek jest prosty: im bardziej standardowa instalacja, tym większą wartość ma poprawne oznaczenie żył, ale im starszy obiekt, tym bardziej trzeba uważać na wyjątki. I właśnie te wyjątki potrafią namieszać najbardziej.
Przewód PEN i inne wyjątki, które mylą najbardziej
Przewód PEN łączy funkcję ochronną i neutralną, więc bywa najbardziej kłopotliwy z całej grupy. W starszych układach TN-C spotyka się go tam, gdzie dziś prowadziłbym już osobno PE i N. Jego oznaczenie nie jest przypadkowe: chodzi o barwę zielono-żółtą z dodatkowym niebieskim oznaczeniem końców, co ma przypominać, że nie jest to zwykła żyła robocza. Jeżeli instalacja jest modernizowana, rozdzielenie PEN robi się w miejscu przewidzianym w projekcie, a dalej prowadzi już osobne PE i N.
Najwięcej błędów widzę w starych puszkach, gdzie ktoś zamienił żyły miejscami albo dołożył fragment nowego przewodu do starego obwodu. Niebieski w takim miejscu nie musi już być neutralny, a brązowy nie zawsze jest jedyną fazą w obwodzie. Dlatego przy remoncie barwa bez kontekstu mówi tylko część prawdy.
To właśnie tutaj najłatwiej o rutynowe błędy, więc warto je nazwać wprost, zanim ktoś zacznie podłączać osprzęt „na pamięć”.
Najczęstsze błędy przy wymianie gniazd i lamp
- Zakładanie, że niebieski zawsze oznacza N - w starych obwodach bywa inaczej, a pomyłka kończy się źle podłączonym osprzętem.
- Używanie żółto-zielonego jako przewodu roboczego - to zły nawyk i realne zagrożenie przy późniejszym serwisie.
- Brak oznaczeń po skróceniu lub przedłużeniu żył - po kilku miesiącach nikt nie pamięta, co było czym.
- Wymiana osprzętu bez zdjęcia układu przed rozłączeniem - najprostszy sposób na pomyłkę przy ponownym montażu.
- Oparcie się wyłącznie na próbniku neonowym - daje sygnał, ale nie daje pełnej pewności, zwłaszcza przy nietypowych połączeniach.
Jeśli mam wskazać jeden błąd, który kosztuje najwięcej czasu, to jest nim właśnie zgadywanie zamiast oznaczenia żył po rozłączeniu. Bezpieczniej działa się wtedy, gdy sprawdzenie ma prosty, powtarzalny schemat.
Jak bezpiecznie sprawdzić przewody przed podłączeniem
- Wyłącz odpowiedni obwód w rozdzielnicy i upewnij się, że zasilanie faktycznie zniknęło.
- Sprawdź brak napięcia miernikiem dwubiegunowym, a nie samym śrubokrętem z neonówką.
- Zrób zdjęcie przed rozłączeniem przewodów i opisz żyły taśmą lub koszulką, jeśli układ jest nietypowy.
- Porównaj kolory z oznaczeniami na zaciskach L, N i PE oraz ze schematem urządzenia.
- Gdy barwy nie zgadzają się z opisem albo instalacja wygląda na wielokrotnie przerabianą, wezwij elektryka.
To podejście jest nudne, ale skuteczne. W elektryce właśnie taka „nudna” procedura najczęściej chroni przed błędem, którego nie widać od razu.
Na końcu zostaje już tylko dobra praktyka, którą warto powtarzać przy każdym drobnym remoncie. To ona decyduje, czy po zamknięciu puszki wszystko działa od razu, czy wracasz do tego samego miejsca po raz drugi.
Co zrobić, żeby przy następnej naprawie nie zgadywać
Przy kolejnej wymianie gniazda, lampy albo łącznika trzymaj się prostej hierarchii: najpierw bezpieczeństwo, potem identyfikacja, dopiero na końcu podłączenie. Jeśli barwy są zgodne ze standardem, sprawa jest prosta: żółto-zielony to PE, niebieski to N, a brązowy, czarny i szary najczęściej prowadzą fazę. Jeśli coś się nie zgadza, nie traktuję tego jak zagadki do rozwiązania „na oko”, tylko jak sygnał do sprawdzenia dokumentacji albo pomiaru.
- Po każdej przeróbce oznacz żyły, zanim schowasz je w puszce.
- W starym budownictwie zakładaj możliwe odstępstwa od standardu.
- Przy większej modernizacji odtwórz opis obwodów w rozdzielnicy.
Tak właśnie oszczędza się sobie drugiej wizyty w tej samej puszce i niepotrzebnego ryzyka. Dobre oznaczenie przewodów jest drobne, ale przy kolejnych naprawach robi ogromną różnicę.
