W instalacjach elektrycznych najwięcej problemów często nie robi sam przewód, tylko jego zakończenie. W praktyce klema odpowiada za pewny styk, przenoszenie dużego prądu i ochronę połączenia przed luzem, korozją oraz grzaniem. To szczególnie ważne przy akumulatorach, rozrusznikach i w instalacjach pracujących w wilgoci, wibracjach lub przy dużym obciążeniu.
Najważniejsze rzeczy, które warto sprawdzić przed montażem
- Dobór musi pasować do biegunowości i średnicy bieguna, inaczej połączenie będzie nietrwałe albo w ogóle nie wejdzie na miejsce.
- Przekrój przewodu powinien odpowiadać zakresowi zacisku, bo zbyt mały element szybko się grzeje i luzuje.
- Korozja i wilgoć to najczęstsze powody spadków napięcia, słabszego rozruchu i uszkodzeń styków.
- Poprawny montaż jest ważniejszy niż sam wygląd elementu. Dobre połączenie ma być pewne mechanicznie i elektrycznie.
- Regularna kontrola w praktyce oszczędza najwięcej czasu, bo pozwala wyłapać nalot, luz i przegrzanie, zanim uszkodzą instalację.
Czym jest ten zacisk i dlaczego ma większe znaczenie, niż wygląda
Najprościej mówiąc, to element, który łączy przewód z biegunem akumulatora albo z innym punktem zasilania w instalacji. Nie chodzi tu wyłącznie o „przytrzymanie kabla”. Dobrze wykonany styk ma przenosić prąd bez strat, wytrzymywać drgania i nie zmieniać parametrów po kilku miesiącach pracy.
Ja patrzę na niego jak na mały, ale krytyczny fragment całego układu. Jeśli połączenie jest luźne, zabrudzone albo źle dobrane, instalacja zaczyna zachowywać się niestabilnie: pojawiają się spadki napięcia, trudniejszy rozruch, przygasanie odbiorników i lokalne grzanie się metalu. W maszynach budowlanych, samochodach i agregatach to szczególnie ważne, bo warunki pracy rzadko są idealne.
W praktyce ten sam problem pojawia się zarówno przy klasycznym akumulatorze rozruchowym, jak i w pomocniczych układach 12/24 V. Z tego powodu warto od początku rozróżnić zwykły przewód z końcówką od elementu zaprojektowanego do pewnego, mechaniczno-elektrycznego połączenia. To prowadzi mnie do kwestii typów i oznaczeń, bo tutaj łatwo o pomyłkę.
Rodzaje i oznaczenia spotykane w praktyce
W tej grupie osprzętu najważniejsze jest dopasowanie do konkretnego bieguna i zastosowania. W materiałach katalogowych można spotkać oznaczenia zgodne z DIN 72331, a w praktyce różnią się one średnicą styku, stroną biegunowości oraz dopuszczalnym przekrojem przewodu. Jak pokazują katalogi HELLA, w tej klasie osprzętu spotyka się też rozwiązania do przewodów o przekroju nawet do 70 mm².
| Oznaczenie | Typowe zastosowanie | Na co zwrócić uwagę |
|---|---|---|
| Forma A | Połączenia po stronie dodatniej, wariant lewy | Średnica styku 17,5 mm i zgodność z przekrojem przewodu |
| Forma B | Połączenia po stronie ujemnej, wariant prawy | Średnica styku 15,9 mm i właściwa biegunowość |
| Forma C | Połączenia po stronie dodatniej, wariant prawy | Sprawdzenie strony montażu i dostępnej przestrzeni |
| Forma D | Połączenia po stronie ujemnej, wariant lewy | Dopasowanie do układu przewodów i osłon |
Nie traktowałbym jednak tych oznaczeń jak uniwersalnej recepty na każdy przypadek. W starszej instalacji może się liczyć również kształt obudowy, długość końcówki, miejsce na osłonę i to, czy przewód ma iść prosto, czy pod kątem. Dlatego przed zakupem zawsze porównuję stary element z nowym, a nie opieram się wyłącznie na opisie handlowym. Po takim porównaniu łatwiej przejść do doboru, który faktycznie działa w konkretnej instalacji.
Jak dobrać właściwy element do przewodu, bieguna i warunków pracy
Tu najbardziej liczy się kilka prostych kryteriów. Ja zaczynam od przekroju przewodu, bo zbyt mały zacisk przy grubym kablu to proszenie się o grzanie i luzy, a zbyt duży będzie trzymał przewód niepewnie. W praktyce warto szukać elementu, którego zakres obejmuje realny przekrój żyły, a nie tylko „mniej więcej pasuje”.
Kolejny punkt to średnica bieguna. W rozwiązaniach motoryzacyjnych i maszynowych często spotyka się dwa typowe wymiary styku: 15,9 mm oraz 17,5 mm. Jeśli pomylisz ten parametr, połączenie może wejść tylko częściowo, a taki montaż jest gorszy niż brak montażu, bo daje fałszywe poczucie pewności.
Warto też spojrzeć na warunki otoczenia. W suchym, zamkniętym miejscu połączenie zwykle żyje dłużej niż w instalacji narażonej na wilgoć, sól, kurz i drgania. Właśnie dlatego w sprzęcie pracującym na zewnątrz wybieram osprzęt o wyższej odporności na korozję i z sensowną osłoną styku, bo to realnie wydłuża żywotność połączenia.
| Kryterium | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Przekrój przewodu | Zgodność z zakresem elementu | Zapobiega przegrzewaniu i luzowaniu styków |
| Średnica bieguna | 15,9 mm albo 17,5 mm, zależnie od rozwiązania | Decyduje o pewnym osadzeniu połączenia |
| Biegunowość | Plus, minus, strona montażu | Eliminuje ryzyko błędnego doboru |
| Środowisko pracy | Wilgoć, sól, drgania, kurz | Pomaga wybrać lepszy materiał i osłonę |
Jeżeli po tym etapie nadal mam wątpliwość, wybieram rozwiązanie prostsze w serwisie, ale wykonane z lepszego materiału. Oszczędność kilku złotych na starcie bywa pozorna, bo później wraca w postaci korozji, słabego styku i szukania usterki w całej instalacji. Następny krok to montaż, bo nawet dobry element można zepsuć jednym ruchem.

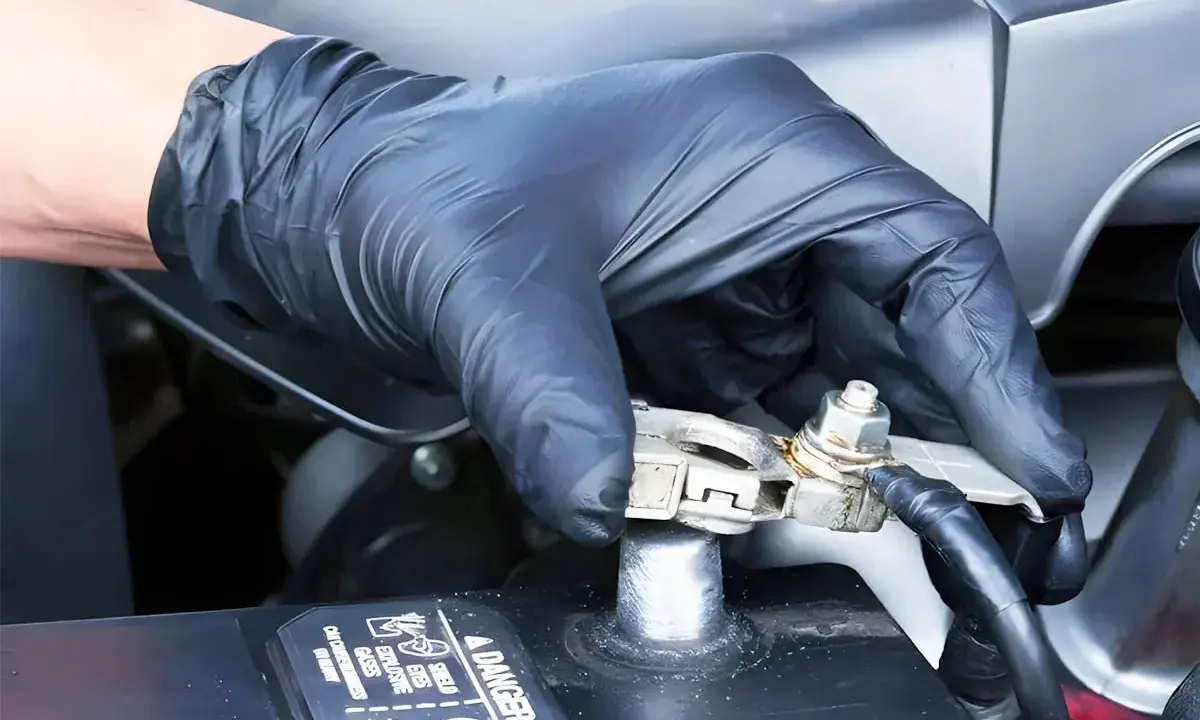

Jak zamontować połączenie, żeby nie wracać do poprawki
Przy montażu trzymam się jednej zasady: najpierw porządek, potem siła. Najpierw odłączam zasilanie, zabezpieczam miejsce pracy i sprawdzam, czy przewód oraz biegun są czyste. Dopiero później wykonuję właściwy montaż. To brzmi banalnie, ale właśnie tutaj powstaje większość późniejszych problemów.
- Odłącz zasilanie i upewnij się, że instalacja jest bezpieczna do pracy.
- Usuń nalot, zabrudzenia i ślady utlenienia z powierzchni styku.
- Dobierz element do przekroju przewodu oraz biegunowości.
- Osadź przewód tak, aby kontakt był pełny, a nie tylko częściowy.
- Dokręć lub zaciśnij połączenie zgodnie z zaleceniem producenta.
- Sprawdź, czy przewód nie pracuje w gnieździe i czy połączenie nie grzeje się po uruchomieniu instalacji.
Jeżeli producent podaje moment dokręcania, trzymam się go bez dyskusji. Zbyt słabe połączenie będzie się luzować, a zbyt mocne potrafi uszkodzić element albo przewód. Dobrą praktyką jest też krótka kontrola po pierwszym uruchomieniu: jeśli po kilku minutach pracy styk wyraźnie się nagrzewa, coś jest nie tak. To prowadzi prosto do objawów zużycia i błędów, które najczęściej widzę w serwisie.
Po czym poznać zużycie i najczęstsze błędy
Objawy, które widać od razu
- utrudniony rozruch albo wyraźnie wolniejsza praca rozrusznika,
- przygasanie świateł i wahania napięcia pod obciążeniem,
- biały, zielonkawy lub ciemny nalot na styku,
- poluzowanie przewodu przy lekkim poruszeniu ręką,
- przebarwienia, stopienie izolacji albo wyraźne nagrzewanie się połączenia.
Przeczytaj również: Instalacja do zbierania deszczówki - Jak uniknąć typowych błędów?
Błędy, które wyglądają niewinnie
- dobór zacisku „na oko”, bez sprawdzenia średnicy i przekroju,
- montaż w złej biegunowości,
- skręcanie przewodu bez pewnego połączenia mechanicznego,
- zostawienie korozji pod osłoną zamiast jej usunięcia,
- próba uratowania zużytego elementu prowizorką zamiast wymiany.

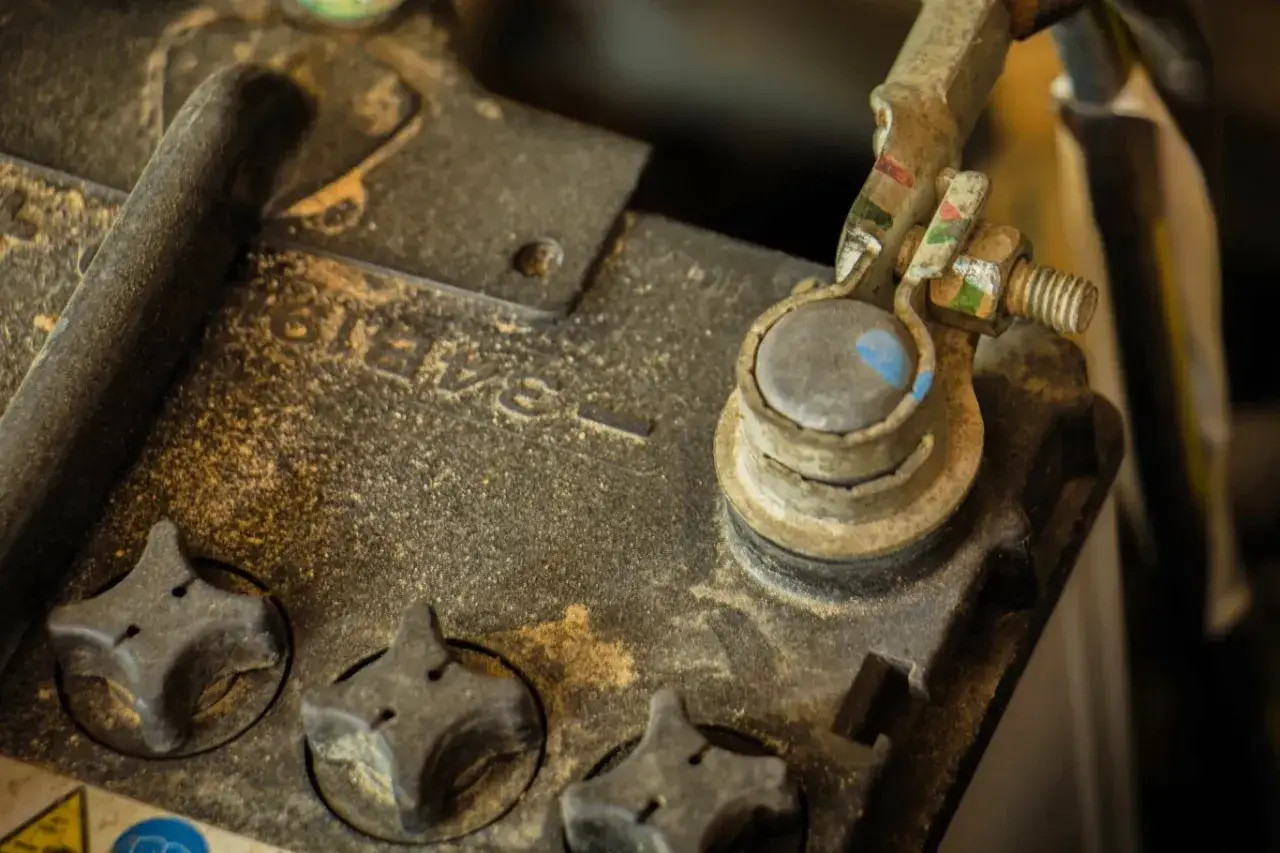

W materiałach HELLA korozja na dodatnim zacisku przyłączeniowym zwykle wiąże się z wilgocią lub solą drogową, a nie wyłącznie z wiekiem akumulatora. To ważna wskazówka, bo pokazuje, że sam problem często zaczyna się od otoczenia, a nie od „zmęczenia materiału”. Jeżeli więc instalacja pracuje na zewnątrz albo w sezonie zimowym, nie warto czekać na całkowite uszkodzenie. Lepiej wejść w nawyk regularnej kontroli, bo to naprawdę upraszcza późniejszy serwis.
Jak utrzymać styk w dobrej kondycji przez lata
Najlepiej działa prosty harmonogram: kontrola przy przeglądzie sezonowym, po każdej większej naprawie i zawsze wtedy, gdy pojawiają się objawy spadku napięcia. W praktyce sprawdzam wtedy trzy rzeczy: czystość styku, mocowanie przewodu i stan osłony. Jeżeli któryś z tych punktów nie wygląda pewnie, nie odkładam problemu na później.
W miejscach narażonych na wilgoć i brud dobrze sprawdzają się osłony ochronne oraz środki zabezpieczające styk, ale zawsze po wcześniejszym oczyszczeniu powierzchni. Gruba warstwa preparatu na brudnym połączeniu nie poprawia przewodzenia, tylko zamyka problem pod warstwą tłuszczu. Ja wolę prostą kolejność: oczyścić, osuszyć, sprawdzić dopasowanie, zabezpieczyć.
Warto też pamiętać o mechanice. Nawet najlepszy styk nie wytrzyma długo, jeśli przewód stale pracuje, wisi bez podparcia albo jest narażony na szarpanie. W maszynach budowlanych, pojazdach i urządzeniach pomocniczych właśnie takie obciążenia mechaniczne skracają żywotność połączeń bardziej niż sam prąd. Dlatego dobre prowadzenie przewodu jest tak samo ważne jak sam element łączący.
Dlaczego pewny styk przy akumulatorze oszczędza czas i pieniądze
Dobrze dobrana klema nie jest detalem, który można pominąć. To mały element, od którego zależą rozruch, ładowanie, bezpieczeństwo przewodów i stabilność całej instalacji. Jeżeli jest dopasowana do przewodu, bieguna i warunków pracy, zwykle działa po cichu przez lata i nie daje o sobie znać.
Najwięcej zyskuje się nie na samym zakupie, tylko na uniknięciu przeróbek, przegrzewania i szukania ukrytych usterek. Gdybym miał wskazać jedną rzecz, która robi największą różnicę, byłby to właśnie pewny styk: bez luzu, bez korozji, bez prowizorki. Reszta instalacji zwykle wdzięcznie to odczuwa.
Jeżeli chcesz podejść do tego praktycznie, zacznij od sprawdzenia dopasowania, czystości styku i stanu osłon, a dopiero potem oceniaj sam akumulator. W wielu przypadkach to wystarczy, żeby instalacja wróciła do normalnej pracy bez większych kosztów i bez niepotrzebnej wymiany kolejnych części.
