Rezystor, dawniej częściej nazywany opornikiem, jest jednym z tych elementów, które decydują o tym, czy układ działa stabilnie, czy tylko „na chwilę”. W instalacjach budynkowych opornik pojawia się tam, gdzie trzeba ograniczyć prąd, ustawić stan wejścia albo zabezpieczyć delikatną elektronikę sterującą. W praktyce najczęściej spotyka się go w LED-ach, automatyce, czujnikach, domofonach i sterownikach, a znacznie rzadziej w samych przewodach zasilających.
Najważniejsze informacje o rezystorze w instalacjach budynkowych
- Rezystor ogranicza prąd, dzieli napięcie i stabilizuje pracę niskonapięciowych układów sterowania.
- W instalacjach budynkowych najczęściej pracuje w LED-ach, czujnikach, automatyce i elektronice urządzeń.
- Przy doborze liczą się trzy rzeczy: wartość w omach, moc w watach i tolerancja w procentach.
- Sam opór nie wystarcza do oceny elementu, bo równie ważne są temperatura pracy i sposób montażu.
- Najczęstszy błąd to dobór zbyt małej mocy albo traktowanie rezystora jak bezpiecznika.
Gdzie rezystor ma sens w instalacjach budynkowych
W praktyce patrzę na ten element jak na narzędzie do porządkowania obwodu. W instalacji mieszkaniowej albo użytkowej nie trafia on zwykle do puszki z przewodami zasilającymi 230 V, tylko do elektroniki pracującej na niższych napięciach: 3,3 V, 5 V, 12 V albo 24 V. To właśnie tam decyduje o tym, czy dioda dostanie bezpieczny prąd, czy wejście sterownika nie zacznie „pływać”, i czy pomiar będzie stabilny.
| Zastosowanie | Po co jest potrzebny | Typowe wartości |
|---|---|---|
| Oświetlenie LED | Ogranicza prąd diod i chroni je przed zbyt dużym obciążeniem | 220 Ω, 330 Ω, 1 kΩ |
| Wejścia sterowników | Ustala stan logiczny, gdy sygnał nie jest aktywny | 4,7 kΩ, 10 kΩ |
| Dzielniki napięcia | Obniża poziom sygnału do wartości akceptowanej przez elektronikę | Dobierane do konkretnego układu |
| Bocznik pomiarowy | Pozwala mierzyć prąd po spadku napięcia na małym rezystorze | 0,001 Ω do 0,1 Ω |
| Rozładowanie kondensatorów | Bezpiecznie sprowadza napięcie do zera po wyłączeniu zasilania | 47 kΩ do 470 kΩ |
Najważniejsze ograniczenie jest proste: rezystor nie zastępuje bezpiecznika ani ochrony przeciwprzepięciowej. Jeśli układ ma być bezpieczny, trzeba dobrać także właściwe zabezpieczenia, źródło zasilania i sposób prowadzenia przewodów. Kiedy już wiadomo, po co go stosować, łatwiej wybrać właściwy typ.
Jakie typy spotyka się najczęściej
W instalacjach i urządzeniach budynkowych nie ma jednego uniwersalnego rozwiązania. Innego elementu użyję do prostego ograniczenia prądu w diodzie, innego do kalibracji czujnika, a jeszcze innego tam, gdzie liczy się odprowadzanie ciepła. To właśnie typ decyduje o tym, czy układ będzie stabilny, czy zacznie grzać się albo rozjeżdżać w pomiarach.
| Typ | Cecha charakterystyczna | Gdzie bywa używany | Co warto zapamiętać |
|---|---|---|---|
| Stały | Ma jedną, niezmienną wartość oporu | LED-y, dzielniki, wejścia cyfrowe | Najprostszy i najczęstszy wariant |
| Nastawny | Wartość można regulować ręcznie | Kalibracja, ustawianie progów, regulacja sygnału | Przydatny w strojonym układzie, mniej wygodny do pracy ciągłej |
| Mocowy | Pracuje z większą mocą i lepiej odprowadza ciepło | Zasilacze, obciążenia testowe, sterowanie | Wymaga miejsca i sensownego chłodzenia |
| Precyzyjny | Ma niską tolerancję, często 1% lub 0,1% | Pomiary, automatyka, układy odniesienia | Lepszy tam, gdzie ważna jest powtarzalność |
| Termistor | Zmienny opór zależny od temperatury | Czujniki temperatury, zabezpieczenia, HVAC | Nie traktuje się go jak zwykłego rezystora o stałej wartości |
W budynkach te elementy najczęściej spotyka się na płytkach sterowników, w zasilaczach LED, w centralkach alarmowych, w czujnikach i w automatyce rolet. Zwykle są ukryte wewnątrz urządzenia, a nie prowadzone jako osobny element na trasie kablowej. Znając typ, dużo prościej odczytać oznaczenia i nie pomylić tego, co w układzie naprawdę ważne.
Jak odczytać wartość, tolerancję i moc
Na obudowie rezystora najczęściej znajdziesz paski kolorów albo oznaczenie SMD, czyli zapis liczbowy na małym elemencie montowanym powierzchniowo. W wersji 4-paskowej pierwsze dwa kolory oznaczają cyfry, trzeci mnożnik, a czwarty tolerancję. W wersji 5-paskowej pierwsze trzy pasma tworzą liczbę, potem dochodzi mnożnik i tolerancja. Dla przykładu 4,7 kΩ często zapisuje się jako żółty, fioletowy, czerwony i złoty, a 10 kΩ jako brązowy, czarny, pomarańczowy i złoty.
W SMD spotyka się prosty zapis trzycyfrowy. Kod 103 oznacza 10 kΩ, a 472 oznacza 4,7 kΩ. To wygodne w małych modułach, ale wymaga odrobiny wprawy, bo sam nadruk bywa bardzo drobny. Jeśli element ma współpracować z elektroniką pomiarową, tolerancja 1% daje zwykle spokojniejszy margines niż 5%, choć w prostych obwodach sterowania 5% wciąż wystarcza.
| Parametr | Co oznacza | Praktyczna wskazówka |
|---|---|---|
| Wartość oporu | Określa, jak mocno element ogranicza przepływ prądu | Dobieraj ją do napięcia, prądu i funkcji w układzie |
| Tolerancja | Pokazuje dopuszczalną odchyłkę od wartości nominalnej | 5% do prostych obwodów, 1% do dokładniejszych |
| Moc znamionowa | Mówi, ile ciepła element może bezpiecznie rozproszyć | Zostaw zapas, najlepiej co najmniej dwukrotny |
| Współczynnik temperaturowy | Opisuje, jak mocno zmienia się opór przy wzroście temperatury | Istotny przy małych sygnałach i wyższej temperaturze otoczenia |
Dobór mocy jest ważniejszy, niż wielu początkujących zakłada. Jeśli przez rezystor 1 kΩ płynie 24 V, to moc wynosi 0,576 W, więc element 0,25 W będzie pracował za gorąco. Taki prosty rachunek pokazuje, dlaczego sama wartość w omach nie wystarcza do oceny bezpieczeństwa układu. Same oznaczenia to jednak dopiero połowa zadania, bo równie ważny jest sposób łączenia elementów.
Jak łączyć elementy oporowe bez błędów
Najprościej mówiąc, połączenie szeregowe zwiększa opór, a równoległe go zmniejsza. W szeregu prąd płynie jedną drogą, więc przez każdy element płynie to samo natężenie. W układzie równoległym napięcie na każdym ramieniu jest takie samo, ale prąd dzieli się między gałęzie. W praktyce to podstawowa wiedza przy projektowaniu dzielników napięcia, obciążeń testowych i prostych układów sterujących.
| Połączenie | Co się dzieje | Wzór skrócony | Kiedy używam |
|---|---|---|---|
| Szeregowe | Opory się sumują, a prąd pozostaje taki sam | Rz = R1 + R2 + ... | Gdy trzeba zwiększyć opór albo rozdzielić napięcie |
| Równoległe | Opór zastępczy maleje, a napięcie na gałęziach jest takie samo | 1/Rz = 1/R1 + 1/R2 + ... | Gdy trzeba uzyskać mniejszy opór albo większą moc |
| Mieszane | Łączy oba podejścia | Liczy się krok po kroku | W bardziej złożonych płytkach i modułach |
W praktyce równoległe połączenie bywa sposobem na rozłożenie mocy na kilka elementów, ale tylko wtedy, gdy są dobrane podobnie i pracują w zbliżonych warunkach. Dwa rezystory 1 kΩ połączone równolegle dają około 500 Ω, a moc całkowita rozkłada się między nie, co poprawia zapas cieplny. W instalacjach budynkowych nie wolno też pomijać przewodów, bo przy niskich napięciach i dłuższych odcinkach ich rezystancja potrafi już wpływać na wynik. A gdy układ jest już policzony, zostają błędy montażowe, które potrafią zepsuć nawet prosty projekt.
Najczęstsze błędy przy montażu i doborze
- Patrzenie tylko na wartość w omach. Element może mieć poprawny opór, ale zbyt małą moc i po prostu się przegrzeje.
- Traktowanie rezystora jak bezpiecznika. To inna rola i inny sposób pracy. Rezystor ogranicza prąd, ale nie chroni instalacji tak jak właściwe zabezpieczenie.
- Ignorowanie temperatury pracy. W obudowie rozdzielni, zasilacza albo sterownika ciepło kumuluje się szybciej niż na stole testowym.
- Zbyt duża tolerancja w obwodach pomiarowych. W prostym LED-zie 5% zwykle wystarcza, ale w torach odniesienia i sterowania lepiej celować wyżej.
- Brak stanu ustalonego na wejściu. W wielu sterownikach potrzebny jest pull-up albo pull-down, żeby wejście nie „wisiało” w powietrzu.
- Stosowanie prowizorycznych rozwiązań w obwodach sieciowych. Przy 230 V nie dobiera się „jakiegoś” rezystora do obniżania napięcia dla odbiornika; do tego służą zasilacze i układy zaprojektowane do takiej pracy.

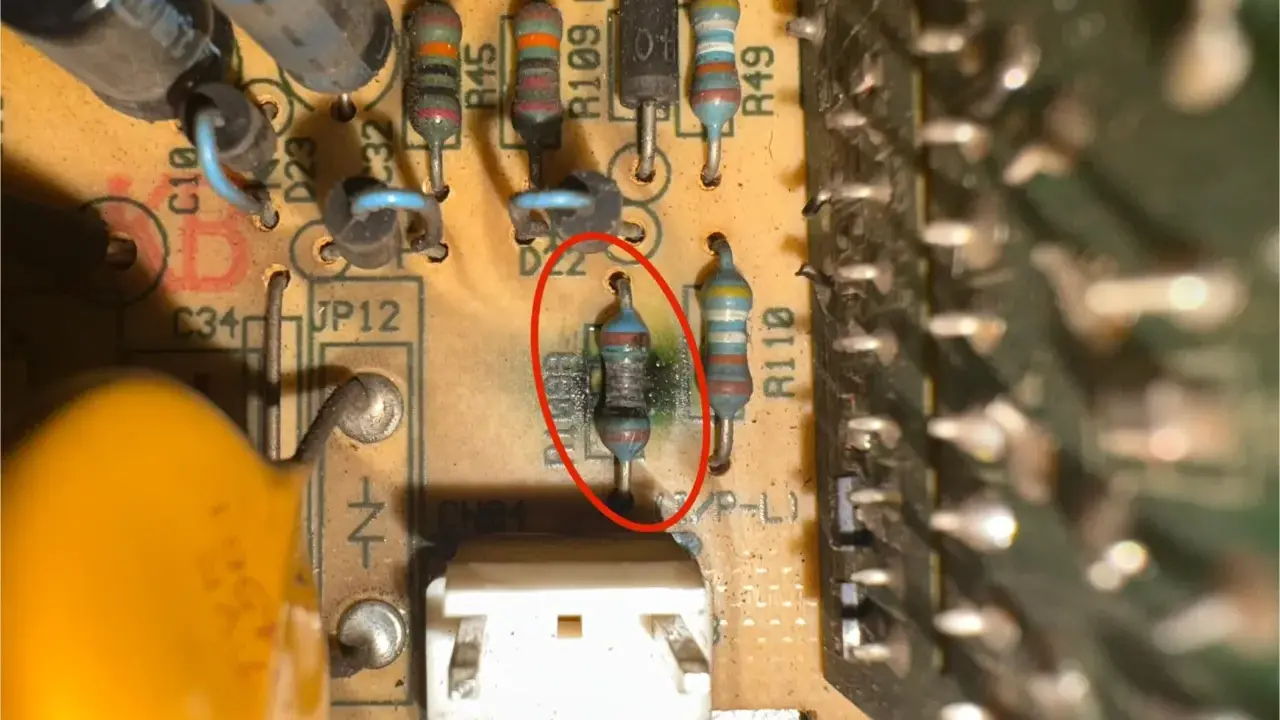

W praktyce większość awarii wynika nie z samej części, tylko z jej złego kontekstu: złego napięcia, złej mocy, złego miejsca w układzie. Jeśli rezystor pracuje blisko granicy temperatury albo w wilgotnym, słabo wentylowanym module, jego parametry mogą się zmieniać szybciej, niż pokazuje katalog. Dlatego na końcu zostawiam kilka praktycznych zasad, które pomagają oceniać takie elementy bez zgadywania.
Co sprawdzam przed zamknięciem projektu instalacji
W dobrze zaprojektowanej instalacji rezystor nie jest dodatkiem, tylko częścią logiki pracy całego układu. Dzięki niemu wejścia nie „pływają”, diody nie dostają zbyt dużego prądu, a pomiary są powtarzalne. Ja zawsze zaczynam od trzech pytań: jaki prąd ma ograniczyć, ile ciepła odda i czy pracuje w niskonapięciowej elektronice, czy w strefie zasilania.
Jeśli te trzy odpowiedzi są policzone, dobór zwykle staje się prosty. Jeśli nie są, problem wraca później jako niestabilność, grzanie albo losowe błędy sterowania. To właśnie dlatego tak mały element potrafi zdecydować o jakości całej instalacji.
