Instalacja elektryczna bezpuszkowa - Czy warto i jak uniknąć błędów?

Bezpuszkowa instalacja porządkuje trasę przewodów, ogranicza liczbę połączeń ukrytych w ścianach i ułatwia późniejsze szukanie usterek. Instalacja elektryczna bezpuszkowa ma sens wtedy, gdy projekt jest przemyślany od początku, bo bez planu zyskuje się raczej więcej kucia niż wygody. Poniżej wyjaśniam, jak działa taki układ, gdzie sprawdza się najlepiej, czym różni się od tradycyjnego i na co zwrócić uwagę przed odbiorem.

Na czym polega bezpuszkowy układ przewodów

W praktyce chodzi o to, żeby zrezygnować z klasycznych puszek rozgałęźnych, w których kiedyś chowano większość połączeń. Zamiast tego przewody prowadzi się do puszek osprzętowych, czyli tych pod gniazdkami i łącznikami, a samo rozgałęzienie dzieje się właśnie tam. Dzięki temu ściana wygląda czyściej, a dostęp serwisowy jest prostszy, bo nie trzeba później szukać puszki gdzieś pod sufitem lub za zabudową.

Ja patrzę na tę metodę przede wszystkim jak na sposób organizacji instalacji, a nie tylko „modny” wariant wykonania. Mniej przypadkowych połączeń oznacza mniej potencjalnych problemów w przyszłości, ale tylko wtedy, gdy elektryk trzyma się projektu i nie improwizuje w trakcie pracy.

• Przewody biegną z rozdzielnicy do punktów instalacyjnych według zaplanowanej trasy.
• Połączenia wykonuje się w puszkach osprzętowych, a nie w osobnych puszkach łączeniowych.
• Obwody pozostają elektrycznie równoległe, więc awaria jednego punktu nie powinna wyłączać całego domu.
• Najważniejsze staje się czytelne oznaczenie tras i obwodów, bo późniejsza diagnostyka opiera się na logice układu, a nie na przypadkowym układzie puszek.

Żeby ten układ był naprawdę praktyczny, trzeba jeszcze dobrze rozplanować przebieg przewodów i wysokości punktów, bo to właśnie tam najłatwiej popełnić kosztowny błąd.

Jak rozplanować trasy, punkty i wysokości

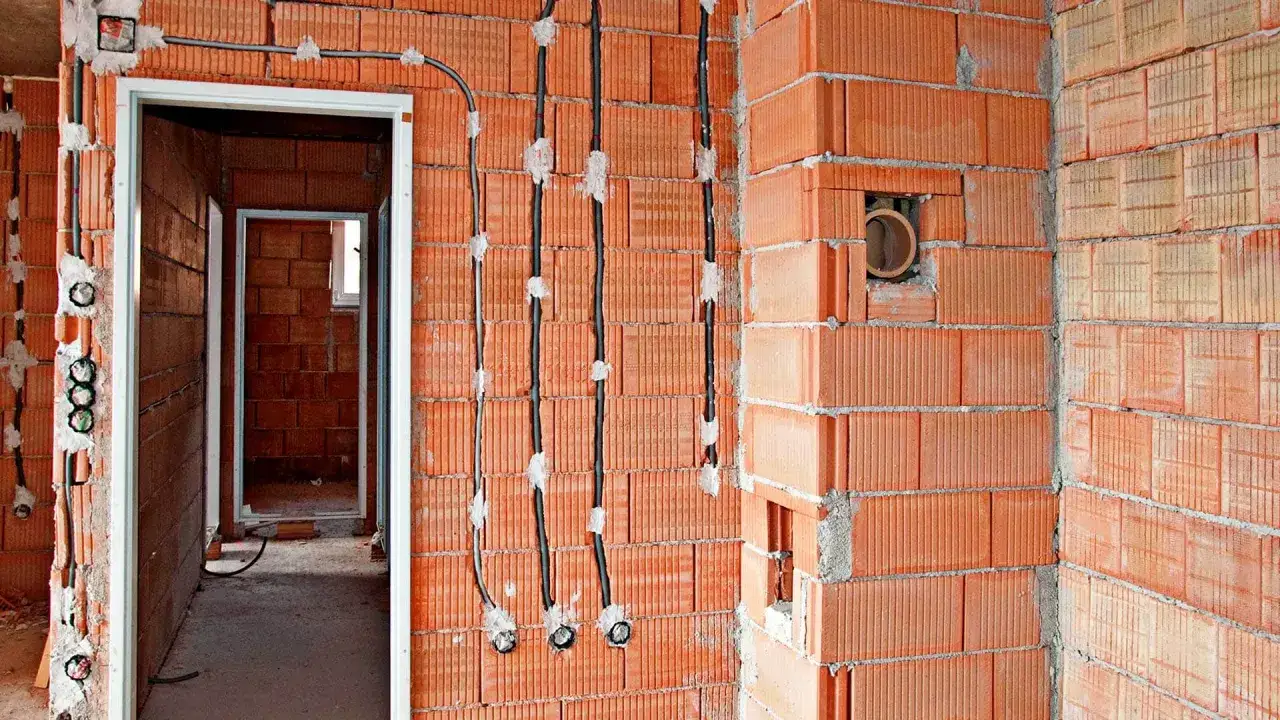

W typowych obiektach mieszkalnych przewody prowadzi się w strefach instalacyjnych, a nie „jak się uda”. W materiałach ZPE dla takich budynków przyjmuje się prowadzenie przewodów pionowo i poziomo, zwykle około 30 cm od sufitu, około 15 cm od krawędzi okien i drzwi oraz po stronie klamki przy drzwiach jednoskrzydłowych. To nie jest dekoracyjny detal, tylko sposób na to, żeby później dało się przewidzieć, gdzie w ścianie przebiegają przewody.

Właśnie tu najlepiej widać, że nie chodzi o samą estetykę. Gdy przewody biegną logicznie, po latach da się bezpieczniej przewidzieć strefy wiercenia i remontu. W praktyce ja zawsze traktuję te odległości jako punkt wyjścia, a nie sztywny dogmat, bo układ mebli, zabudowy kuchennej i sprzętów może wymagać korekt. Ważne jest jednak jedno: nie prowadzi się przewodów na skróty po skosie, przez ciągi kominowe ani wzdłuż miejsc, gdzie łatwo je uszkodzić.

Kiedy trasy są już zaplanowane, trzeba jeszcze dobrze rozwiązać samo łączenie żył i serwis osprzętu, bo to od tego zależy, czy instalacja będzie naprawdę wygodna po zabudowie ścian.

Jak łączyć przewody, żeby instalacja była serwisowalna

W bezpuszkowym układzie nie wygrywa ten, kto „jakoś to poskręca”, tylko ten, kto zostawi instalację czytelną dla następnej osoby. W praktyce oznacza to dobre złączki, właściwy przekrój przewodów, odpowiednią długość żył i porządne oznaczenie obwodów. W materiałach edukacyjnych i wykonawczych podkreśla się też, że przewodów nie łączy się przez zwykłe okręcanie. To rozwiązanie jest pozornie szybkie, ale później robi najwięcej problemów.

Ja przy takich instalacjach zwracam uwagę na trzy rzeczy: miejsce na połączenia, zapas przewodu i dostęp do osprzętu. Jeśli w puszce brakuje miejsca, nawet dobra złączka zaczyna przeszkadzać. Jeśli nie ma zapasu żył, serwis staje się męczący. Jeśli nie ma dokumentacji, każdy późniejszy remont wymaga zgadywania.

• Zasilanie trzeba odłączyć i potwierdzić brak napięcia przed pracą przy obwodzie.
• Przewody prowadzi się zgodnie z projektem, bez przypadkowych załamań i skosów.
• Połączenia wykonuje się odpowiednimi złączkami w puszce osprzętowej, a nie prowizorycznie.
• Warto zostawić niewielki zapas żył, zwykle 1-2 cm, żeby później dało się bezpiecznie poprawić połączenie.
• W domowych instalacjach często spotyka się przewody 3x1,5 mm² dla oświetlenia i 3x2,5 mm² dla gniazd, ale dobór zawsze powinien wynikać z projektu i obciążenia obwodu.
• Po zakończeniu prac trzeba wykonać pomiary i opisać obwody w rozdzielnicy.

Dopiero gdy technika wykonania jest jasna, można sensownie odpowiedzieć na pytanie, gdzie taki układ faktycznie daje największy sens, a gdzie lepiej zostać przy prostszym rozwiązaniu.

Kiedy ten sposób daje największy sens

Bezpuszkowy układ najlepiej sprawdza się tam, gdzie instalację można zaplanować od zera albo gruntownie przebudować. W nowym domu, mieszkaniu w stanie deweloperskim czy podczas pełnego remontu łatwo wtedy poprowadzić przewody logicznie i zostawić dostęp do osprzętu. Wtedy zyskujesz nie tylko estetykę, ale też przewidywalność przy późniejszym wierceniu, rozbudowie albo wymianie osprzętu.

Najczęściej widzę sens w takich sytuacjach:

• nowy dom jednorodzinny, gdzie od początku wiadomo, gdzie będą meble, sprzęty i strefy użytkowe;
• generalny remont mieszkania, podczas którego i tak skuwa się tynki i robi nowe bruzdy;
• wnętrza z dużą ilością zabudowy, gdzie ważna jest czysta ściana bez przypadkowych dekli;
• projekty przygotowywane pod smart home, bo późniejsze modyfikacje łatwiej przewidzieć, gdy układ jest przejrzysty.

Słabiej to rozwiązanie wypada przy lekkim odświeżaniu mieszkania, kiedy ścian nie planuje się otwierać. Wtedy koszt i zakres prac mogą być nieproporcjonalne do efektu. Dlatego przed decyzją zawsze patrzę nie tylko na samą technologię, ale też na skalę robót i to, czy inwestor rzeczywiście chce wejść w pełną przebudowę instalacji.

To naturalnie prowadzi do porównania z klasycznym układem puszkowym, bo dopiero obok siebie widać, co faktycznie zyskujesz, a co oddajesz.

Bezpuszkowa a puszkowa instalacja w praktyce

Jeśli zależy ci głównie na jak najniższym koszcie i prostym układzie, instalacja puszkowa nadal ma sens. Jeśli jednak liczysz na spokojniejszy serwis, bardziej przewidywalne trasy i lepszy efekt na ścianach, bezpuszkowy układ zwykle wygrywa. Trzeba tylko uczciwie przyznać, że płaci się za to większą precyzją na etapie projektu i montażu.

Właśnie brak tej precyzji najczęściej wychodzi dopiero po tynkach, kiedy poprawki są już drogie i mało przyjemne.

Najczęstsze błędy, które wychodzą dopiero po tynkach

Przy tej technologii błędy nie zawsze widać od razu. Czasem wszystko wygląda dobrze w dniu montażu, a problemy zaczynają się po kilku miesiącach, gdy ktoś chce przewiercić ścianę, wymienić osprzęt albo rozbudować obwód. Dlatego warto znać te potknięcia jeszcze przed zamknięciem ścian.

• Prowadzenie przewodów po skosie zamiast pionowo i poziomo.
• Zbyt mało miejsca w puszkach osprzętowych, przez co połączenia są ściśnięte i trudne do serwisu.
• Brak zapasu przewodu, który uniemożliwia późniejsze poprawki bez rozkuwania ściany.
• Łączenie żył w sposób prowizoryczny, zamiast użycia odpowiednich złączek.
• Nieopisane obwody w rozdzielnicy i brak dokumentacji zdjęciowej przed tynkowaniem.
• Ignorowanie sąsiedztwa innych instalacji, zwłaszcza gdy przewody elektryczne krzyżują się z wodą, ogrzewaniem albo wentylacją.

Najgorsze jest to, że te błędy nie zawsze kończą się awarią od razu. Często „psują” instalację dopiero w momencie pierwszego większego remontu, a wtedy naprawa staje się dużo bardziej czasochłonna niż sam montaż. Dlatego przed zasłonięciem przewodów trzeba jeszcze sprawdzić kilka rzeczy, które zwykle decydują o tym, czy instalacja będzie naprawdę wygodna w użytkowaniu.

Co sprawdzić przed odbiorem i zamknięciem ścian

Na finiszu nie patrzę już tylko na to, czy światło się zapala. Sprawdzam raczej, czy cała instalacja da się później rozsądnie utrzymać, rozbudować i naprawić bez zgadywania. Dobrze wykonany odbiór oszczędza czas przez wiele lat, bo późniejszy remont nie zamienia się w archeologię elektryczną.

• Czy trasy przewodów są zgodne z projektem i czy nie ma przypadkowych odchyleń.
• Czy puszki osprzętowe mają dość miejsca na połączenia i osprzęt.

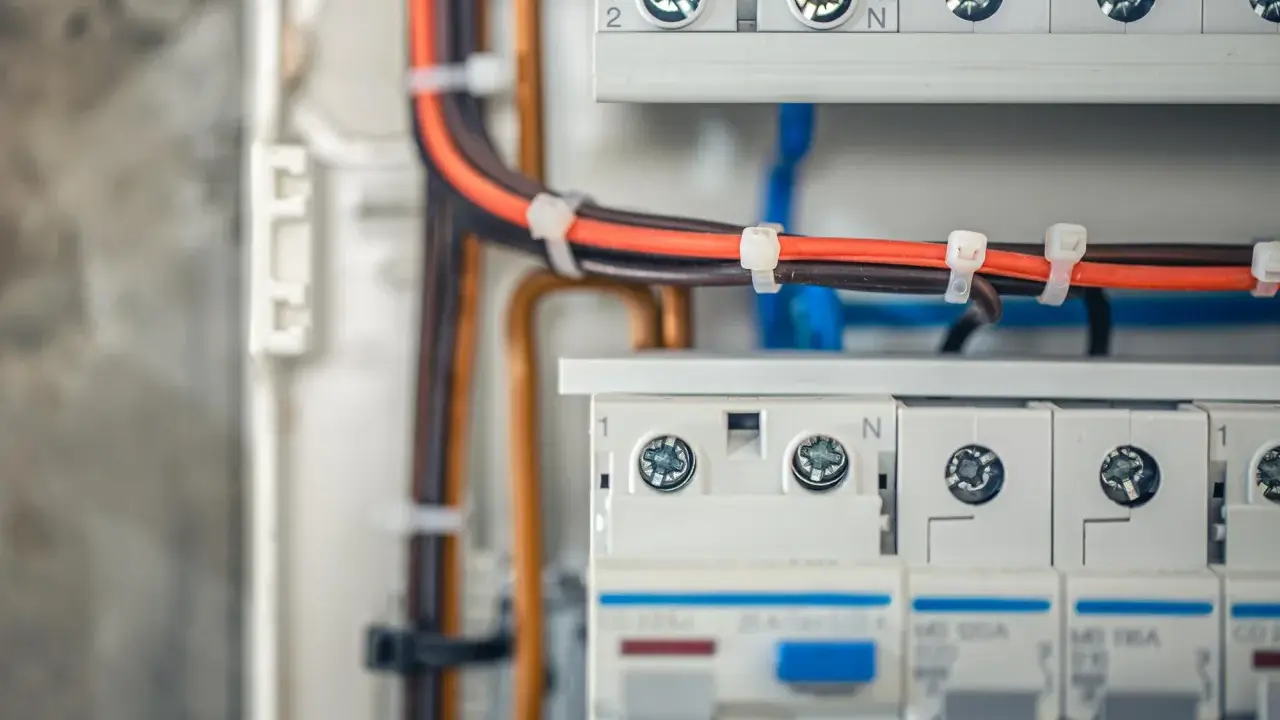

• Czy rozdzielnica ma czytelne opisy wszystkich obwodów.
• Czy wykonano pomiary końcowe i protokół odbioru.
• Czy przed tynkowaniem zrobiono zdjęcia tras przewodów i punktów połączeń.
• Czy w projekcie uwzględniono przyszłe zmiany, na przykład dodatkowe gniazda, automatykę albo sprzęt o większym poborze mocy.

Ja przy takich instalacjach zawsze stawiam na dokumentację powykonawczą, bo to ona ratuje inwestora przy pierwszym wierceniu albo rozbudowie. Dobrze zaprojektowany bezpuszkowy układ daje czyste ściany, prostszy serwis i mniej nerwów przy remoncie, ale tylko wtedy, gdy od początku jest prowadzony z dyscypliną, a nie „na oko”.
