Ten artykuł jest kompleksowym przewodnikiem po doborze odpowiedniego wiertła pod gwintownik M10. Dowiesz się, jak precyzyjnie dobrać średnicę wiertła do różnych skoków gwintu i materiałów, aby zapewnić trwałe i bezpieczne połączenie, unikając kosztownych błędów. Jako doświadczony praktyk, wiem, że to właśnie na tym etapie często pojawiają się pierwsze, kosztowne pomyłki.
Wiertło 8.5 mm dla M10 klucz do trwałego gwintowania metrycznego
- Dla standardowego gwintu M10x1.5 najczęściej stosuje się wiertło o średnicy 8.5 mm.
- Gwinty drobnozwojne M10 (np. M10x1.25, M10x1.0) wymagają odpowiednio wierteł 8.8 mm i 9.0 mm.
- Materiał obrabiany ma znaczenie: dla stali nierdzewnej i żeliwa rozważ nieco większe wiertło (np. 8.6 mm) w celu zmniejszenia oporów i ryzyka pęknięć.
- Średnicę wiertła można obliczyć wzorem: średnica gwintu - skok gwintu.
- Niewłaściwy dobór wiertła prowadzi do złamania gwintownika (za małe wiertło) lub płytkiego, słabego gwintu (za duże wiertło).
Precyzyjny dobór wiertła pod gwint M10 to podstawa sukcesu
Dokładne dobranie średnicy wiertła pod gwint M10 to absolutnie fundamentalny krok w procesie gwintowania. Z mojego doświadczenia wynika, że jest to często niedoceniany element, a przecież to właśnie od niego zależy jakość, wytrzymałość i trwałość finalnego gwintu. Pamiętajmy, że gwintowanie to nie tylko precyzyjne narzędzie, ale także odpowiednie przygotowanie otworu.
Czym grozi użycie złego wiertła? Konsekwencje dla gwintu i narzędzi
Użycie nieodpowiedniego wiertła może mieć bardzo poważne konsekwencje, zarówno dla samego gwintu, jak i dla narzędzi, a co za tym idzie dla Twojego portfela. Jeśli zastosujesz za małe wiertło, gwintownik napotka zbyt duży opór materiału. To z kolei drastycznie zwiększa ryzyko jego złamania się w otworze, co jest nie tylko frustrujące, ale i kosztowne. Wyciągnięcie złamanego gwintownika bywa prawdziwym wyzwaniem. Z drugiej strony, zbyt duże wiertło sprawi, że gwint będzie płytki, niepełny i pozbawiony odpowiedniej nośności. Taki gwint nie zapewni trwałego połączenia, a element mocujący może się łatwo poluzować lub nawet zerwać pod obciążeniem.
Zrozumienie oznaczeń: Co dokładnie oznacza "M10" i dlaczego skok gwintu ma znaczenie?
Kiedy widzisz oznaczenie "M10", oznacza to, że masz do czynienia z gwintem metrycznym o średnicy nominalnej 10 milimetrów. Litera "M" to skrót od "metryczny", a liczba "10" to właśnie średnica zewnętrzna gwintu. Kluczowym parametrem, który często bywa pomijany, jest skok gwintu. Skok to odległość między dwoma kolejnymi wierzchołkami gwintu, mierzona równolegle do jego osi. Dla gwintu M10 standardowy skok wynosi 1.5 mm (często oznaczany jako M10x1.5). Istnieją jednak również gwinty drobnozwojne (np. M10x1.25, M10x1.0), które mają mniejszy skok. Różnica w skoku gwintu ma bezpośrednie przełożenie na to, ile materiału musi zostać usunięte podczas gwintowania, a co za tym idzie na wymaganą średnicę otworu. To właśnie skok gwintu jest decydującym czynnikiem przy wyborze wiertła.
Podstawa sukcesu: Jak związek między średnicą otworu a jakością połączenia wpływa na Twoją pracę
Precyzyjne dopasowanie średnicy otworu do gwintownika jest niezbędne do uzyskania pełnego profilu gwintu. Pełny profil oznacza, że zwoje gwintu są odpowiednio głębokie i mają prawidłowy kształt, co jest absolutnie kluczowe dla wytrzymałości i trwałości połączenia. Wyobraź sobie, że gwint to spirala, która przenosi obciążenia. Jeśli ta spirala jest zbyt płytka lub zdeformowana, jej zdolność do przenoszenia sił jest znacznie ograniczona. Prawidłowo wykonany gwint zapobiega luzowaniu się elementów pod wpływem wibracji czy obciążeń, zwiększając bezpieczeństwo i niezawodność całej konstrukcji. W mojej pracy zawsze powtarzam, że jakość gwintu zaczyna się od otworu.

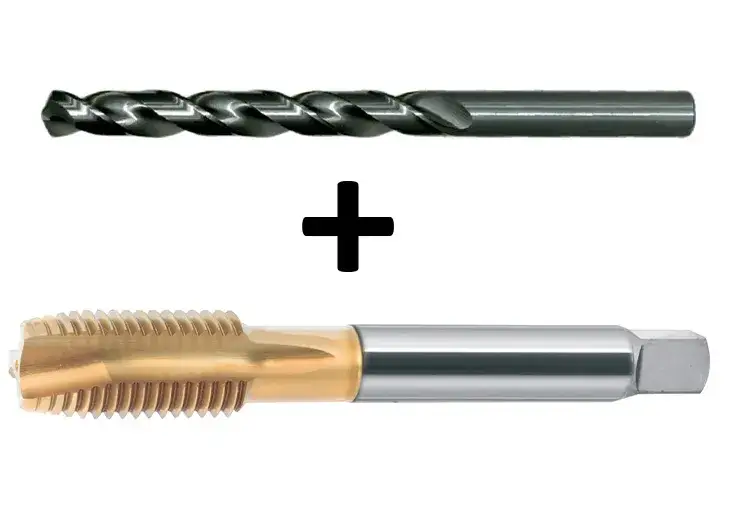

Wybór wiertła pod gwint M10 konkretne dane
Przejdźmy do konkretów. Poniżej znajdziesz precyzyjne informacje, jakie wiertło dobrać do gwintu M10, uwzględniając różne skoki gwintu. To dane, które każdy majsterkowicz i profesjonalista powinien mieć pod ręką.
Gwint standardowy (M10x1.5): Jakie wiertło wybrać do najczęstszego zastosowania?
Dla najpopularniejszego gwintu M10 o standardowym skoku 1.5 mm, zdecydowanie należy użyć wiertła o średnicy 8.5 mm. Jest to najczęściej stosowana wartość i punkt wyjścia dla większości prac z gwintem M10.
Gwinty drobnozwojne (M10x1.25, M10x1.0): Kiedy ich używać i jakie wiertła będą potrzebne?
Gwinty drobnozwojne M10 są stosowane w specyficznych zastosowaniach, gdzie wymagana jest większa precyzja regulacji, większa odporność na wibracje (dzięki większej liczbie zwojów na danej długości) lub w cienkościennych elementach, gdzie standardowy skok mógłby osłabić materiał. Ich dobór wymaga szczególnej uwagi:
- M10x1.25 (drobnozwojny): zalecane wiertło 8.8 mm.
- M10x1.0 (drobnozwojny): zalecane wiertło 9.0 mm.
- M10x0.75 (bardzo drobnozwojny): zalecane wiertło 9.2 mm.
Pamiętaj, aby zawsze sprawdzić skok gwintu na gwintowniku lub w dokumentacji technicznej, zanim przystąpisz do wiercenia.
Tabela wierteł dla gwintu M10: Twoja ściągawka do warsztatu
Aby ułatwić Ci pracę, przygotowałem przejrzystą tabelę podsumowującą zalecane średnice wierteł dla różnych gwintów M10. Warto ją wydrukować i powiesić w warsztacie!
| Rodzaj gwintu M10 | Zalecana średnica wiertła (mm) |
|---|---|
| M10x1.5 (standardowy) | 8.5 |
| M10x1.25 (drobnozwojny) | 8.8 |
| M10x1.0 (drobnozwojny) | 9.0 |
| M10x0.75 (bardzo drobnozwojny) | 9.2 |
Materiał a średnica otworu pod gwint M10
Rodzaj obrabianego materiału ma istotny wpływ na dobór średnicy wiertła, choć często jest to pomijane. Różne materiały mają odmienne właściwości mechaniczne, które wpływają na proces skrawania i formowania gwintu. Doświadczenie nauczyło mnie, że drobne korekty w średnicy wiertła mogą znacząco poprawić jakość gwintu i wydłużyć życie narzędzi.
Obróbka stali zwykłej i metali kolorowych (aluminium, mosiądz)
Dla większości typowych materiałów, takich jak stal konstrukcyjna, aluminium czy mosiądz, standardowe średnice wierteł, które podałem wcześniej (np. 8.5 mm dla M10x1.5), są zazwyczaj odpowiednie. Materiały te charakteryzują się przewidywalnymi właściwościami skrawania, co sprawia, że nie wymagają specjalnych modyfikacji średnicy otworu.
Wiercenie w stali nierdzewnej (INOX): Dlaczego warto zastosować nieco większe wiertło?
Stal nierdzewna (INOX) to materiał, który wymaga szczególnego podejścia. Jest twardsza niż stal zwykła i ma tendencję do utwardzania się podczas obróbki (tzw. zjawisko umocnienia zgniotowego). Z tego powodu, aby zmniejszyć opory skrawania i ryzyko uszkodzenia gwintownika, a także poprawić jakość gwintu, zaleca się użycie wiertła o nieco większej średnicy. Dla M10x1.5 w stali nierdzewnej często stosuje się wiertło 8.6 mm lub nawet 8.7 mm. Ta niewielka różnica może zapobiec złamaniu gwintownika i zapewnić płynniejsze gwintowanie.Specyfika pracy z żeliwem: Jak uniknąć pęknięć i uszkodzeń?
Żeliwo, ze względu na swoją kruchość, również wymaga ostrożności. Materiał ten nie jest elastyczny i łatwo pęka pod wpływem naprężeń. Aby zminimalizować ryzyko pęknięcia żeliwa podczas gwintowania, warto rozważyć użycie wiertła o 0.1 mm większej średnicy (np. 8.6 mm dla M10x1.5). Zmniejsza to naprężenia w materiale i ułatwia gwintownikowi "wejście" w otwór, co jest kluczowe dla uniknięcia kosztownych uszkodzeń.
Obliczanie średnicy wiertła pod gwint M10 bez tabeli
Co zrobić, gdy nie masz pod ręką tabeli, a musisz szybko dobrać wiertło? Na szczęście istnieje prosty i uniwersalny wzór, który pozwoli Ci samodzielnie obliczyć wymaganą średnicę. To wiedza, którą każdy powinien mieć w głowie.Prosty wzór, który zawsze działa: Średnica gwintu minus skok
Uniwersalny wzór do obliczania średnicy wiertła pod gwint metryczny jest niezwykle prosty i łatwy do zapamiętania: Średnica wiertła = Średnica nominalna gwintu - Skok gwintu. Ten wzór jest podstawą wszystkich tabel i norm, więc możesz na nim polegać. Jest to niezwykle praktyczne w sytuacjach awaryjnych lub gdy pracujesz z nietypowym gwintem, którego nie ma w standardowych tabelach.
Praktyczny przykład: Obliczamy krok po kroku wiertło dla M10x1.5
Zastosujmy ten wzór w praktyce dla naszego gwintu M10x1.5:
- Średnica nominalna gwintu (D) = 10 mm
- Skok gwintu (P) = 1.5 mm
Obliczenie: 10 mm - 1.5 mm = 8.5 mm. Jak widać, wynik jest zgodny z danymi z tabeli. To pokazuje, jak prosty i skuteczny jest ten wzór w codziennej pracy.
Kiedy obliczenia to nie wszystko? Margines błędu i tolerancje
Choć wzór jest bardzo pomocny i w większości przypadków wystarczający, warto pamiętać, że normy i tabele gwintów (takie jak PN, DIN) uwzględniają również tolerancje produkcyjne oraz specyfikę materiałów. W bardzo precyzyjnych zastosowaniach, gdzie liczy się każdy mikrometr, zawsze warto odwoływać się do znormalizowanych danych i zaleceń producenta. Moje doświadczenie podpowiada, że dla większości zastosowań warsztatowych wzór jest wystarczający, ale świadomość istnienia tolerancji jest cechą dobrego fachowca.
Przygotowanie do gwintowania M10 szczegółowa instrukcja
Dobór wiertła to dopiero początek. Aby gwintowanie M10 przebiegło sprawnie i efektywnie, niezbędne jest odpowiednie przygotowanie. Prawidłowa technika i właściwe narzędzia to klucz do sukcesu i uniknięcia frustrujących błędów.
Wybór odpowiedniego wiertła i narzędzi: Co będzie potrzebne?
Zanim zaczniesz, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i akcesoria:
- Odpowiednie wiertło o średnicy dobranej zgodnie z naszymi wskazówkami (np. 8.5 mm dla M10x1.5).
- Wiertarka (ręczna lub stołowa) wiertarka stołowa zapewni lepszą prostopadłość.
- Gwintownik M10 najlepiej kompletny zestaw (wstępny, właściwy, wykańczający), zwłaszcza do twardych materiałów i gwintowania ręcznego.
- Pokrętło do gwintowników (tzw. gwintownica) do ręcznego gwintowania.
- Olej do gwintowania lub chłodziwo absolutnie niezbędne do smarowania i chłodzenia.
- Gratownik lub fazownik do usunięcia ostrych krawędzi otworu.
- Suwmiarka do sprawdzenia średnicy wiertła i głębokości otworu.

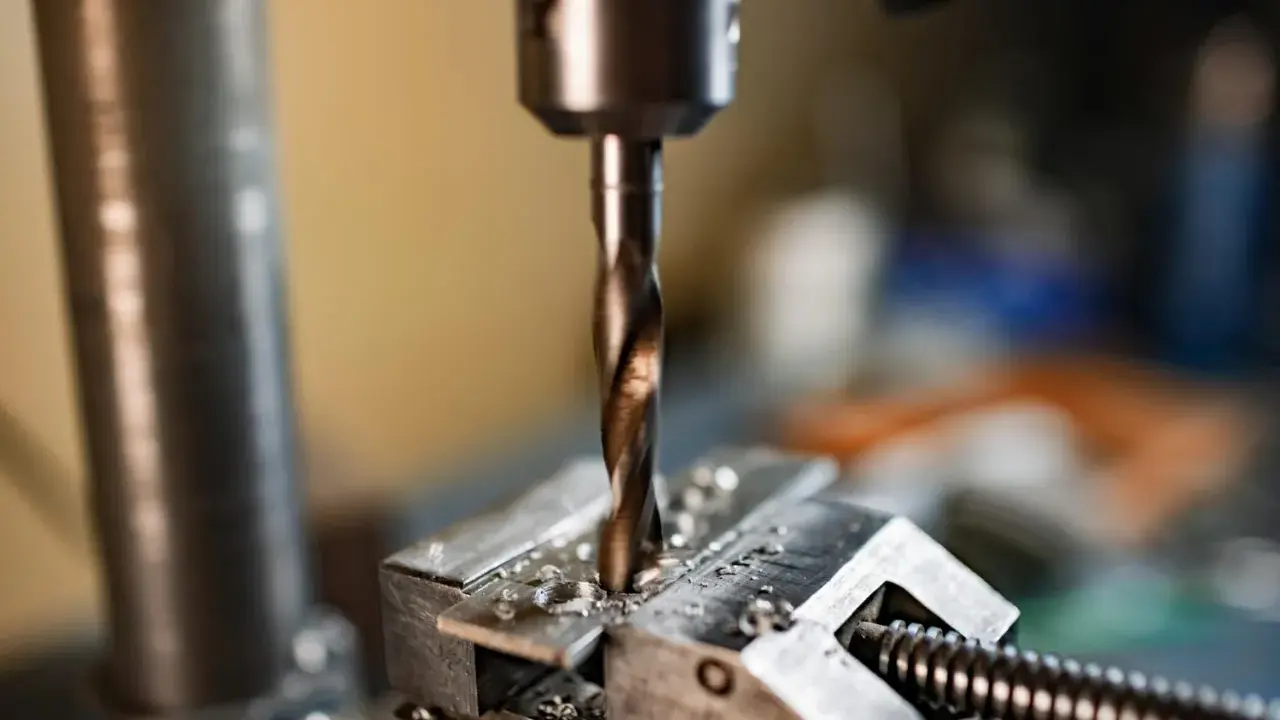

Technika wiercenia idealnego otworu: Prostopadłość, chłodzenie i usuwanie wiórów
Prawidłowe wiercenie otworu to podstawa. Oto kroki, które zawsze stosuję:
- Zapewnienie prostopadłości: To klucz do prostego gwintu. Jeśli masz wiertarkę stołową, użyj jej. W przypadku wiertarki ręcznej, staraj się wiercić z największą precyzją, ewentualnie użyj specjalnej prowadnicy.
- Użycie odpowiedniej prędkości obrotowej: Dla twardszych materiałów i większych średnic wierteł stosuj niższe obroty, dla miękkich materiałów i mniejszych średnic wyższe. Zbyt wysokie obroty w twardym materiale szybko stępią wiertło.
- Ciągłe chłodzenie: Podczas wiercenia, zwłaszcza w metalach, wydziela się dużo ciepła. Regularnie aplikuj chłodziwo lub olej do gwintowania. Zapobiega to przegrzewaniu się wiertła, wydłuża jego żywotność i ułatwia usuwanie wiórów.
- Regularne usuwanie wiórów: Co jakiś czas wycofuj wiertło z otworu, aby usunąć nagromadzone wióry. Zapobiega to ich zakleszczaniu się, co może prowadzić do uszkodzenia wiertła lub zablokowania otworu.
Fazowanie otworu (gratowanie): Mały krok, wielka różnica dla żywotności gwintownika
Po wywierceniu otworu, zawsze fazuj jego krawędzie. To mały krok, który ma ogromne znaczenie. Fazowanie (gratowanie) otworu ułatwia wprowadzenie gwintownika, zapobiega uszkodzeniu pierwszych zwojów gwintu, które są najbardziej narażone na uszkodzenia, a także znacząco wydłuża żywotność samego gwintownika. Ostra krawędź otworu może "zgarnąć" pierwsze zwoje gwintownika, co prowadzi do jego szybszego zużycia lub nawet złamania. Kilka sekund pracy fazownikiem oszczędzi Ci wiele problemów.
Przeczytaj również: Jak dobrać wiertło pod gwintownik? Tabela i wzór krok po kroku
Unikaj błędów przy gwintowaniu M10 najczęstsze problemy
Nawet z najlepszymi intencjami i narzędziami, błędy mogą się zdarzyć. Znam je z autopsji i z obserwacji wielu warsztatów. Poniżej przedstawiam najczęstsze problemy, które mogą wystąpić podczas gwintowania M10, oraz ich potencjalne przyczyny. Wiedza o tym, co może pójść nie tak, to pierwszy krok do uniknięcia tych pułapek.
Problem: Gwintownik zakleszczył się lub złamał w otworze. Jakie były przyczyny?
To jeden z najbardziej frustrujących problemów. Najczęstsze przyczyny to:
- Zbyt mała średnica otworu: To najczęstsza przyczyna. Gwintownik musi usunąć zbyt dużo materiału, co generuje ogromne opory i naprężenia.
- Brak odpowiedniego smarowania/chłodzenia: Tarcie powoduje wzrost temperatury, co utwardza materiał i sprawia, że gwintownik "klei się" do obrabianej powierzchni.
- Zbyt duża siła nacisku lub brak wycofywania gwintownika: Gwintowanie to proces skrawania. Należy regularnie wycofywać gwintownik o pół obrotu, aby łamać wióry i ułatwić ich odprowadzenie.
- Użycie zużytego lub uszkodzonego gwintownika: Tępe narzędzie wymaga większej siły, co prowadzi do zakleszczenia.
- Nieprawidłowe, nierówne prowadzenie gwintownika: Jeśli gwintownik nie jest wprowadzany prostopadle, będzie się klinował.
Problem: Gwint jest "płytki" i słabo trzyma. Gdzie popełniono błąd?
Płytki gwint to gwint, który nie spełnia swojej funkcji. Oto dlaczego mógł się taki pojawić:
- Zbyt duża średnica otworu: Jeśli otwór jest za duży, gwintownik nie ma wystarczająco dużo materiału do uformowania pełnego profilu gwintu.
- Użycie zużytego gwintownika: Tępy gwintownik nie skrawa pełnego profilu, a jedynie "prasuje" materiał.
- Niewystarczająca głębokość gwintowania: Gwintownik nie został wprowadzony na odpowiednią głębokość, co skutkuje zbyt krótkim gwintem.
- Materiał o zbyt niskiej twardości lub złych właściwościach mechanicznych: W niektórych bardzo miękkich materiałach gwint może być słaby, nawet jeśli otwór jest prawidłowy.
Problem: Nierówny lub "zerwany" gwint. Analiza potencjalnych niedociągnięć
Nierówny lub zerwany gwint to znak, że coś poszło nie tak na wczesnym etapie obróbki. Najczęstsze przyczyny to:
- Niewłaściwe prowadzenie wiertła: Jeśli otwór nie jest prostopadły do powierzchni, gwintownik będzie próbował "prostować" otwór, co prowadzi do nierównego gwintu.
- Nierówne wprowadzenie gwintownika: Podobnie jak z wiertłem, gwintownik musi być wprowadzony idealnie prostopadle.
- Brak fazowania otworu: Ostre krawędzie mogą uszkodzić pierwsze zwoje gwintownika, co prowadzi do nierównego startu gwintu.
- Zbyt agresywne gwintowanie lub brak wycofywania gwintownika: Gwałtowne ruchy lub brak łamania wiórów może spowodować "wygryzienie" fragmentów gwintu.
- Zbyt szybkie obroty gwintownika w twardym materiale: Może to prowadzić do przegrzewania i uszkodzenia gwintu.
