Jakie wiertło pod gwint M12? Wybierz idealne i uniknij błędów

Dobór odpowiedniego wiertła to kluczowy element sukcesu w każdym projekcie wymagającym gwintowania. W przypadku popularnego gwintu M12, precyzja jest szczególnie ważna, ponieważ wpływa bezpośrednio na jakość, trwałość i bezpieczeństwo połączenia. W tym artykule, jako Adam Mazurek, podzielę się swoją wiedzą i doświadczeniem, aby pomóc Ci wybrać idealne wiertło pod gwint M12, uwzględniając różne materiały i skoki gwintu, a także przedstawię praktyczne wskazówki dotyczące samego procesu wiercenia i gwintowania.

Dlaczego precyzyjny dobór wiertła pod gwint M12 jest kluczowy?

Dokładne dobranie średnicy wiertła pod gwint M12 to absolutna podstawa, jeśli zależy Ci na trwałym i niezawodnym połączeniu. Nie jest to kwestia "mniej więcej", ale precyzji, która ma bezpośrednie przełożenie na jakość wykonanego gwintu. Gdy otwór jest wykonany z odpowiednią średnicą, gwintownik ma wystarczającą ilość materiału do nacięcia pełnego profilu gwintu, co gwarantuje jego wytrzymałość. Pamiętajmy, że gwinty metryczne są standaryzowane, głównie przez normę ISO DIN-13, która precyzyjnie określa wymiary, a odstępstwa od niej mogą prowadzić do poważnych problemów. Precyzyjny dobór wiertła to także bezpieczeństwo pracy i dłuższa żywotność narzędzi, co w warsztacie ma ogromne znaczenie.

Czym grozi użycie złego wiertła? Konsekwencje dla twojej pracy

Z mojego doświadczenia wiem, że oszczędzanie czasu lub niedbalstwo przy wyborze wiertła to prosta droga do frustracji i dodatkowych kosztów. Konsekwencje użycia wiertła o nieprawidłowej średnicy mogą być naprawdę dotkliwe:

• Ryzyko złamania gwintownika: Jeśli użyjesz wiertła o zbyt małej średnicy, gwintownik będzie miał do usunięcia zbyt dużo materiału. Wzrośnie opór, a siły działające na gwintownik mogą doprowadzić do jego złamania. Wyjęcie złamanego gwintownika z otworu to prawdziwa zmora, często kończąca się koniecznością wyrzucenia obrabianego elementu.
• Słaby, niepełny lub zerwany gwint: Z kolei wiertło o zbyt dużej średnicy pozostawi za mało materiału do nacięcia pełnego profilu gwintu. W rezultacie otrzymasz gwint "płytki", o zmniejszonej wytrzymałości, który może się łatwo zerwać pod obciążeniem. Takie połączenie nie spełnia swojej funkcji i jest po prostu niebezpieczne.

Gwint M12: co musisz wiedzieć o tym popularnym standardzie?

Gwint M12 to jeden z najczęściej spotykanych gwintów metrycznych, szeroko stosowany w przemyśle maszynowym, motoryzacyjnym, budownictwie i wielu innych dziedzinach. Oznaczenie "M" wskazuje na gwint metryczny, a "12" na jego nominalną średnicę zewnętrzną w milimetrach. Gwinty metryczne charakteryzują się profilem trójkątnym o kącie wierzchołkowym 60 stopni. W przypadku M12 możemy spotkać się z dwoma głównymi rodzajami skoku: skokiem normalnym (standardowym) oraz skokiem drobnym (drobnozwojnym). Skok normalny dla M12 wynosi 1,75 mm i jest to najczęściej używany wariant. Gwinty drobnozwojne, takie jak M12x1,50, M12x1,25 czy M12x1,00, mają mniejszy skok, co oznacza, że zwoje są gęściej rozmieszczone. Stosuje się je tam, gdzie potrzebna jest większa precyzja regulacji, odporność na wibracje lub cienkościenne elementy.

Jaka średnica wiertła pod gwint M12 jest prawidłowa?

Przejdźmy do sedna, czyli konkretnych wartości. Prawidłowa średnica wiertła pod gwint M12 nie jest uniwersalna i zależy przede wszystkim od skoku gwintu. Poniżej przedstawię najczęściej stosowane wartości, które powinieneś zapamiętać lub mieć pod ręką w swojej tabeli.

Złota zasada: wiertło 10,2 mm dla standardowego skoku gwintu (M12x1,75)

Jeśli mówimy o standardowym gwincie M12, czyli z normalnym skokiem 1,75 mm (często oznaczanym po prostu jako M12 bez podawania skoku), to złotą zasadą jest użycie wiertła o średnicy 10,2 mm. Ta wartość jest optymalna, ponieważ zapewnia wystarczającą ilość materiału do nacięcia pełnego profilu gwintu, jednocześnie minimalizując opory dla gwintownika. Dzięki temu gwint jest mocny i trwały, a ryzyko uszkodzenia narzędzia znacznie mniejsze. Zawsze polecam trzymać się tej wartości, chyba że specyfika materiału lub bardzo wysokie wymagania tolerancji wymuszają niewielkie odstępstwa.

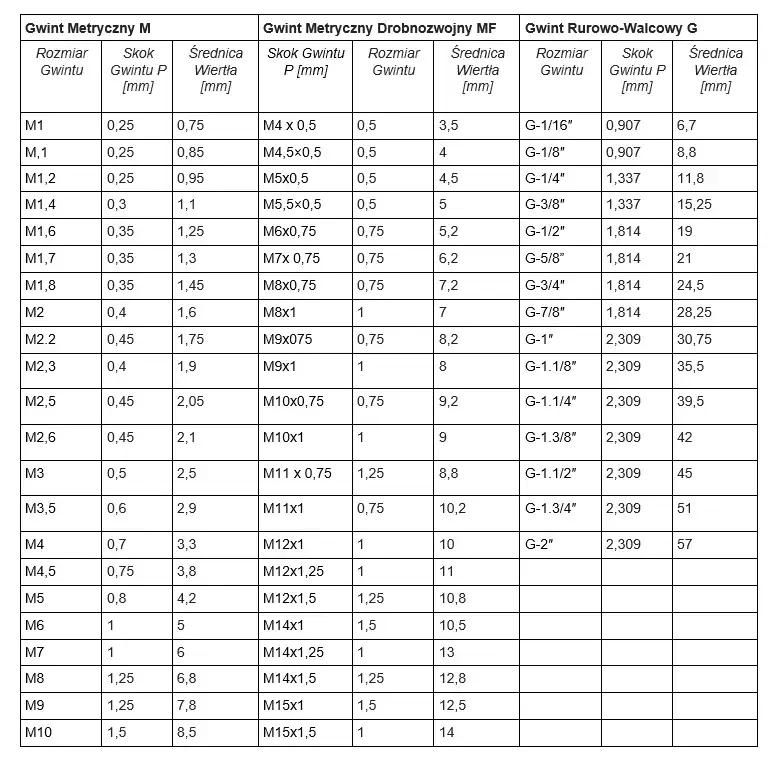

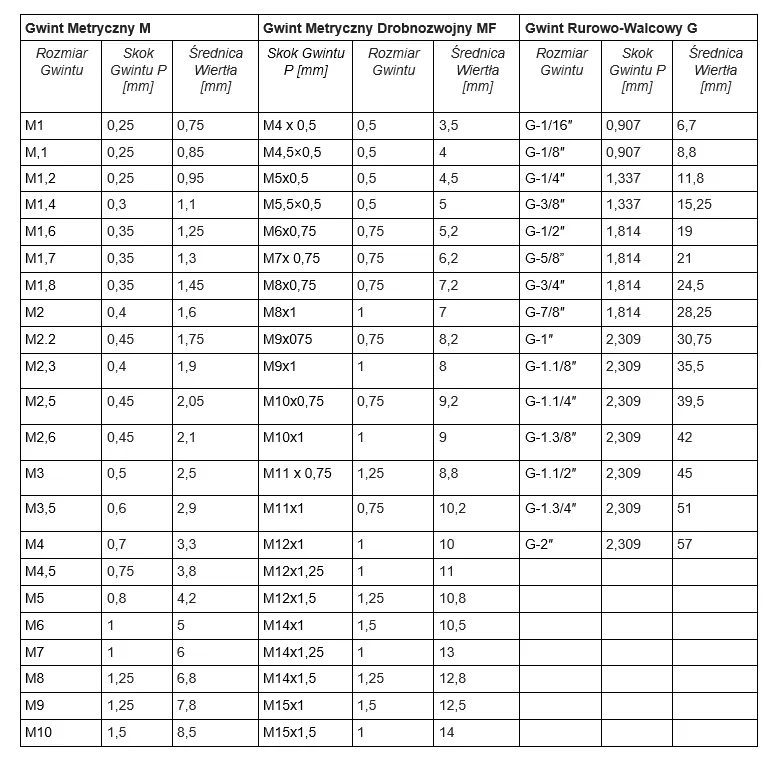

Jak skok gwintu zmienia wszystko? Tabela dla gwintów drobnozwojnych M12

Jak już wspomniałem, gwinty M12 mogą mieć różne skoki, zwłaszcza te drobnozwojne. W ich przypadku standardowe wiertło 10,2 mm będzie zbyt małe i doprowadzi do złamania gwintownika. Pamiętaj, że im mniejszy skok gwintu, tym większa średnica wiertła jest potrzebna. Poniższa tabela przedstawia zalecane średnice wierteł dla najpopularniejszych gwintów drobnozwojnych M12:

Skok gwintu M12	Zalecana średnica wiertła
M12x1,75 (normalny)	10,2 mm
M12x1,50 (drobny)	10,5 mm
M12x1,25 (drobny)	10,8 mm
M12x1,00 (bardzo drobny)	11,0 mm

Prosty wzór, który uratuje cię w każdej sytuacji: oblicz sam średnicę wiertła

Jeśli nie masz pod ręką tabeli lub potrzebujesz wywiercić otwór pod nietypowy gwint, możesz skorzystać z prostego wzoru, który pozwoli Ci samodzielnie obliczyć średnicę wiertła. Jest to uniwersalna zasada dla gwintów metrycznych. Wzór wygląda następująco: d = D - P, gdzie:

• d to średnica wiertła (średnica otworu pod gwint),
• D to nominalna średnica gwintu (w naszym przypadku 12 mm dla M12),
• P to skok gwintu.

Weźmy przykład gwintu M12x1,75. Podstawiając wartości do wzoru, otrzymujemy: d = 12 mm - 1,75 mm = 10,25 mm. Zauważ, że standardowo podaje się 10,2 mm. Różnica 0,05 mm jest często pomijana w praktyce, ponieważ wiertła zazwyczaj są dostępne w krokach co 0,1 mm lub 0,5 mm, a niewielkie odchylenie na plus (czyli nieco mniejszy otwór) jest zazwyczaj bezpieczniejsze niż na minus. Jednakże, jeśli masz możliwość użycia wiertła 10,25 mm, będzie to najbardziej precyzyjny wybór.

Materiał ma znaczenie: jak dopasować wiertło do stali, aluminium i innych metali?

Poza skokiem gwintu, kolejnym niezwykle ważnym czynnikiem wpływającym na dobór średnicy wiertła jest rodzaj obrabianego materiału. Różne metale mają odmienne właściwości, takie jak twardość, ciągliwość czy skłonność do "ciągnięcia", co może wymagać drobnej korekty średnicy otworu. Ignorowanie tego aspektu może prowadzić do uszkodzenia gwintownika, niepełnego gwintu lub problemów z jego nacięciem.

Wiercenie w stali twardej i nierdzewnej: dlaczego potrzebujesz większego otworu?

Wiercenie i gwintowanie w materiałach twardych, takich jak stal nierdzewna, stal wysokostopowa czy hartowana, to zawsze wyzwanie. Materiały te stawiają duży opór narzędziom, co zwiększa ryzyko złamania gwintownika. Dlatego w takich przypadkach często zaleca się stosowanie wiertła o nieco większej średnicy niż wynikałoby to z czystego wzoru. Dla gwintu M12x1,75 zamiast standardowych 10,2 mm, możesz rozważyć użycie wiertła 10,3 mm lub nawet 10,4 mm. Ten niewielki wzrost średnicy otworu zmniejszy opory podczas gwintowania, ułatwi odprowadzanie wiórów i znacząco zredukuje ryzyko uszkodzenia gwintownika. Pamiętaj jednak, aby nie przesadzić, by gwint nie stał się zbyt płytki.

Jak wiercić w metalach miękkich (aluminium, mosiądz)?

Metale miękkie, takie jak aluminium, mosiądz czy miedź, zachowują się inaczej podczas obróbki. Są bardziej plastyczne i mają tendencję do "ciągnięcia" materiału podczas wiercenia i gwintowania. W ich przypadku zazwyczaj można pozostać przy standardowej średnicy wiertła (np. 10,2 mm dla M12x1,75). Niektórzy specjaliści, dążąc do uzyskania ciaśniejszego pasowania gwintu, decydują się na nieznaczne zmniejszenie średnicy wiertła (np. o 0,05 mm), ale należy to robić z dużą ostrożnością. Kluczowe jest tutaj stosowanie odpowiedniego smarowania i niskich obrotów, aby uniknąć zapychania się gwintownika i deformacji materiału.

Tworzywa sztuczne i drewno: specyfika wiercenia pod gwint M12

W przypadku tworzyw sztucznych i drewna, zasady doboru wiertła pod gwint M12 mogą być nieco inne. Materiały te są elastyczne i mają inną strukturę niż metale. Często wymagają nieco mniejszych otworów, ponieważ materiał po nacięciu gwintu "wraca" do pewnego stopnia, zapewniając ciaśniejsze połączenie. Wiele zastosowań w tych materiałach wykorzystuje też specjalne wkręty samogwintujące, które nie wymagają wcześniejszego nacinania gwintu. Jeśli jednak planujesz naciąć gwint M12 w tworzywie sztucznym lub drewnie za pomocą gwintownika, możesz bazować na zasadach dla metali miękkich, ale zawsze warto przeprowadzić próbę na kawałku materiału, aby upewnić się co do optymalnej średnicy.

Praktyczny poradnik: jak krok po kroku wywiercić idealny otwór pod gwint M12?

Sama wiedza o średnicy wiertła to dopiero początek. Równie ważna jest prawidłowa technika wiercenia i gwintowania. Jako praktyk, wiem, że nawet najlepsze narzędzia nie pomogą, jeśli zabraknie precyzji i uwagi. Oto mój sprawdzony poradnik, jak krok po kroku wywiercić idealny otwór pod gwint M12.

Przygotowanie to podstawa: trasowanie, punktowanie i dobór narzędzi

1. Trasowanie i punktowanie: Zawsze zaczynaj od dokładnego zaznaczenia miejsca wiercenia. Użyj rysika traserskiego i miarki, a następnie wykonaj wyraźne wgłębienie punktakiem. To zapobiegnie "uciekaniu" wiertła na początku wiercenia i zapewni precyzyjne umiejscowienie otworu.
2. Zabezpieczenie elementu: Upewnij się, że obrabiany element jest stabilnie zamocowany w imadle lub na stole wiertarki. Ruch elementu podczas wiercenia jest niebezpieczny i prowadzi do krzywych otworów.
3. Dobór wiertła i wiertarki: Wybierz odpowiednie wiertło (HSS dla stali, HSS-Co dla stali nierdzewnej, węglikowe dla twardych materiałów) o wcześniej ustalonej średnicy. Sprawdź, czy jest ostre. Dobierz wiertarkę najlepiej stołową, która zapewni prostopadłość.
4. Wybór gwintowników: Do gwintowania ręcznego potrzebujesz zazwyczaj zestawu trzech gwintowników: zdzieraka (oznaczonego jednym pierścieniem), pośredniego (dwoma pierścieniami) i wykańczaka (bez pierścieni). Do gwintowania maszynowego często wystarczy jeden gwintownik maszynowy.

Technika wiercenia: jak utrzymać prostopadłość i odpowiednie obroty?

Prostopadłość to słowo klucz. Jeśli masz wiertarkę stołową, użyj jej to gwarantuje idealnie prostopadły otwór. W przypadku wiertarki ręcznej, staraj się wiercić jak najbardziej prosto, kontrolując kąt z kilku stron. Możesz użyć specjalnych prowadnic. Niezwykle ważne jest również dobranie odpowiednich obrotów wiertarki. Zbyt wysokie obroty powodują przegrzewanie się wiertła i materiału, a zbyt niskie mogą prowadzić do zrywania wiórów i nierównego wiercenia. Zasadniczo, im twardszy materiał i większa średnica wiertła, tym niższe obroty. Dla stali nierdzewnej i twardych stopów obroty powinny być znacznie niższe niż dla aluminium czy mosiądzu.

Rola chłodzenia: kiedy i jakiego smarowania używać, by nie zniszczyć gwintownika?

Nie mogę wystarczająco podkreślić, jak ważna jest rola chłodzenia i smarowania, szczególnie podczas gwintowania. Stosowanie chłodziwa (emulsji, oleju do gwintowania) jest absolutnie niezbędne, zwłaszcza w twardych materiałach. Chłodzenie:

• Zapobiega przegrzewaniu się: Zarówno wiertło, jak i gwintownik generują dużo ciepła podczas pracy. Chłodziwo odprowadza to ciepło, chroniąc narzędzia przed szybkim zużyciem i utratą twardości.
• Przedłuża żywotność narzędzi: Zmniejszenie temperatury i tarcia znacząco wydłuża okres eksploatacji wierteł i gwintowników, oszczędzając Twoje pieniądze.
• Ułatwia odprowadzanie wiórów: Chłodziwo pomaga wypłukiwać wióry z otworu, zapobiegając ich klinowaniu się i zatykaniu gwintownika, co jest częstą przyczyną jego złamania.
• Poprawia jakość gwintu: Dzięki lepszemu smarowaniu gwintownik pracuje płynniej, co przekłada się na czystszy i precyzyjniejszy gwint.

Podczas gwintowania ręcznego pamiętaj, aby po każdym obrocie do przodu (lub co pół obrotu w twardych materiałach) cofnąć gwintownik o około 1/4 obrotu. To pozwala na złamanie i usunięcie wiórów, co jest kluczowe dla płynnej pracy i zapobiegania zaklinowaniu.

Najczęstsze błędy podczas wiercenia pod gwinty i jak ich uniknąć

Nawet doświadczonym majsterkowiczom zdarzają się błędy. Kluczem jest ich świadomość i wiedza, jak ich unikać. Oto najczęstsze problemy, z którymi spotykam się w praktyce, oraz sposoby, by ich nie powielać.

Złamany gwintownik w otworze: jak uniknąć najgorszego scenariusza?

Złamany gwintownik w otworze to jeden z najgorszych scenariuszy, który może zrujnować cały projekt. Jak tego uniknąć?

• Zbyt małe wiertło: To najczęstsza przyczyna. Jak już mówiłem, zbyt mały otwór oznacza zbyt duży opór dla gwintownika. Zawsze sprawdzaj średnicę wiertła!
• Brak smarowania/chłodzenia: Praca "na sucho" drastycznie zwiększa tarcie i temperaturę, co osłabia gwintownik i powoduje jego zaklinowanie.
• Zbyt duża siła: Nie próbuj "przeciskać" gwintownika na siłę. Gwintowanie wymaga cierpliwości i wyczucia. Jeśli czujesz duży opór, cofnij gwintownik, usuń wióry i sprawdź, czy nie ma innych przyczyn.
• Brak cofania gwintownika: Podczas gwintowania ręcznego, regularne cofanie gwintownika (o 1/4 obrotu) jest kluczowe do łamania i usuwania wiórów. Bez tego wióry zapychają się, blokując narzędzie.
• Krzywe gwintowanie: Rozpoczęcie gwintowania pod kątem powoduje nierównomierne obciążenie gwintownika, co może prowadzić do jego złamania. Zawsze upewnij się, że gwintownik wchodzi prosto.

"Płytki" lub zerwany gwint: diagnoza problemu i sposoby zapobiegania

Gwint, który nie ma pełnego profilu zwoju, jest "płytki" i nie zapewni odpowiedniej wytrzymałości. Zerwany gwint to z kolei całkowita katastrofa. Jak temu zapobiec?

• Zbyt duży otwór: To główna przyczyna. Jeśli otwór jest za duży, gwintownik nie ma wystarczającej ilości materiału, aby naciąć pełny gwint. Zawsze używaj wiertła o prawidłowej średnicy (lub nieco mniejszego dla materiałów miękkich, ale z rozwagą).
• Niewłaściwa technika gwintowania: Zbyt szybkie, nierównomierne lub zbyt agresywne gwintowanie może uszkodzić delikatne zwoje, zwłaszcza w materiałach miękkich.
• Zużyty gwintownik: Tępy lub uszkodzony gwintownik nie naciśnie prawidłowego gwintu. Regularnie sprawdzaj stan swoich narzędzi.

Przeczytaj również: Wiertło pod M6: 5,0 mm to standard, ale czy zawsze? Poradnik

Kiedy wiertło "pali się" lub szybko tępi: co robisz nie tak?

Szybkie zużycie wiertła lub jego przegrzewanie się (charakterystyczne "palenie" materiału) to sygnał, że coś robisz źle. Oto najczęstsze przyczyny:

• Niewłaściwe obroty: Zbyt wysokie obroty, zwłaszcza w twardych materiałach, generują ogromne tarcie i ciepło, co szybko tępi wiertło. Zbyt niskie obroty mogą z kolei powodować drgania i nieefektywne wiercenie.
• Brak chłodzenia: Bez odpowiedniego chłodziwa wiertło szybko się przegrzewa i traci swoje właściwości tnące.
• Tępe wiertło: Używanie tępego wiertła to jak próba cięcia nożem bez ostrza zamiast ciąć, szlifuje, generując ciepło i nie posuwając się do przodu. Regularnie ostrz wiertła lub wymieniaj na nowe.
• Zły rodzaj wiertła do materiału: Do stali nierdzewnej potrzebujesz wierteł kobaltowych (HSS-Co), do twardych stali wierteł z węglików spiekanych. Użycie standardowego wiertła HSS w takich materiałach szybko je zniszczy.
• Zbyt duży nacisk: Zamiast zwiększać nacisk, gdy wiertło nie chce "gryźć", zmniejsz obroty i upewnij się, że wiertło jest ostre i odpowiednie do materiału.
