Jak założyć gąsienice w koparce? Bezpieczny montaż krok po kroku

Wymiana gąsienic w koparce to zadanie wymagające precyzji, odpowiednich narzędzi i przede wszystkim ścisłego przestrzegania zasad bezpieczeństwa. W tym szczegółowym poradniku, jako Adam Mazurek, ekspert z wieloletnim doświadczeniem, przeprowadzę Cię przez każdy etap tego procesu od przygotowania maszyny, przez demontaż starej gąsienicy i inspekcję podwozia, aż po montaż, prawidłowe napinanie nowej gąsienicy i niezbędne testy. Moim celem jest dostarczenie praktycznych wskazówek, które pomogą Ci wykonać tę czynność sprawnie, bezpiecznie i efektywnie, minimalizując ryzyko awarii i przedłużając żywotność Twojego sprzętu.

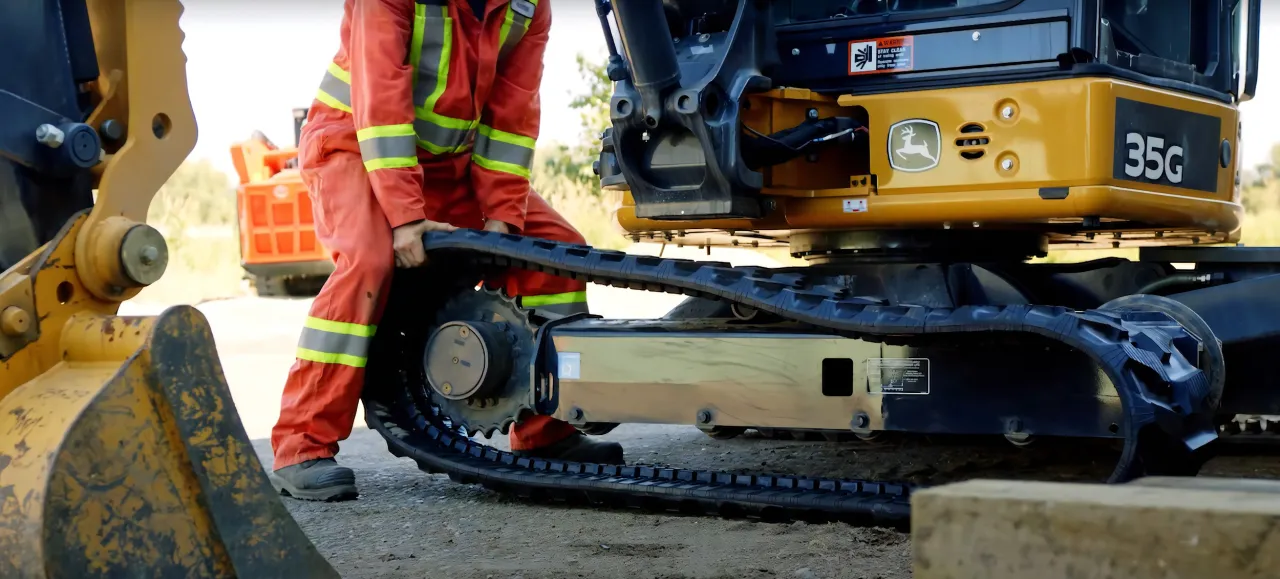

Bezpieczeństwo przede wszystkim: Przygotowanie do wymiany gąsienic

Zanim przystąpisz do jakichkolwiek prac przy podwoziu koparki, bezpieczeństwo musi być Twoim priorytetem. Niewłaściwe przygotowanie może prowadzić do poważnych wypadków. Zawsze pamiętaj, że pracujesz z ciężkim sprzętem, gdzie każdy błąd może mieć daleko idące konsekwencje.

• Ustaw maszynę na twardym, równym i stabilnym podłożu, które jest w stanie udźwignąć jej ciężar. Unikaj pochyłości i miękkiego gruntu.
• Zablokuj maszynę, aby uniemożliwić jej przypadkowe przemieszczenie.
• Opuść lemiesz lub łyżkę na ziemię, aby zapewnić dodatkową stabilność.
• Wyłącz silnik i wyjmij kluczyki ze stacyjki, aby nikt nie uruchomił maszyny przypadkowo.
• Zawsze zapoznaj się z instrukcją obsługi (DTR) konkretnego modelu koparki. Każda maszyna może mieć swoje specyficzne wymagania i procedury.

Do przeprowadzenia wymiany gąsienic potrzebujesz również odpowiednich narzędzi i środków ochrony osobistej:

• Zestaw kluczy nasadowych (szczególnie do kalamitki)
• Smarownica (tawotnica) ręczna lub pneumatyczna
• Łom lub łyżka montażowa
• Młotek
• Pasy transportowe (opcjonalnie, ale bardzo pomocne)

• Rękawice robocze
• Okulary ochronne
• Obuwie z metalowym noskiem

Chcę podkreślić, że praca pod uniesioną maszyną jest absolutnie zabroniona bez dodatkowych, stabilnych podpór. Nigdy nie polegaj wyłącznie na hydraulice maszyny. Co więcej, podczas luzowania smaru z układu napinającego gąsienicę, pamiętaj, że smar jest pod bardzo wysokim ciśnieniem. Nigdy nie należy stawać w osi koła napinającego, ponieważ wypływający smar może być niebezpieczny, a cofające się koło może spowodować poważne obrażenia.

Demontaż starej gąsienicy: Praktyczny przewodnik

Demontaż gąsienicy rozpoczynamy od poluzowania jej naciągu. Zlokalizuj zawór smarowy, czyli kalamitkę, która zazwyczaj znajduje się w obudowie mechanizmu napinającego, z boku podwozia. Użyj odpowiedniego klucza, aby ostrożnie i powoli ją odkręcić.

1. Po zlokalizowaniu kalamitki, przygotuj naczynie na wypływający smar.
2. Ostrożnie i powoli odkręć kalamitkę, pozwalając smarowi na kontrolowane wypływanie.
3. Obserwuj, jak koło napinające stopniowo cofa się, a gąsienica staje się coraz luźniejsza. Proces ten musi być kontrolowany nie odkręcaj zaworu zbyt gwałtownie.
4. Gdy gąsienica będzie wystarczająco luźna, zakręć kalamitkę, aby zapobiec dalszemu wyciekowi smaru.

Po poluzowaniu naciągu gąsienicy, musisz unieść koparkę. Wykorzystaj do tego łyżkę i ramię maszyny, podnosząc jedną stronę podwozia. Kiedy maszyna jest uniesiona, możesz, najlepiej z pomocą drugiej osoby (jedna w kabinie, druga przy gąsienicy), obrócić mechanizmem jezdnym. To pozwoli na zsuniecie gąsienicy z koła napędowego (gwiazdy) i koła napinającego. Czasem pomocne okazują się łomy lub długie pręty, aby podważyć gąsienicę i ułatwić jej zsunięcie.

Inspekcja podwozia: Co sprawdzić po zdjęciu gąsienicy?

Zdjęcie gąsienicy to idealny moment na dokładną inspekcję całego podwozia. Nie lekceważ tego etapu, ponieważ zaniedbania w tym obszarze mogą prowadzić do znacznie droższych napraw w przyszłości. Zwróć uwagę na następujące elementy:

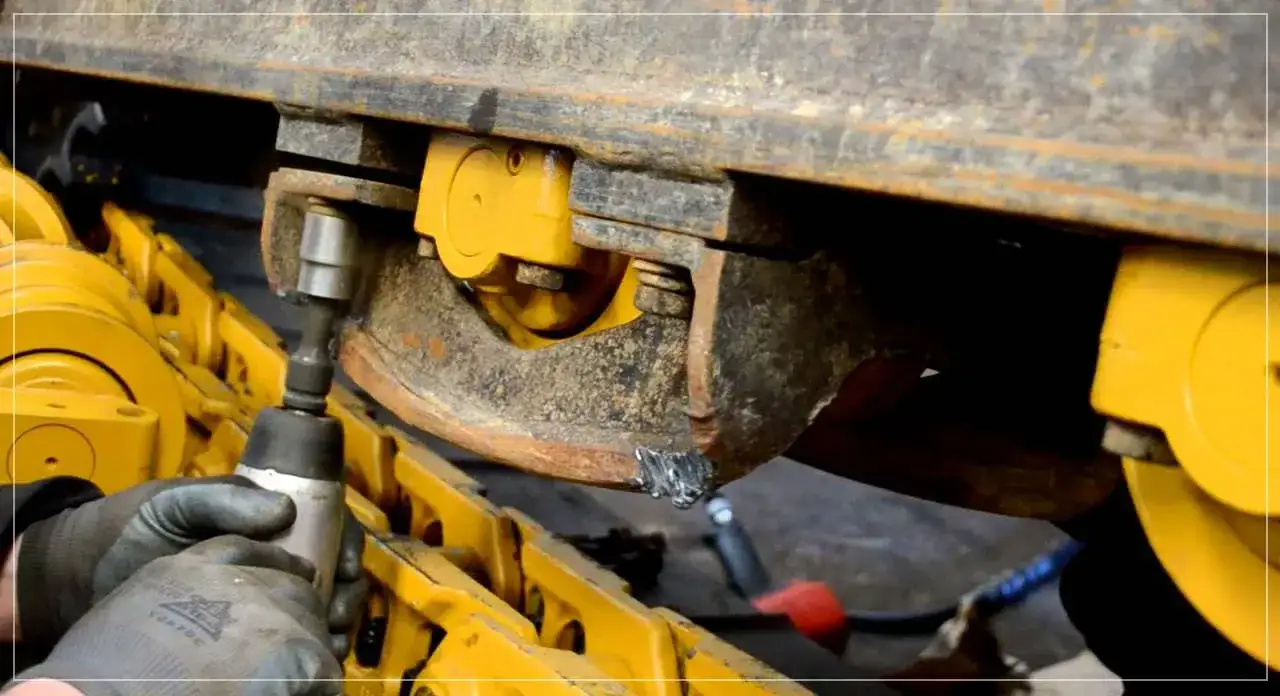

• Rolki jezdne: Sprawdź, czy nie mają nadmiernych luzów, pęknięć, wyszczerbień lub czy nie są zatarte (nie obracają się swobodnie). Zwróć uwagę na stan ich bieżni.
• Koło napinające (idler): Obejrzyj je pod kątem pęknięć, nadmiernego zużycia bieżni oraz luzów na osi. Upewnij się, że swobodnie się obraca.
• Koło napędowe (gwiazda): Skontroluj zęby gwiazdy. Czy nie są nadmiernie zużyte, wyszczerbione lub spiczaste? Ostre zęby to sygnał, że gwiazda wymaga wymiany.
• Osłony i prowadnice gąsienicy: Sprawdź, czy nie są uszkodzone, pęknięte lub zgięte.
• Rama podwozia: Poszukaj pęknięć, odkształceń lub innych uszkodzeń konstrukcyjnych.

Sygnały alarmowe, takie jak nadmierne luzy, wyraźne pęknięcia, zatarte rolki, czy spiczaste zęby gwiazdy, wskazują, że sama wymiana gąsienic może być niewystarczająca. W takich przypadkach konieczna jest głębsza interwencja serwisowa. Moim zdaniem, ignorowanie tych sygnałów to prosta droga do poważnej awarii, która unieruchomi maszynę na dłużej i wygeneruje znacznie wyższe koszty naprawy.

Montaż nowej gąsienicy: Sprawdzone techniki

Po dokładnej inspekcji podwozia i ewentualnej wymianie uszkodzonych elementów, możesz przystąpić do montażu nowej gąsienicy. Rozłóż nową gąsienicę przed podwoziem w taki sposób, aby jej wewnętrzna strona była skierowana do góry, a kierunek montażu był zgodny z kierunkiem jazdy maszyny. Upewnij się, że jest ona ułożona w miarę prosto, co ułatwi jej późniejsze naciąganie.

1. Nałożenie na koło napędowe: Najpierw nałóż gąsienicę na koło napędowe (gwiazdę). Możesz to zrobić ręcznie, ale często pomocne jest użycie łyżki koparki lub pasów transportowych do podniesienia i umieszczenia gąsienicy na gwieździe.
2. Wciąganie na rolki: Następnie, stopniowo naciągaj gąsienicę na rolki jezdne i koło napinające. W tym miejscu niezwykle przydatne okazują się długie pręty lub łyżki montażowe, którymi możesz podważyć gąsienicę i naprowadzić ją na właściwe miejsce.
3. Wykorzystanie ruchu obrotowego: Poproś drugą osobę o powolne uruchomienie mechanizmu jezdnego (obracanie podwoziem). Ruch obrotowy pomoże "wciągnąć" gąsienicę na wszystkie rolki i koła. Zachowaj szczególną ostrożność i upewnij się, że nikt nie znajduje się w niebezpiecznej strefie.
4. Kontrola ułożenia: Upewnij się, że gąsienica jest prawidłowo ułożona na wszystkich elementach podwozia i nie ma żadnych zacięć czy skoszeń.

Podczas nakładania gąsienicy często popełnia się kilka błędów, których warto unikać:

• Niewłaściwe ułożenie gąsienicy przed montażem: Upewnij się, że jest ona rozłożona w odpowiednim kierunku i nie jest skręcona.
• Brak odpowiedniego wsparcia: Próba montażu gąsienicy bez uniesienia maszyny lub bez pomocy narzędzi jest nieefektywna i niebezpieczna.
• Zbyt szybkie obracanie podwoziem: Może to spowodować uszkodzenie gąsienicy lub elementów podwozia, a także utrudnić jej prawidłowe ułożenie.
• Próba siłowego rozwiązania problemu: Jeśli gąsienica nie chce wejść na miejsce, sprawdź, co ją blokuje, zamiast używać nadmiernej siły.

Prawidłowe napinanie gąsienicy: Klucz do długiej żywotności

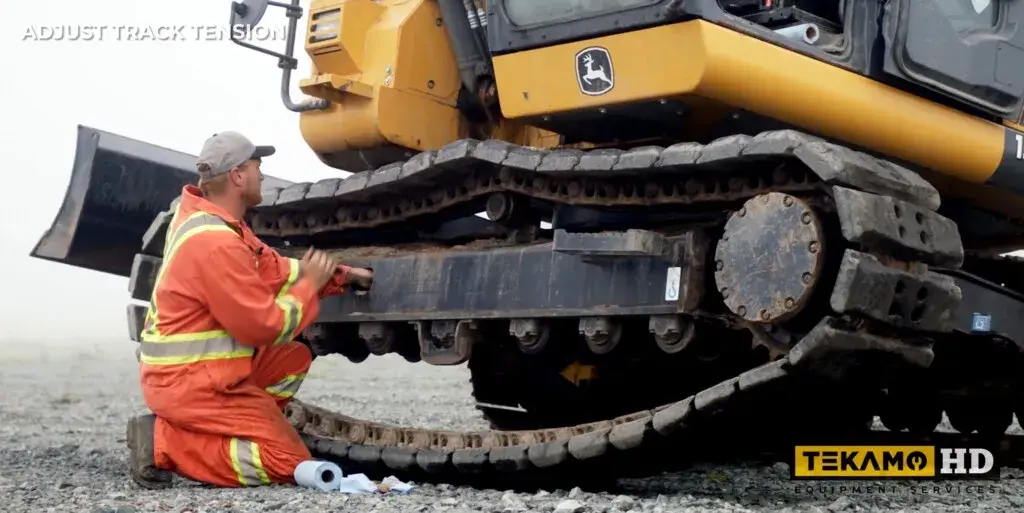

Po założeniu nowej gąsienicy, najważniejszym krokiem jest jej prawidłowe napięcie. Użyj smarownicy (ręcznej lub pneumatycznej) i wtłaczaj smar do cylindra napinającego przez kalamitkę, którą wcześniej odkręciłeś. Wtłaczaj smar powoli i obserwuj, jak koło napinające wysuwa się, a gąsienica stopniowo się napina. Pamiętaj, aby nie przesadzić z ilością smaru.

Pojęcie "prawidłowego zwisu gąsienicy" odnosi się do optymalnego luzu, jaki powinna mieć gąsienica między rolkami. Mierzy się go pośrodku podwozia, zazwyczaj między rolką podtrzymującą a kołem napinającym. Typowe wartości zwisu wynoszą od 20 do 40 mm, ale dokładne dane zawsze znajdziesz w instrukcji obsługi (DTR) konkretnej maszyny. Pomiaru dokonuje się po uniesieniu podwozia, aby gąsienica swobodnie zwisała. Oto jak to zrobić:

1. Unieś podwozie koparki, tak aby gąsienica swobodnie zwisała.
2. Znajdź środek podwozia, między rolką podtrzymującą a kołem napinającym.
3. Przy użyciu miarki zmierz odległość od dolnej krawędzi ramy podwozia do górnej krawędzi gąsienicy. To jest Twój zwis.

Zbyt luźne napięcie gąsienicy to poważny problem. Gąsienica może wtedy spaść z rolek lub kół, zwłaszcza podczas manewrowania na nierównym terenie. To nie tylko przerywa pracę, ale może również uszkodzić elementy podwozia lub samą gąsienicę, prowadząc do kosztownych przestojów i napraw. Moim zdaniem, lepiej poświęcić chwilę na dokładne napięcie, niż później zmagać się z konsekwencjami.

Z kolei zbyt mocne napięcie gąsienicy jest równie szkodliwe, a często nawet bardziej podstępne, ponieważ skutki nie są widoczne od razu. Prowadzi ono do przyspieszonego zużycia elementów podwozia, takich jak rolki jezdne, tuleje, sworznie, a także koła napinające i napędowe. Zwiększone tarcie i obciążenia skracają żywotność tych komponentów, generując wysokie koszty eksploatacji. Pamiętaj, że według statystyk, około 70% awarii podwozia gąsienicowego wynika właśnie z nieprawidłowego napięcia gąsienic.

Ostatnie kroki: Testy i konserwacja po montażu gąsienic

Po prawidłowym napięciu gąsienicy, nie możesz od razu uznać pracy za zakończoną. Kluczowa jest jazda próbna. Uruchom maszynę i wykonaj kilka manewrów, jeżdżąc do przodu i do tyłu, a także obracając koparką w miejscu. Obserwuj, jak zachowują się gąsienice czy nie ma żadnych niepokojących dźwięków, zacięć, czy nadmiernego luzu. Zwróć uwagę, czy gąsienice poruszają się płynnie i równomiernie.

Po wykonaniu jazdy próbnej, ponowna kontrola napięcia gąsienicy jest absolutnie obowiązkowym krokiem. Gąsienica, zwłaszcza nowa, może "ułożyć się" po pierwszych ruchach, co może zmienić jej naciąg. Ponowny pomiar i ewentualna korekta zapewnią, że maszyna będzie pracować z optymalnym napięciem, co jest kluczowe dla jej prawidłowej eksploatacji i długowieczności podwozia.

Aby nowe gąsienice służyły jak najdłużej, pamiętaj o kilku zasadach konserwacji:

• Regularna kontrola napięcia: Sprawdzaj napięcie gąsienic co kilkadziesiąt godzin pracy, a także po pracy w trudnym terenie (np. błoto, piasek).
• Czyszczenie podwozia: Regularnie usuwaj błoto, kamienie i inne zanieczyszczenia z podwozia. Nagromadzone materiały mogą zwiększać tarcie i przyspieszać zużycie.
• Unikanie ostrych zakrętów: Staraj się unikać gwałtownych, ostrych zakrętów, zwłaszcza na twardym podłożu, ponieważ bardzo obciążają one podwozie.
• Prawidłowa technika jazdy: Operator powinien być świadomy wpływu stylu jazdy na żywotność gąsienic i podwozia.
• Smarowanie: Zgodnie z DTR maszyny, regularnie smaruj punkty wymagające konserwacji.

Pamiętaj, że regularna kontrola i prawidłowe napięcie gąsienic mogą wydłużyć żywotność komponentów podwozia nawet o 50%. To inwestycja, która z pewnością się opłaci.
