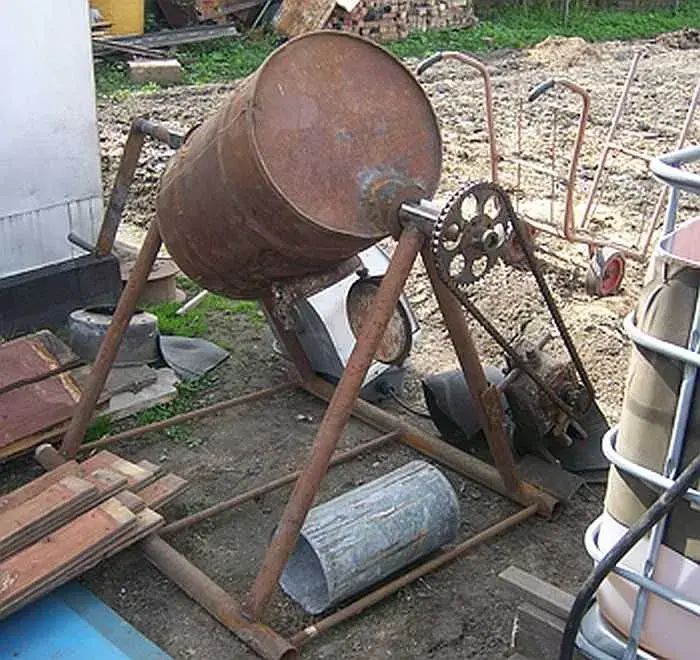

Betoniarka DIY: Jak zbudować solidną maszynę i czy to się opłaca?

Ten artykuł to praktyczny przewodnik dla każdego majsterkowicza, który rozważa samodzielną budowę betoniarki. Dowiesz się, czy takie przedsięwzięcie jest opłacalne, jakie materiały i narzędzia są niezbędne, a także poznasz szczegółową instrukcję krok po kroku, która pomoże Ci stworzyć solidne i funkcjonalne urządzenie.

Zanim zaczniesz spawać: czy budowa własnej betoniarki wciąż ma sens?

Zastanawiając się nad budową własnej betoniarki, wielu z nas od razu myśli o oszczędnościach. I słusznie, bo potencjalne oszczędności mogą być znaczące, ale tylko pod pewnymi warunkami. Z mojego doświadczenia wynika, że budowa betoniarki DIY jest naprawdę opłacalna, jeśli masz już dostęp do większości kluczowych komponentów. Mam na myśli silnik, solidną beczkę na bęben, a także złom stalowy, który posłuży do budowy ramy. Jeśli musisz kupować wszystkie te elementy nowe, sytuacja zmienia się diametralnie. Koszt zakupu nowego silnika, przekładni, a także profili stalowych może zbliżyć się, a nawet przekroczyć cenę nowej, małej betoniarki dostępnej w marketach budowlanych. Dziś bez problemu znajdziesz modele o pojemności 80-130 litrów w cenach od około 800 do 1000 zł.

• Oszczędność: Znacząca, jeśli masz większość części.
• Koszt nowych części: Może być porównywalny z ceną gotowej betoniarki marketowej.

Mimo to, nie zawsze chodzi tylko o pieniądze. Często główną motywacją do podjęcia się takiego projektu jest czysta satysfakcja z samodzielnego wykonania czegoś trwałego i funkcjonalnego. Wiele osób, w tym i ja, ceni sobie możliwość stworzenia urządzenia, które będzie solidniejsze i potencjalnie większe niż najtańsze modele sklepowe. Te "jednorazówki" z marketu, choć kuszą ceną, często nie grzeszą wytrzymałością. Samoróbka, wykonana z dbałością o szczegóły i z mocniejszych materiałów, ma szansę służyć znacznie dłużej i lepiej radzić sobie z ciężkimi zadaniami.

• Satysfakcja z pracy: Ogromna radość z samodzielnego stworzenia maszyny.
• Większa solidność: Możliwość użycia mocniejszych materiałów niż w tanich modelach.
• Potencjalnie większa pojemność: Dostosowanie rozmiaru do własnych potrzeb.
• Dłuższa żywotność: Trwałość często przewyższa gotowe, budżetowe rozwiązania.

Zanim jednak chwycisz za spawarkę, musisz ocenić swoje umiejętności i zasoby. Budowa betoniarki to projekt, który wymaga pewnych podstawowych zdolności. Niezbędna będzie umiejętność spawania, choćby na podstawowym poziomie, a także elementarna wiedza z zakresu elektryki, aby bezpiecznie podłączyć silnik. Do tego dochodzą zdolności mechaniczne, które pomogą w montażu i dopasowaniu poszczególnych elementów. Co do narzędzi, lista jest dość standardowa dla każdego majsterkowicza, ale bez nich ani rusz.

• Wymagane umiejętności:
  • Spawanie (podstawowe).
  • Podstawowa wiedza z zakresu elektryki.
  • Zdolności mechaniczne.
• Niezbędne narzędzia:
  • Spawarka.
  • Szlifierka kątowa.
  • Wiertarka.
  • Podstawowe narzędzia ręczne (klucze, młotek, miarka).
  • Sprzęt ochronny (rękawice, okulary).

Fundament twojego projektu: wybór koncepcji i kluczowych komponentów

Kiedy już zdecydujesz się na budowę, pierwszym krokiem jest wybór koncepcji bębna. Z mojego doświadczenia wynika, że najczęściej wybiera się jedno z dwóch rozwiązań: wykorzystanie metalowej beczki lub bębna ze starej pralki automatycznej. Każde z nich ma swoje plusy i minusy, które warto rozważyć przed podjęciem decyzji. Beczka, na przykład 200-litrowa po oleju, oferuje dużą pojemność, ale może wymagać dodatkowych wzmocnień i zabezpieczenia przed korozją. Bęben z pralki jest zazwyczaj nierdzewny i wytrzymały, ale jego pojemność jest ograniczona.

Kolejnym niezwykle ważnym elementem jest silnik i cały układ napędowy. To serce betoniarki, które musi być odpowiednio dobrane. Zdecydowanie polecam silnik jednofazowy 230V o mocy minimum 1,1 kW, najlepiej z prędkością obrotową około 1400 obr./min. Kluczowe jest, aby miał on wysoki moment rozruchowy, co pozwoli mu ruszyć z pełnym obciążeniem. Pamiętaj, że optymalna prędkość obrotowa bębna to 25-30 obrotów na minutę. Oznacza to, że potrzebujesz solidnej przekładni redukującej obroty. Najpopularniejsze metody przeniesienia napędu to przekładnia pasowa (łatwa w regulacji i montażu), ale można też zastosować przekładnie ślimakowe lub wykorzystać elementy z innych maszyn, na przykład most napędowy od Fiata 126p, a nawet skrzynię biegów, co jest już bardziej zaawansowanym rozwiązaniem.

• Wymagania silnika:
  • Typ: Jednofazowy 230V.
  • Moc: Minimum 1,1 kW (im więcej, tym lepiej dla cięższych zadań).
  • Prędkość obrotowa: Około 1400 obr./min.
  • Cecha kluczowa: Wysoki moment rozruchowy.
• Przekładnia:
  • Cel: Redukcja obrotów do 25-30 obr./min na bębnie.
  • Popularne metody: Przekładnia pasowa (koła pasowe i paski klinowe), przekładnia ślimakowa, gotowe zestawy z wieńcem zębatym.
  • Alternatywy DIY: Elementy z innych maszyn (np. most napędowy od Fiata 126p, skrzynia biegów).

Rama nośna to podstawa stabilności całej konstrukcji. Musi być solidna i wytrzymała, aby wytrzymać ciężar bębna z zaprawą oraz dynamiczne siły powstające podczas mieszania. Najczęściej spawam ją z profili stalowych, takich jak kształtowniki zamknięte (np. kwadratowe lub prostokątne) lub kątowniki. Pamiętaj, aby przewidzieć miejsce na koła, co znacznie ułatwi transport betoniarki po placu budowy.

Wewnątrz bębna kluczowe są mieszadła. Bez nich beton nie będzie się efektywnie mieszał, a jedynie ślizgał po ściankach. Zazwyczaj przyspawuję 2 lub 3 płaskowniki pod odpowiednim kątem. To one odpowiadają za przerzucanie i mieszanie materiału. Równie ważny jest mechanizm przechyłu bębna, który umożliwi opróżnianie betoniarki. Od najprostszych rozwiązań z blokowaną dźwignią, po bardziej zaawansowane mechanizmy "na korbę" z przekładnią, które znacznie ułatwiają operowanie ciężkim bębnem, zwłaszcza gdy jest pełny. Wybór zależy od Twoich umiejętności i dostępnych materiałów.

• Mieszadła:
  • Ilość: 2 lub 3 płaskowniki przyspawane wewnątrz bębna.
  • Cel: Efektywne przerzucanie i mieszanie materiału.
  • Kąt: Odpowiednio dobrany, aby zapobiec ślizganiu się zaprawy.
• Mechanizm przechyłu:
  • Funkcja: Umożliwia opróżnianie bębna.
  • Opcje: Prosta blokowana dźwignia lub mechanizm "na korbę" z przekładnią.

Warsztat w gotowości: lista materiałów i narzędzi

Zanim zaczniesz, warto zebrać wszystkie niezbędne komponenty. Gdzie ich szukać? Ja często zaczynam od przeglądu starych urządzeń pralki to prawdziwa kopalnia bębnów, a nawet silników, choć te ostatnie wymagają weryfikacji. Skupy złomu to kolejne świetne miejsce na znalezienie profili stalowych czy innych metalowych elementów. Portale ogłoszeniowe, takie jak OLX, są idealne do wyszukiwania używanych silników czy przekładni w dobrych cenach. Jeśli potrzebujesz nowych profili stalowych lub innych drobnych elementów, sklepy budowlane i hurtownie stali to oczywisty wybór.

• Stare urządzenia: Pralki (bęben), inne maszyny (silniki, przekładnie).
• Skupy złomu: Profile stalowe, metalowe elementy ramy.
• Portale ogłoszeniowe (np. OLX): Używane silniki, przekładnie, koła.
• Sklepy budowlane/hurtownie stali: Nowe profile stalowe, śruby, nakrętki, drobne akcesoria.

Do budowy ramy najlepiej sprawdzą się profile stalowe o odpowiedniej grubości. Kształtowniki zamknięte (kwadratowe lub prostokątne) są bardzo wytrzymałe i zapewniają dużą stabilność konstrukcji. Kątowniki również mogą być użyte, zwłaszcza do wzmocnień. Ważne, aby były wystarczająco grube, by wytrzymać obciążenia, ale jednocześnie nie na tyle, by utrudniać obróbkę i znacząco zwiększać wagę.

A oto lista narzędzi, bez których nie wyobrażam sobie budowy betoniarki:

• Spawarka (migomat, elektrodowa - ważne, żeby była sprawna).
• Szlifierka kątowa (z tarczami do cięcia i szlifowania metalu).
• Wiertarka (najlepiej udarowa, z wiertłami do metalu).
• Młotek, klucze płaskie i nasadowe, kombinerki.
• Miarka, kątownik, poziomica (precyzja jest kluczowa).
• Imadło lub ściski stolarskie (do unieruchamiania elementów podczas spawania).
• Sprzęt ochronny: rękawice spawalnicze, przyłbica spawalnicza, okulary ochronne, nauszniki.
• Narzędzia do obróbki drewna (jeśli planujesz drewniane elementy, np. uchwyty).

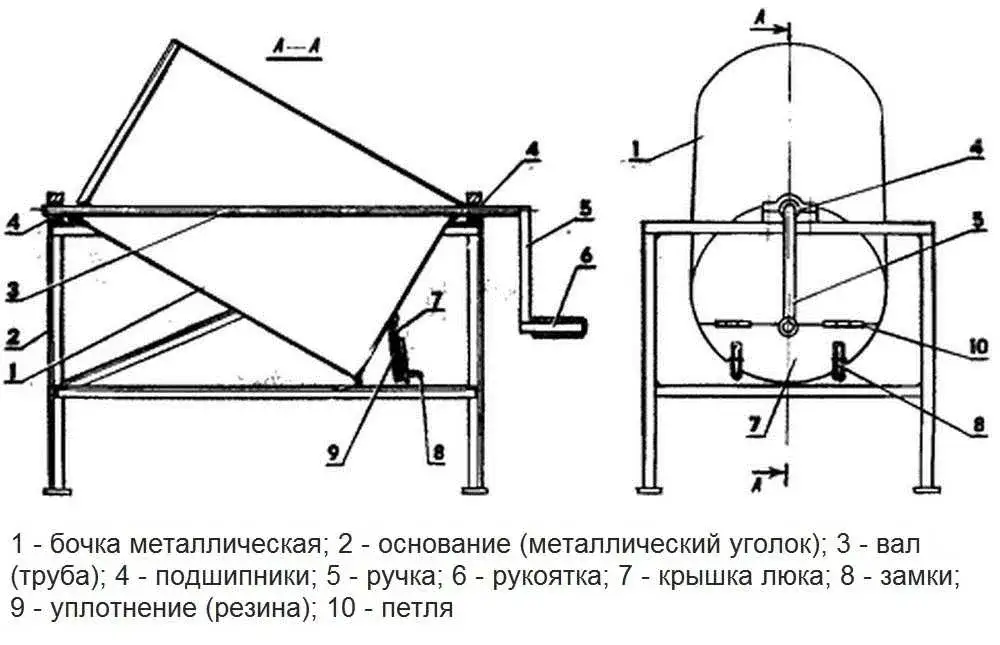

Budowa betoniarki krok po kroku: od kupy żelastwa do działającej maszyny

1. Konstrukcja ramy nośnej: Zacznij od dokładnego wymierzenia i cięcia profili stalowych zgodnie z Twoim projektem. Pamiętaj, że precyzja na tym etapie jest kluczowa dla stabilności całej betoniarki. Następnie pospawaj elementy, tworząc solidną podstawę. Upewnij się, że spawy są mocne i estetyczne. Na tym etapie zaplanuj i wykonaj punkty mocowania osi bębna oraz silnika. Warto też od razu przyspawać mocowania kół, jeśli betoniarka ma być mobilna.

2. Przygotowanie i montaż bębna: Jeśli używasz beczki, wyczyść ją dokładnie i ewentualnie wzmocnij. Wytnij otwory na oś oraz na mieszadła. Następnie bezpiecznie zamontuj bęben na osi. Oś musi być solidnie przymocowana do ramy, najlepiej za pomocą łożysk, które zapewnią płynny obrót i zminimalizują tarcie. Sprawdź, czy bęben obraca się swobodnie i bez luzów.

3. Montaż mieszadeł wewnątrz bębna: To jeden z najważniejszych etapów, decydujący o efektywności mieszania. Przyspawaj 2 lub 3 płaskowniki wewnątrz bębna, pamiętając o odpowiednim kącie ich nachylenia. Zbyt mały kąt sprawi, że materiał będzie się ślizgał, zbyt duży że będzie się przyklejał do ścianek. Eksperymentuj z ustawieniem, aby zapewnić optymalne przerzucanie i mieszanie zaprawy.

   "Prawidłowo ustawione mieszadła to serce betoniarki bez nich zaprawa będzie się tylko ślizgać, zamiast efektywnie mieszać."

4. Montaż silnika i układu napędowego: Zamontuj silnik w odpowiednim miejscu na ramie, tak aby był stabilny i bezpiecznie osłonięty. Następnie zainstaluj przekładnię (np. koła pasowe) i połącz ją z osią bębna. Pamiętaj o prawidłowym naciągu pasków, jeśli korzystasz z przekładni pasowej. Zbyt luźne paski będą się ślizgać, zbyt mocno naciągnięte będą nadmiernie obciążać łożyska silnika i bębna.

5. Instalacja mechanizmu przechyłu bębna: Niezależnie od wybranego rozwiązania (dźwignia czy korba), zamontuj mechanizm w taki sposób, aby był łatwy w obsłudze i bezpieczny. Upewnij się, że bęben blokuje się pewnie w pozycji roboczej i podczas opróżniania. Jeśli używasz mechanizmu korbowego, sprawdź płynność jego działania i ewentualne luzy.

6. Instalacja elektryczna i bezpieczeństwo: To jest krok, którego absolutnie nie wolno lekceważyć. Podłącz silnik do zasilania, używając odpowiedniego włącznika (najlepiej z zabezpieczeniem termicznym). Koniecznie zadbaj o uziemienie całej instalacji elektrycznej oraz obudowy silnika. Wszystkie przewody powinny być solidnie zamocowane i zabezpieczone przed uszkodzeniami mechanicznymi. Jeśli masz jakiekolwiek wątpliwości co do poprawności podłączenia, zawsze skonsultuj się z doświadczonym elektrykiem. Bezpieczeństwo jest najważniejsze!

Najczęstsze pułapki i błędy: jak uniknąć kosztownych pomyłek?

Podczas budowy betoniarki DIY, podobnie jak w każdym projekcie, łatwo o błędy. Jednym z najczęstszych problemów jest niewłaściwie dobrany lub zamontowany układ napędowy. Zbyt mała moc silnika sprawi, że betoniarka będzie się dusić przy większym obciążeniu. Nieprawidłowe przełożenie (za szybkie lub za wolne obroty bębna) znacząco obniży efektywność mieszania. Luźne paski będą się ślizgać, a nadmierne tarcie w łożyskach doprowadzi do szybkiego zużycia. Jeśli zauważysz, że silnik się grzeje, bęben obraca się nierówno lub słychać nietypowe dźwięki, to znak, że coś jest nie tak z napędem.

• Zbyt mała moc silnika: Betoniarka "dusi się" pod obciążeniem.
• Nieprawidłowe przełożenie: Zbyt wolne lub zbyt szybkie obroty bębna.
• Luźne paski napędowe: Ślizganie się, brak przeniesienia mocy.
• Nadmierne tarcie: Szybkie zużycie łożysk, przegrzewanie się.

Kolejnym źródłem problemów bywają błędy w konstrukcji ramy. Słabe spawy, niestabilna podstawa lub nieprawidłowe rozłożenie ciężaru mogą prowadzić do niebezpiecznej niestabilności maszyny, a w skrajnych przypadkach nawet do jej przewrócenia się. Pamiętaj, że betoniarka z pełnym bębnem jest bardzo ciężka, a siły działające podczas mieszania są znaczne. Rama musi być absolutnie solidna i zaprojektowana tak, aby równomiernie rozkładać obciążenia.

Na koniec, ale nie mniej ważne, są kwestie bezpieczeństwa. W pośpiechu łatwo zapomnieć o podstawowych zabezpieczeniach, co może mieć tragiczne konsekwencje. Zawsze pamiętaj o:

• Osłonach ruchomych części: Paski, koła zębate, wały wszystko, co się obraca, musi być osłonięte, aby zapobiec wciągnięciu ubrań lub części ciała.
• Wyłączniku awaryjnym: Łatwo dostępny, wyraźnie oznaczony przycisk STOP, który natychmiast odetnie zasilanie.
• Prawidłowym uziemieniu instalacji elektrycznej: Niezbędne dla ochrony przed porażeniem prądem.
• Bezpiecznych praktykach operatora: Brak luźnych ubrań, stabilne podłoże, świadomość zagrożeń.

Pierwsze uruchomienie i co dalej? Testowanie i konserwacja

Po zakończeniu budowy nadchodzi ten ekscytujący moment pierwsze uruchomienie! Zawsze polecam zacząć od "suchego" testu, czyli uruchomienia betoniarki bez żadnego obciążenia. Wsłuchaj się w pracę silnika i przekładni. Czy słyszysz nietypowe dźwięki, zgrzyty, piski? Czy coś się ociera? Czy bęben obraca się płynnie i bez wibracji? Dopiero gdy wszystko działa bez zarzutu, przejdź do testu "na mokro". Zacznij od niewielkiej ilości zaprawy, aby ocenić efektywność mieszania i sprawdzić, jak maszyna radzi sobie z obciążeniem. Stopniowo zwiększaj ilość materiału, obserwując pracę betoniarki.

Regularna konserwacja to klucz do długiej i bezproblemowej pracy Twojej betoniarki. Oto kilka porad, które sam stosuję:

• Czyszczenie bębna: Po każdym użyciu dokładnie wyczyść bęben z resztek zaprawy. Zastygły beton jest bardzo trudny do usunięcia.
• Sprawdzanie naciągu pasków: Regularnie kontroluj naciąg pasków napędowych i w razie potrzeby je reguluj.
• Smarowanie ruchomych części: Łożyska, osie i mechanizm przechyłu wymagają okresowego smarowania, aby zminimalizować tarcie i zapobiec korozji.
• Inspekcja połączeń elektrycznych: Sprawdzaj stan przewodów, włącznika i uziemienia. Upewnij się, że nie ma żadnych luzów ani uszkodzeń izolacji.
• Prawidłowe przechowywanie: Po zakończeniu prac, zwłaszcza na dłuższy czas, przechowuj betoniarkę w suchym miejscu, najlepiej pod zadaszeniem, aby chronić ją przed warunkami atmosferycznymi.
