Zrozumienie, ile waży dźwig, to znacznie więcej niż tylko ciekawostka techniczna. To kluczowa informacja, która ma bezpośredni wpływ na bezpieczeństwo, logistykę i efektywność każdej budowy. W moim doświadczeniu, prawidłowa ocena masy maszyny jest fundamentem do zaplanowania transportu, przygotowania placu budowy i zapewnienia stabilności podczas podnoszenia nawet najcięższych ładunków.
Waga dźwigu od kilku do setek ton, kluczowa dla bezpieczeństwa i logistyki budowy
- Masa własna dźwigu to ciężar samej maszyny, a udźwig to maksymalny ciężar, jaki może podnieść to nie są tożsame wartości.
- Mini dźwigi (pająki) ważą od około 1 do 8 ton, idealne do prac w ograniczonych przestrzeniach.
- Dźwigi samojezdne charakteryzują się szerokim zakresem wagowym: od 24-36 ton (dla udźwigu 20-30 ton) do setek ton (dla największych maszyn z pełnym balastem).
- Żurawie wieżowe mogą ważyć od 50 do ponad 300 ton, a ich masa jest rozłożona na wiele elementów konstrukcyjnych.
- Dźwigi gąsienicowe, przeznaczone do najcięższych zadań, osiągają wagę od około 40 ton do ponad 800 ton.
- Na masę dźwigu wpływają przede wszystkim jego udźwig i zasięg, konstrukcja i użyte materiały, podwozie oraz masa przeciwwag.
- Waga dźwigu ma krytyczne znaczenie dla planowania transportu (wymagane zezwolenia, specjalne naczepy), przygotowania placu budowy (nośność gruntu) i zapewnienia stabilności operacyjnej.
Waga dźwigu: dlaczego to pytanie jest kluczowe dla każdej budowy?
Kiedy po raz pierwszy stykamy się z pytaniem o wagę dźwigu, często myślimy o prostej, jednej liczbie. Jednak w praktyce, jak zawsze w inżynierii, sprawa jest znacznie bardziej złożona. Masa dźwigu to nie tylko parametr techniczny; to czynnik, który decyduje o możliwościach logistycznych, bezpieczeństwie operacji i ostatecznie o sukcesie całego projektu budowlanego. Bez głębokiego zrozumienia tego aspektu, ryzyko błędów i nieprzewidzianych kosztów drastycznie wzrasta. Z perspektywy praktyka mogę śmiało powiedzieć, że ignorowanie tej kwestii to prosta droga do poważnych problemów.
Masa własna a udźwig: kluczowe rozróżnienie, którego nie można pomylić
Jednym z najczęstszych nieporozumień, z jakimi się spotykam, jest mylenie masy własnej dźwigu z jego udźwigiem. To fundamentalna różnica, którą trzeba jasno zrozumieć. Masa własna to po prostu ciężar samej maszyny konstrukcji, silnika, podwozia, wysięgnika, kabiny. Natomiast udźwig to maksymalny ciężar, jaki dźwig jest w stanie bezpiecznie podnieść na określonym zasięgu i wysokości. Choć te dwie wartości są ze sobą powiązane większy udźwig zazwyczaj wymaga cięższej i stabilniejszej konstrukcji nie są tożsame. Zawsze powtarzam, że to jak porównywanie wagi samochodu do jego ładowności; obie są ważne, ale oznaczają coś zupełnie innego.
Od czego zależy ciężar dźwigu? Cztery fundamentalne czynniki
Masa dźwigu nie jest przypadkowa. To wypadkowa wielu inżynierskich decyzji i wymagań. W mojej ocenie, cztery kluczowe czynniki determinują, ile ostatecznie waży dana maszyna:
- Udźwig i zasięg: To najbardziej oczywista zależność. Im większy ciężar dźwig ma podnieść i im dalej ma go przenieść, tym masywniejsza i sztywniejsza musi być jego konstrukcja, aby zapewnić stabilność i wytrzymałość. Siły działające na konstrukcję rosną wykładniczo.
- Konstrukcja i materiały: Dźwigi budowane są głównie ze stali o wysokiej wytrzymałości. Grubość profili, rodzaj wysięgnika (np. teleskopowy, kratownicowy), a także jakość i gęstość użytych stopów mają bezpośredni wpływ na masę. Lżejsze, ale droższe stopy mogą zredukować wagę, ale to zawsze kompromis.
- Podwozie i liczba osi: W przypadku dźwigów samojezdnych, podwozie jest integralną częścią masy. Większy udźwig wymaga większej liczby osi, aby rozłożyć ciężar maszyny na drogę i zapewnić stabilność. Każda oś, opony i skomplikowane systemy zawieszenia dodają znaczące kilogramy.
- Przeciwwagi: To często niedoceniany, ale absolutnie kluczowy element. Przeciwwagi, zazwyczaj wykonane ze stali lub betonu, stabilizują dźwig podczas pracy, równoważąc ciężar podnoszonego ładunku. Ich masa może stanowić znaczną część całkowitej wagi operacyjnej maszyny.
Rodzaje dźwigów: jak ich waga zmienia się w zależności od przeznaczenia?
Świat dźwigów jest niezwykle zróżnicowany, a wraz z nim ich waga. Nie ma jednej uniwersalnej odpowiedzi na pytanie "ile waży dźwig", ponieważ każdy typ maszyny został zaprojektowany do innych zadań, co bezpośrednio przekłada się na jego gabaryty i masę. Od kompaktowych "pająków" po gigantyczne żurawie wieżowe i gąsienicowe skala wagowa jest naprawdę imponująca.
Mini dźwigi (pająki): zaskakująca moc w kompaktowej masie (1-8 ton)
Mini dźwigi, często nazywane "pająkami" ze względu na swoje rozkładane podpory, to prawdziwi mistrzowie pracy w ciasnych i trudno dostępnych miejscach. Ich masa własna zazwyczaj mieści się w przedziale od około 1 do 8 ton. Mimo niewielkich rozmiarów i stosunkowo niskiej wagi, potrafią podnosić zaskakująco ciężkie ładunki, co czyni je niezastąpionymi przy montażu szkła, pracach wewnątrz budynków czy w ogrodach, gdzie tradycyjne dźwigi nie mają szans.
Dźwigi samojezdne: jak waga rośnie wraz z udźwigiem?
Dźwigi samojezdne to prawdopodobnie najbardziej rozpoznawalna i najliczniejsza kategoria. Ich waga jest niezwykle zróżnicowana i, co do zasady, rośnie proporcjonalnie do ich udźwigu. Im większy ciężar maszyna ma podnieść, tym masywniejsza musi być jej konstrukcja, podwozie i systemy stabilizacji.
Lekka kategoria (do 30t udźwigu): waga typowego samochodu ciężarowego
Dźwigi samojezdne o udźwigu w granicach 20-30 ton to maszyny, które często spotykamy na mniejszych budowach. Ich masa własna, bez dodatkowego balastu, wynosi zazwyczaj od około 24 do 36 ton. To waga porównywalna z dużą ciężarówką, co pozwala na stosunkowo łatwy transport i manewrowanie na drogach.
Średnia kategoria (50-100t udźwigu): masa liczona w dziesiątkach ton
Przechodząc do średniej kategorii, czyli dźwigów o udźwigu 50-80 ton, ich masa własna wzrasta do około 48-72 ton. Maszyny o udźwigu 100-150 ton mogą ważyć już od 96 do 140 ton. Warto zaznaczyć, że w tej klasie często zdarza się, że przeciwwagi są transportowane osobno, aby zmniejszyć masę transportową samej maszyny i ułatwić przejazd.
Ciężkie dźwigi mobilne (powyżej 150t udźwigu): kolosy na kołach

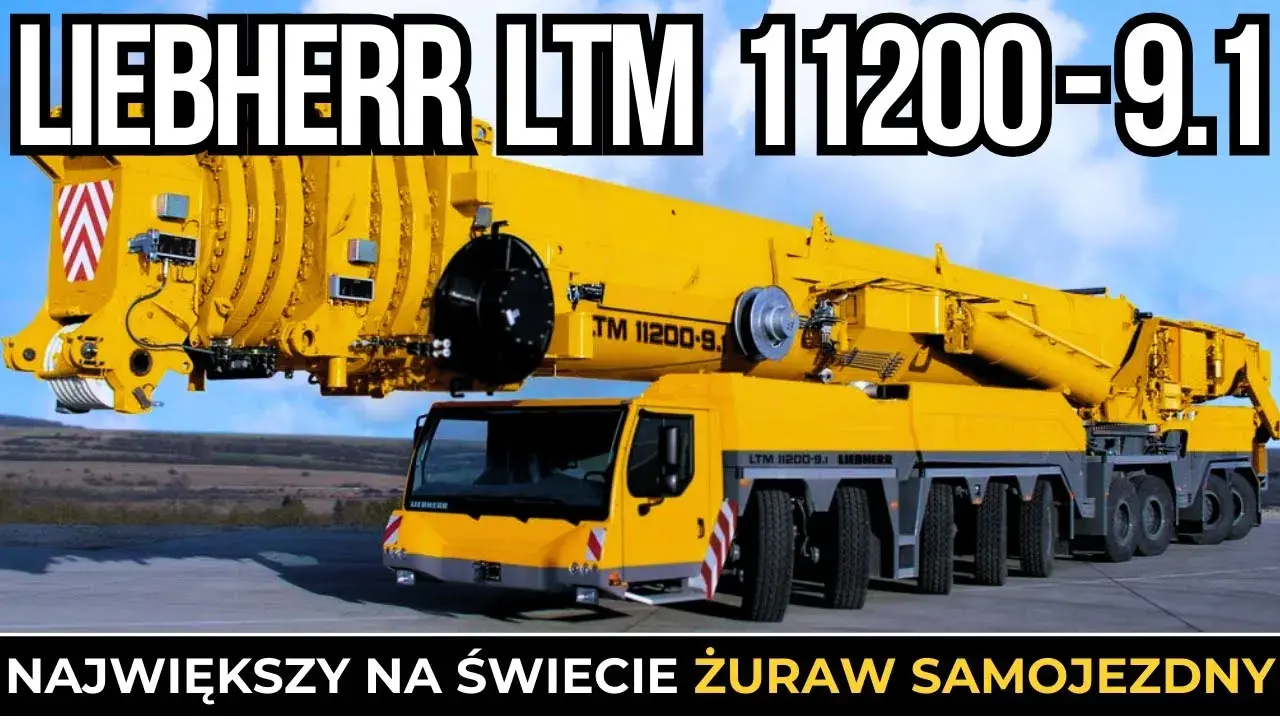

Największe dźwigi samojezdne to prawdziwe kolosy. Weźmy na przykład kultowy Liebherr LTM 11200-9.1, który jest jednym z największych dźwigów teleskopowych na świecie. Jego masa w konfiguracji transportowej (bez balastu) wynosi około 96 ton. Jednak z pełnym zestawem przeciwwag i wysięgników pomocniczych, masa operacyjna takiej maszyny może sięgać kilkuset ton. To pokazuje, jak ogromne siły muszą być równoważone, aby zapewnić stabilność.

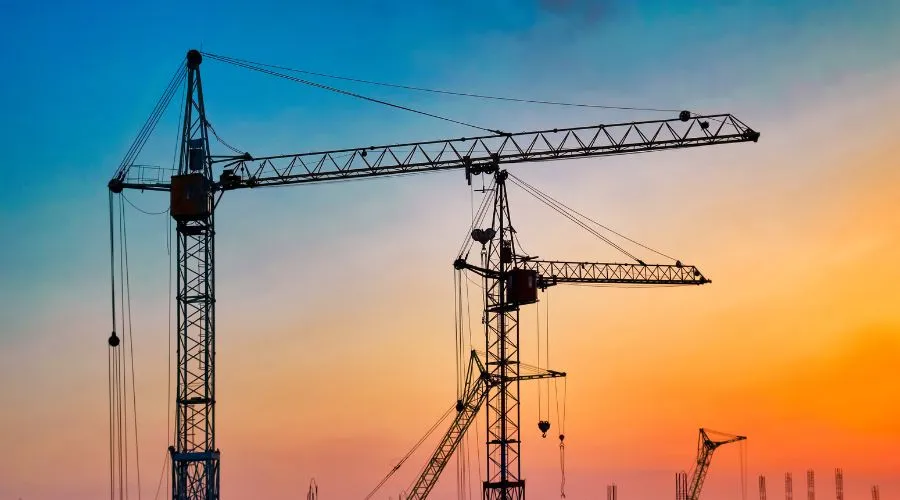

Żurawie wieżowe: ile ton stali dominuje nad panoramą miasta?
Żurawie wieżowe, majestatycznie górujące nad miejskimi panoramami, to zupełnie inna kategoria. Ich masa jest rozłożona na wiele elementów: wieżę, wysięgnik, przeciwwagę, kabinę i fundament. Średniej wielkości żuraw wieżowy może ważyć od 50 do ponad 300 ton. Sama przeciwwaga, umieszczona na końcu wysięgnika, może ważyć kilkanaście, a nawet kilkadziesiąt ton, co jest kluczowe dla stabilności całej konstrukcji. Ich waga jest stała, ponieważ są to maszyny stacjonarne, montowane na miejscu budowy.
Dźwigi gąsienicowe: potęga i stabilność w najcięższym wydaniu (40-800+ ton)
Gdy mówimy o najcięższych projektach infrastrukturalnych, montażu ogromnych konstrukcji stalowych czy turbin wiatrowych, do gry wchodzą dźwigi gąsienicowe. Ich stabilność i zdolność do pracy w trudnym terenie są nieocenione. Waga tych maszyn zaczyna się od około 40 ton, ale największe jednostki, takie jak Liebherr LR 13000, mogą przekraczać 300, a nawet 800 ton masy własnej. To prawdziwi giganci, których transport i montaż to skomplikowane przedsięwzięcie logistyczne.
Co sprawia, że dźwig jest tak ciężki? Analiza kluczowych komponentów
Rozumiejąc, że waga dźwigu jest wypadkową wielu czynników, warto przyjrzeć się bliżej konkretnym komponentom, które w największym stopniu przyczyniają się do jego całkowitej masy. To właśnie te elementy, starannie zaprojektowane i wykonane, gwarantują bezpieczeństwo i wydajność pracy.
Konstrukcja wysięgnika i wieży: szkielet, który musi swoje ważyć
Szkielet dźwigu, czyli jego wysięgnik i wieża, to serce maszyny, które musi wytrzymać ogromne obciążenia. Do ich budowy używa się specjalistycznej stali o wysokiej wytrzymałości. Grubość profili, ich kształt i sposób łączenia są kluczowe. Wysięgniki teleskopowe, choć wygodne w transporcie, są zazwyczaj cięższe niż wysięgniki kratownicowe o podobnym zasięgu, ze względu na konieczność stosowania grubych ścianek i mechanizmów wysuwania. Każdy metr dodatkowego zasięgu to dodatkowe tony stali, które muszą być uwzględnione w masie własnej.
Podwozie i liczba osi: fundament mobilności i jego wpływ na ciężar
W przypadku dźwigów samojezdnych, podwozie to nie tylko środek transportu, ale integralna część konstrukcji nośnej. Duże dźwigi mobilne posiadają wiele osi (nawet do dziewięciu), z których każda wyposażona jest w solidne opony i skomplikowany system zawieszenia. Wszystko to ma za zadanie rozłożyć olbrzymi ciężar maszyny na jak największą powierzchnię, aby spełnić normy nacisku na oś i zapewnić stabilność. Każda dodatkowa oś to nie tylko większa masa własna, ale także skomplikowana hydraulika i mechanika, które również ważą.
Przeciwwagi: niewidzialny bohater stabilności ważący setki ton
Przeciwwagi, często nazywane balastem, to absolutnie niezbędny element każdego dźwigu. Bez nich maszyna przewróciłaby się pod ciężarem podnoszonego ładunku. Są to zazwyczaj bloki ze stali lub specjalnego betonu o wysokiej gęstości, których waga może wynosić od kilku ton w mniejszych maszynach, do kilkuset ton w największych dźwigach. W mojej praktyce widziałem, jak precyzyjne obliczenia dotyczące balastu są kluczowe dla bezpieczeństwa. W przypadku dużych dźwigów mobilnych, aby zmniejszyć masę transportową maszyny i spełnić przepisy drogowe, przeciwwagi są często transportowane osobno, na dedykowanych naczepach.W przypadku dużych dźwigów mobilnych są one często transportowane osobno, aby zmniejszyć masę transportową maszyny i spełnić przepisy drogowe.
Przeczytaj również: Zarobki operatora koparki w Niemczech: Realne kwoty i co musisz wiedzieć
Waga dźwigu w praktyce: wpływ na transport, plac budowy i bezpieczeństwo
Zrozumienie samej wagi dźwigu to jedno, ale prawdziwa wartość tej wiedzy ujawnia się w praktycznym zastosowaniu. Masa maszyny ma daleko idące konsekwencje dla każdego etapu projektu budowlanego od momentu opuszczenia bazy transportowej, aż po zakończenie operacji na placu budowy. To właśnie te aspekty często decydują o wykonalności i koszcie przedsięwzięcia.

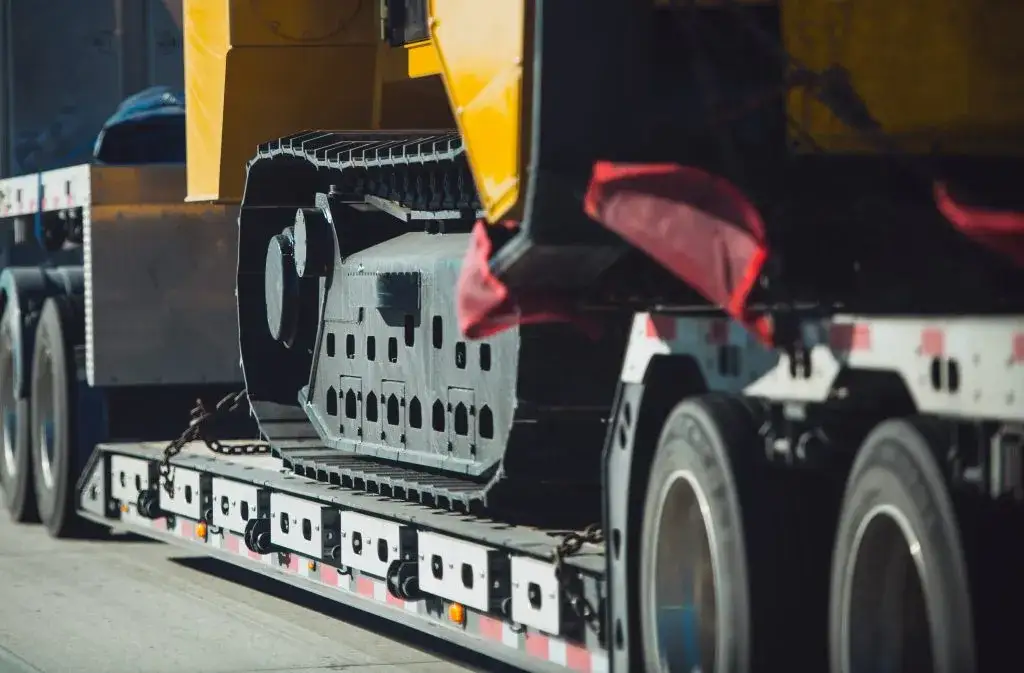

Transport dźwigu: dlaczego ciężar maszyny dyktuje warunki na drodze?
Transport dźwigu o masie kilkudziesięciu czy kilkuset ton to skomplikowane przedsięwzięcie logistyczne. Największe maszyny wymagają demontażu na mniejsze sekcje (np. wysięgnik, przeciwwagi, podwozie) i przewozu na specjalnych, wieloosiowych naczepach niskopodwoziowych. Każdy taki transport jest traktowany jako przewóz nienormatywny i wymaga uzyskania odpowiednich zezwoleń od zarządców dróg, takich jak Generalna Dyrekcja Dróg Krajowych i Autostrad w Polsce. Trasa musi być szczegółowo zaplanowana z uwzględnieniem nośności mostów, wiaduktów i dróg, a często niezbędny jest pilotaż. Pamiętam sytuacje, gdy musieliśmy wybierać znacznie dłuższą trasę, tylko dlatego, że krótsza droga miała most o niewystarczającej nośności. To pokazuje, jak waga maszyny dyktuje warunki na drodze.
Transport dźwigów samojezdnych po drogach publicznych podlega przepisom Prawa o ruchu drogowym. Pojazdy przekraczające dopuszczalne normy nacisku na oś lub masy całkowitej są traktowane jako pojazdy nienormatywne i wymagają uzyskania odpowiednich zezwoleń od Generalnej Dyrekcji Dróg Krajowych i Autostrad lub innych zarządców dróg.
Nośność gruntu: jak przygotować plac budowy na przyjęcie dziesiątek ton stali?
Gdy dźwig w końcu dotrze na plac budowy, jego ogromna masa staje się wyzwaniem dla podłoża. Nacisk wywierany przez podpory dźwigu na grunt może być gigantyczny. Dlatego też, przed rozpoczęciem jakichkolwiek prac, konieczne jest sprawdzenie nośności gruntu w miejscu planowanego ustawienia maszyny. Często nie wystarcza samo podłoże i trzeba stosować specjalne podkłady, maty rozkładające nacisk, a nawet płyty drogowe, aby równomiernie rozłożyć ciężar na większej powierzchni i zapobiec zapadnięciu się dźwigu. To kluczowy element planowania bezpieczeństwa, który zawsze podkreślam w moich szkoleniach.
Bezpieczeństwo operacji: dlaczego znajomość masy operacyjnej jest kluczowa dla stabilności?
Ostatecznie, znajomość całkowitej masy operacyjnej dźwigu (czyli masa własna plus wszystkie przeciwwagi) jest absolutnie kluczowa dla bezpieczeństwa podczas podnoszenia ładunku. To właśnie ta masa, w połączeniu z odpowiednim rozstawieniem podpór, zapewnia stabilność maszyny. Błędne obliczenia, niedoszacowanie ciężaru ładunku, czy niewłaściwe przygotowanie stanowiska pracy z powodu ignorancji wagi dźwigu, mogą prowadzić do utraty stabilności, a w konsekwencji do katastrofy budowlanej. Jako ekspert, zawsze powtarzam, że każdy element wagi dźwigu, od najmniejszej śruby po największą przeciwwagę, ma swoje znaczenie dla bezpiecznej i efektywnej pracy.
