Perfekcyjna ostrzałka do wierteł DIY? Zbuduj ją sam krok po kroku

Samodzielna budowa ostrzałki do wierteł to nie tylko satysfakcjonujący projekt DIY, ale przede wszystkim inwestycja w precyzję i oszczędności. Dzięki niej Twoje wiertła zawsze będą ostre jak brzytwa, gotowe do efektywnej pracy, a Ty unikniesz frustracji związanej z tępymi narzędziami i niepotrzebnymi wydatkami na nowe.

W dzisiejszych czasach, kiedy coraz więcej z nas odkrywa radość z majsterkowania i samodzielnego wykonywania prac w domu czy warsztacie, umiejętność dbania o narzędzia staje się bezcenna. Jednym z najczęściej używanych, a jednocześnie najszybciej zużywających się narzędzi, jest wiertło. Tępe wiertło to prawdziwa zmora zamiast efektywnie skrawać materiał, ślizga się po nim, dymi, przegrzewa, a ostatecznie tylko frustruje. Dlatego właśnie, jako Adam Mazurek, chcę Ci pokazać, jak możesz raz na zawsze rozwiązać ten problem, budując własną ostrzałkę do wierteł.

Koniec z tępymi wiertłami: Oszczędność pieniędzy i nerwów

Posiadanie własnej ostrzałki do wierteł to realna oszczędność. Pomyśl tylko, ile razy wyrzucałeś wiertło, które straciło ostrość, mimo że reszta jego konstrukcji była w idealnym stanie. Kupowanie nowych wierteł, zwłaszcza tych dobrej jakości, generuje koszty, które w skali roku mogą być naprawdę spore. Dzięki samodzielnie zbudowanemu przyrządowi, przedłużysz żywotność swoich wierteł wielokrotnie, oszczędzając pieniądze i redukując ilość odpadów. Co więcej, praca z ostrym wiertłem to czysta przyjemność wiercenie staje się szybsze, bardziej efektywne i znacznie mniej frustrujące. Koniec z dymem, zablokowanymi wiertłami i nieestetycznymi otworami!

Precyzja w Twoim zasięgu: Jak domowy przyrząd przewyższa ostrzenie "z ręki"?

Ostrzenie wiertła "z ręki", nawet dla doświadczonego majsterkowicza, jest niezwykle trudne, a uzyskanie powtarzalnych i precyzyjnych kątów niemal niemożliwe. Właśnie w tym miejscu z pomocą przychodzi samodzielnie zbudowany przyrząd. Nawet najprostsza konstrukcja pozwala na powtarzalne ustawienie kluczowych kątów ostrza wierzchołkowego i przyłożenia. To właśnie precyzja tych kątów decyduje o tym, czy wiertło będzie efektywnie skrawać materiał, czy tylko go trzeć i przegrzewać. Z domową ostrzałką osiągniesz jakość ostrzenia, która przełoży się na znacznie lepszą jakość i efektywność wiercenia.

Zanim zaczniesz: Czego potrzebujesz do zbudowania skutecznej ostrzałki?

Zanim przejdziemy do konkretnych projektów, warto zorientować się, jakie materiały i narzędzia będą nam potrzebne. Dobra wiadomość jest taka, że większość z nich to rzeczy, które prawdopodobnie masz już w swoim warsztacie lub są łatwo dostępne w każdym markecie budowlanym. Kluczowym elementem będzie oczywiście szlifierka stołowa, która posłuży jako narzędzie ostrzące.

• Materiały: Kawałki profili stalowych, kątowników, płaskowników, resztki sklejki lub twardego drewna, śruby, nakrętki, zawiasy.
• Narzędzia: Wiertarka, szlifierka kątowa, imadło, zestaw kluczy, miarka, kątomierz, ewentualnie spawarka (do bardziej zaawansowanych konstrukcji).

Szczegółowe listy materiałów i narzędzi pojawią się przy opisach konkretnych projektów, abyś mógł precyzyjnie zaplanować swoje zakupy.

Zrozumienie geometrii ostrza wiertła to absolutna podstawa, jeśli chcesz, aby Twoja ostrzałka działała skutecznie, a wiertła służyły Ci długo i wydajnie. Bez tej wiedzy, nawet najlepszy przyrząd nie zagwarantuje sukcesu.

Magiczny kąt 118°: Dlaczego jest tak ważny i kiedy go zmieniać?

Dla większości standardowych wierteł do metalu, kluczowym jest kąt wierzchołkowy wynoszący 118°. To właśnie ten kąt zapewnia optymalne wnikanie wiertła w materiał i efektywne odprowadzanie wiórów podczas wiercenia w stali konstrukcyjnej czy zwykłych metalach. Jednak nie jest to uniwersalna zasada dla każdego materiału. Czasami musimy go zmienić, aby dostosować wiertło do specyficznych wymagań:

• 135°: Ten ostrzejszy kąt jest idealny do wiercenia w twardszych materiałach, takich jak stal nierdzewna, kwasoodporna czy twarde stopy. Zapewnia lepsze centrowanie i zmniejsza ryzyko poślizgu.
• 90-100°: Dla materiałów miękkich, np. aluminium, miedzi, drewna czy tworzyw sztucznych, stosuje się szerszy kąt wierzchołkowy. Zapobiega to zakleszczaniu się wiertła i pozwala na czystsze wiercenie.

Kąt przyłożenia: Sekret, dzięki któremu wiertło skrawa, a nie trze

Obok kąta wierzchołkowego, równie istotny jest kąt przyłożenia, który powinien wynosić od 8° do 12°. Jest to kąt pomiędzy powierzchnią przyłożenia wiertła a płaszczyzną prostopadłą do osi wiertła. Jego kluczowa rola polega na zapewnieniu odpowiedniego luzu za krawędzią skrawającą. Jeśli kąt przyłożenia jest zbyt mały lub, co gorsza, w ogóle go brakuje (tzw. "ostrzenie na płasko"), wiertło nie będzie skrawać materiału, lecz jedynie o niego trzeć. To prowadzi do szybkiego przegrzewania się wiertła, jego stępienia, a w konsekwencji do spadku efektywności wiercenia i szybkiego zużycia narzędzia.

Symetria to podstawa: Jak zadbać o idealnie równe krawędzie skrawające?

Nawet jeśli ustawisz idealne kąty wierzchołkowy i przyłożenia, Twoje wiertło nie będzie działać poprawnie, jeśli nie zadbasz o symetrię. Obie krawędzie skrawające muszą być równej długości i naostrzone pod tym samym kątem względem osi wiertła. Niesymetryczne ostrzenie spowoduje, że wiertło będzie wiercić otwór o większej średnicy niż nominalna, a także będzie "ściągać" na jedną stronę, co utrudni precyzyjne wiercenie. Warto również zwrócić uwagę na ścin (krawędź poprzeczną) im jest krótszy, tym mniejsza siła jest potrzebna do wiercenia, co przekłada się na mniejsze obciążenie wiertarki i samego wiertła.

Sprawdź swoją pracę: Proste metody weryfikacji poprawności naostrzenia

Po naostrzeniu wiertła zawsze warto poświęcić chwilę na weryfikację swojej pracy. Oto kilka prostych metod, które pomogą Ci ocenić poprawność ostrzenia:

• Wizualna ocena: Przyjrzyj się ostrzu pod dobrym światłem. Czy obie krawędzie skrawające wyglądają na równe? Czy kąty wydają się być symetryczne?
• Sprawdzenie długości krawędzi: Za pomocą suwmiarki lub linijki zmierz długość obu krawędzi skrawających. Powinny być identyczne.

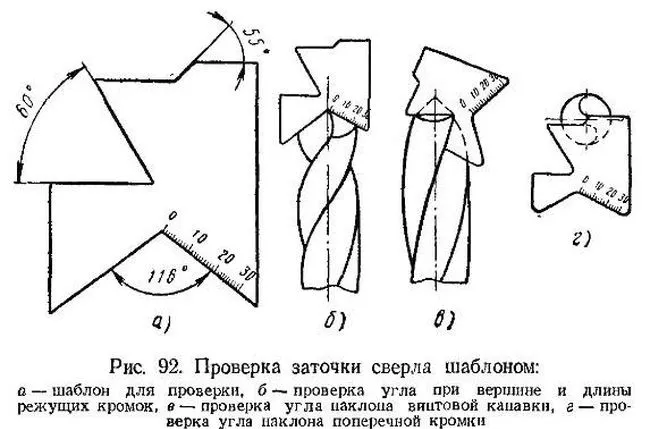

• Użycie kątomierza lub szablonu: Do precyzyjnej kontroli kąta wierzchołkowego i przyłożenia możesz użyć kątomierza lub specjalnego szablonu do wierteł (dostępne w sklepach narzędziowych lub do wydruku DIY).
• Próbne wiercenie: Najlepszym testem jest zawsze próba. Wykonaj próbne wiercenie w kawałku materiału. Ostre wiertło powinno łatwo zagłębiać się w materiał, tworzyć równe wióry i nie przegrzewać się.

Trzy sprawdzone projekty ostrzałek DIY

Przejdźmy teraz do konkretów jak zbudować własną ostrzałkę? Na przestrzeni lat, w środowisku majsterkowiczów wykształciły się trzy główne koncepcje domowych ostrzałek do wierteł. Każda z nich ma swoje zalety i różni się złożonością wykonania oraz precyzją, jaką oferuje. Pokażę Ci te najpopularniejsze, od najprostszej po bardziej zaawansowane.

Projekt #1: Błyskawiczna ostrzałka z drewnianego klocka dla początkujących

To najprostsza i najszybsza do wykonania ostrzałka, idealna dla tych, którzy dopiero zaczynają swoją przygodę z majsterkowaniem. Polega ona na wykorzystaniu drewnianego lub metalowego klocka, w którym wiercimy otwór pod kątem około 59° (czyli połowa z 118°). Wiertło wkłada się w ten otwór, a następnie dosuwa do obracającej się tarczy szlifierki stołowej. Aby uzyskać kąt przyłożenia, wiertło delikatnie obraca się wokół własnej osi podczas szlifowania. To rozwiązanie jest niezwykle łatwe w budowie i pozwala na szybkie odświeżenie ostrza, choć wymaga pewnej wprawy w operowaniu wiertłem.

Projekt #2: Uniwersalny przyrząd z kątownika z pełną regulacją kątów

Ten typ ostrzałki to już krok w stronę profesjonalizmu. Wykorzystuje on profile metalowe lub kątowniki, zawiasy i śruby regulacyjne, tworząc ruchomy mechanizm. Dzięki temu możesz precyzyjnie ustawić zarówno kąt wierzchołkowy, jak i kąt przyłożenia, co czyni ten przyrząd niezwykle uniwersalnym. Możesz dostosować go do różnych typów wierteł i materiałów, uzyskując powtarzalne i bardzo precyzyjne efekty. Ten projekt jest nieco bardziej złożony w budowie, ale jego możliwości rekompensują włożony wysiłek. Właśnie ten projekt omówię szczegółowo w kolejnej sekcji, prowadząc Cię przez każdy etap budowy.

Projekt #3: Profesjonalna przystawka do szlifierki stołowej dla wymagających

Dla najbardziej wymagających majsterkowiczów, którzy cenią sobie maksymalną stabilność i powtarzalność, idealne będą przystawki montowane bezpośrednio do szlifierki stołowej lub kątowej. Składają się one z solidnej podstawy i regulowanego uchwytu, który pewnie trzyma wiertło w odpowiedniej pozycji. Tego typu konstrukcje często posiadają precyzyjne podziałki i mechanizmy blokujące, co gwarantuje najwyższą dokładność ostrzenia. Ich budowa może wymagać nieco więcej precyzji i umiejętności obróbki metalu, ale efekty są naprawdę imponujące, zbliżone do profesjonalnych ostrzałek.

Budowa regulowanej ostrzałki krok po kroku (Projekt #2)

Skupmy się teraz na budowie uniwersalnej ostrzałki z regulacją kątów, czyli Projekcie #2. Moim zdaniem, to najlepszy kompromis między prostotą wykonania a precyzją i uniwersalnością. Poniżej znajdziesz szczegółowy przewodnik, który pomoże Ci zbudować ten przydatny przyrząd.

Lista zakupów: Materiały i narzędzia, które musisz przygotować

Zanim zaczniesz, upewnij się, że masz wszystkie niezbędne elementy. Oto, co będziesz potrzebować:

Materiały

• Kątownik stalowy (np. 30x30x3 mm) ok. 50-60 cm długości (na podstawę i ramię)
• Płaskownik stalowy (np. 20x3 mm) ok. 10-15 cm długości (na uchwyt wiertła)
• Kawałek sklejki lub twardego drewna (np. 10x10 cm, grubość 15-20 mm) na podkładkę pod wiertło
• Śruby M6 z nakrętkami i podkładkami ok. 6-8 sztuk (do mocowania i regulacji)
• Zawias (np. meblowy, solidny) 1 sztuka
• Dłuższa śruba M6 lub M8 z nakrętką motylkową (do blokowania kąta)
• Kawałek pręta gwintowanego M6 (ok. 5-7 cm) do precyzyjnej regulacji kąta przyłożenia

Narzędzia

• Szlifierka kątowa z tarczami do cięcia metalu i szlifowania
• Wiertarka (najlepiej stołowa, ale ręczna też da radę)
• Wiertła do metalu (o średnicach M6, M8)
• Imadło
• Zestaw kluczy płaskich i nasadowych
• Miarka, kątomierz, rysik traserski
• Ewentualnie spawarka (jeśli chcesz trwale połączyć niektóre elementy)

Cięcie i wiercenie: Przygotowanie kluczowych elementów konstrukcji

1. Przygotowanie podstawy: Z kątownika stalowego odetnij kawałek o długości około 20-25 cm. Będzie to podstawa ostrzałki, którą przymocujesz do blatu roboczego lub bezpośrednio do szlifierki stołowej.
2. Wykonanie ramienia: Z drugiego kawałka kątownika odetnij ramię o długości około 30-35 cm. To właśnie na nim zamocujesz uchwyt do wiertła.
3. Wiercenie otworów montażowych: W obu elementach (podstawie i ramieniu) wywierć otwory pod śruby M6, które posłużą do zamocowania zawiasu. Pamiętaj o precyzji, aby zawias działał płynnie.
4. Otwory regulacyjne: W ramieniu wywierć podłużny otwór lub kilka otworów do śruby blokującej kąt wierzchołkowy. To pozwoli na płynną regulację.
5. Uchwyt wiertła: Z płaskownika stalowego wykonaj mały uchwyt, który będzie trzymał wiertło. Wywierć w nim otwory na śruby mocujące wiertło oraz otwory do przymocowania go do ramienia.

Montaż mechanizmu: Jak połączyć wszystko w precyzyjną całość?

1. Mocowanie zawiasu: Przykręć zawias do podstawy i ramienia za pomocą śrub M6. Upewnij się, że ramię porusza się swobodnie, ale bez luzów.
2. Instalowanie śruby blokującej kąt: Przez podłużny otwór w ramieniu (lub jeden z otworów) przełóż dłuższą śrubę M6/M8 z nakrętką motylkową. To pozwoli na zablokowanie ramienia pod wybranym kątem wierzchołkowym.
3. Montaż uchwytu wiertła: Uchwyt na wiertło przymocuj do ruchomego ramienia. Możesz to zrobić na stałe (spawając) lub regulowanie (za pomocą śrub), co da Ci dodatkową możliwość regulacji wysunięcia wiertła.
4. Mechanizm kąta przyłożenia: To jest kluczowy element. Na końcu ramienia, pod uchwytem wiertła, zamocuj kawałek pręta gwintowanego M6. Będzie on opierał się o podstawę lub specjalną regulowaną śrubę, co pozwoli na precyzyjne ustawienie kąta przyłożenia poprzez obracanie pręta.

Kalibracja to klucz: Ustawianie prawidłowych kątów w Twoim przyrządzie

1. Ustawienie kąta wierzchołkowego: Umieść wiertło w uchwycie ostrzałki. Za pomocą kątomierza ustaw ramię ostrzałki tak, aby wiertło było ustawione pod kątem 59° względem powierzchni tarczy szlifierskiej (czyli 118° kąta wierzchołkowego). Zablokuj ramię śrubą motylkową.
2. Ustawienie kąta przyłożenia: To wymaga precyzji. Używając śruby regulacyjnej kąta przyłożenia, ustaw wiertło tak, aby jego krawędź skrawająca miała kąt 8-12° względem płaszczyzny prostopadłej do osi wiertła. Możesz użyć małego kątomierza lub szablonu. Pamiętaj, że ten kąt uzyskasz poprzez lekkie obracanie wiertła w uchwycie podczas szlifowania.
3. Test i korekta: Po wstępnej kalibracji, wykonaj kilka próbnych ostrzeń na starym wiertle. Sprawdzaj efekty i w razie potrzeby dokonuj drobnych korekt ustawień, aż uzyskasz idealne ostrze.

Jak perfekcyjnie naostrzyć wiertło przy użyciu własnego przyrządu?

Masz już gotową ostrzałkę? Świetnie! Teraz pokażę Ci, jak krok po kroku naostrzyć wiertło, aby było ostre jak nowe i gotowe do pracy. Pamiętaj, że praktyka czyni mistrza, więc nie zrażaj się, jeśli pierwsze próby nie będą idealne.

Bezpieczne stanowisko pracy: Przygotowanie szlifierki i otoczenia

Bezpieczeństwo to podstawa, zwłaszcza gdy pracujemy ze szlifierką. Zawsze zaczynam od odpowiedniego przygotowania stanowiska:

• Stabilne mocowanie szlifierki: Upewnij się, że Twoja szlifierka stołowa jest stabilnie przymocowana do blatu roboczego. Wibracje mogą utrudnić precyzyjne ostrzenie i są niebezpieczne.
• Okulary ochronne: To absolutny mus! Iskry i drobinki metalu mogą poważnie uszkodzić wzrok. Nigdy nie ostrz bez okularów ochronnych.
• Czyste i oświetlone miejsce: Usuń wszelkie zbędne przedmioty z okolicy szlifierki. Dobre oświetlenie pozwoli Ci dokładnie widzieć ostrze wiertła i kontrolować postępy.
• Naczynie z wodą lub olejem: Przygotuj pojemnik z wodą lub olejem do chłodzenia wiertła. Będzie to kluczowe, aby zapobiec przegrzaniu.

Mocowanie wiertła: Jak prawidłowo ustawić je w uchwycie ostrzałki?

Prawidłowe zamocowanie wiertła w uchwycie ostrzałki jest kluczowe dla uzyskania symetrycznego i ostrego rezultatu. Wiertło musi być stabilnie zaciśnięte, tak aby nie drgało ani nie przesuwało się podczas szlifowania. Ustaw je w uchwycie w taki sposób, aby jedna z krawędzi skrawających była idealnie równoległa do płaszczyzny tarczy szlifierskiej, oczywiście z zachowaniem wcześniej ustawionego kąta wierzchołkowego i przyłożenia. Dokładność na tym etapie zapewni Ci powtarzalność i symetrię ostrza.

Proces ostrzenia: Technika lekkich pociągnięć i kontrola postępów

1. Pierwsze szlifowanie: Włącz szlifierkę. Delikatnie dosuń wiertło do tarczy szlifierskiej, tak aby tarcza szlifowała powierzchnię przyłożenia za krawędzią skrawającą. Używaj lekkiego, równomiernego nacisku.
2. Obracanie wiertła: Podczas szlifowania, delikatnie obracaj wiertło w uchwycie (lub całą ostrzałką, jeśli tak jest skonstruowana), wykonując ruch wahadłowy. Ten ruch jest kluczowy dla uzyskania prawidłowego kąta przyłożenia i zakrzywienia powierzchni przyłożenia.
3. Kontrola postępów: Co kilka pociągnięć odsuń wiertło od tarczy i sprawdź efekty. Oceniasz długość krawędzi skrawającej, ostrość i symetrię. Pamiętaj, aby ostrzyć obie krawędzie skrawające naprzemiennie, aby zachować równą długość i kąty.
4. Dopracowanie ściny: Jeśli Twoja ostrzałka pozwala na szlifowanie ściny (krawędzi poprzecznej), postaraj się ją skrócić. Krótsza ścina zmniejsza opory wiercenia.

Chłodzenie jest krytyczne: Jak uniknąć przegrzania i rozhartowania stali?

To jeden z najważniejszych aspektów ostrzenia wierteł. Podczas szlifowania, tarcie generuje wysoką temperaturę, która może doprowadzić do przegrzania wiertła. Rozpoznasz to po zmianie koloru stali na niebieski lub fioletowy. Przegrzanie powoduje rozhartowanie stali, co oznacza, że wiertło traci swoją twardość i staje się bezużyteczne będzie się szybko tępić lub giąć. Aby tego uniknąć, regularnie chłodź wiertło w wodzie lub oleju. Zanurzaj je co kilka sekund, nie dopuszczając do zmiany koloru. To prosta zasada, która znacząco przedłuży żywotność Twoich wierteł.

Najczęstsze błędy i jak ich unikać

Nawet z najlepszą ostrzałką i instrukcją, początkujący mogą popełniać błędy. To normalne! Ważne jest, aby wiedzieć, na co zwracać uwagę i jak korygować ewentualne niedociągnięcia. Poniżej omawiam najczęstsze problemy i podpowiadam, jak ich unikać.

Problem: Nierówne krawędzie skrawające. Rozwiązanie i przyczyny.

Jeśli po naostrzeniu wiertło wierci otwór o większej średnicy niż powinno, "ściąga" na jedną stronę lub po prostu nie chce się zagłębiać, prawdopodobnie masz do czynienia z nierównymi krawędziami skrawającymi. Przyczyny to najczęściej nierównomierny nacisk podczas szlifowania, nieprawidłowe obracanie wiertła w uchwycie lub brak symetrii w ustawieniu wiertła w ostrzałce. Aby temu zapobiec, zawsze ostrz obie krawędzie naprzemiennie, kontrolując ich długość po każdym szlifowaniu. Upewnij się, że wiertło jest stabilnie zamocowane i że ruchy są płynne i powtarzalne.

Problem: "Spalenie" wiertła. Jak rozpoznać i zapobiegać przegrzaniu?

Jak już wspomniałem, "spalenie" wiertła to jego przegrzanie i rozhartowanie, które objawia się niebieskim lub fioletowym zabarwieniem ostrza. Takie wiertło straciło swoją twardość i jest praktycznie bezużyteczne. Głównymi przyczynami są zbyt duży nacisk na wiertło podczas szlifowania oraz brak regularnego chłodzenia. Aby zapobiec temu błędowi, zawsze używaj lekkich, delikatnych pociągnięć i bardzo często chłodź wiertło w wodzie lub oleju. Lepiej poświęcić nieco więcej czasu na ostrzenie, niż zniszczyć wiertło.

Przeczytaj również: Jak dobrać wiertło pod gwintownik? Tabela i wzór krok po kroku

Problem: Zły kąt wierzchołkowy lub brak kąta przyłożenia. Jak to skorygować?

Kiedy wiertło nie skrawa materiału, tylko po nim "ślizga się" lub "trze", a wiercenie jest niezwykle trudne i wymaga dużej siły, to znak, że kąt wierzchołkowy jest nieprawidłowy lub brakuje kąta przyłożenia. Przyczyną jest zazwyczaj błędne ustawienie ostrzałki lub nieprawidłowa technika obracania wiertła. Aby to skorygować, musisz wrócić do kalibracji ostrzałki. Sprawdź dokładnie kątomierzem ustawienie ramienia i mechanizmu kąta przyłożenia. Pamiętaj o delikatnym, wahadłowym ruchu wiertłem podczas szlifowania, aby uformować prawidłową powierzchnię przyłożenia. Czasem wystarczy drobna korekta, aby wiertło znów zaczęło efektywnie pracować.
