Wybór odpowiedniego węża hydraulicznego to jedna z tych decyzji, która bezpośrednio przekłada się na bezpieczeństwo, niezawodność i wydajność maszyn budowlanych oraz rolniczych. Jako praktyk, wielokrotnie przekonałem się, że zaniedbanie tego etapu może prowadzić do kosztownych przestojów, a nawet poważnych awarii. Ten artykuł to kompleksowy poradnik, który krok po kroku wyjaśni Ci, jak dokonać prawidłowego wyboru, bazując na kluczowych parametrach technicznych i moim doświadczeniu.
Poradnik w 5 prostych krokach:
- Krok 1: Zrozum budowę i odczytaj stare oznaczenia.
- Krok 2: Określ kluczowe parametry techniczne do Twojej maszyny.
- Krok 3: Wybierz odpowiedni rodzaj oplotu wzmacniającego.
- Krok 4: Wyeliminuj najczęstsze błędy podczas zakupu.
- Krok 5: Zadbaj o prawidłowy montaż i konserwację układu.
Krok 1: Zrozum budowę węża i odczytaj oznaczenia ze starego przewodu

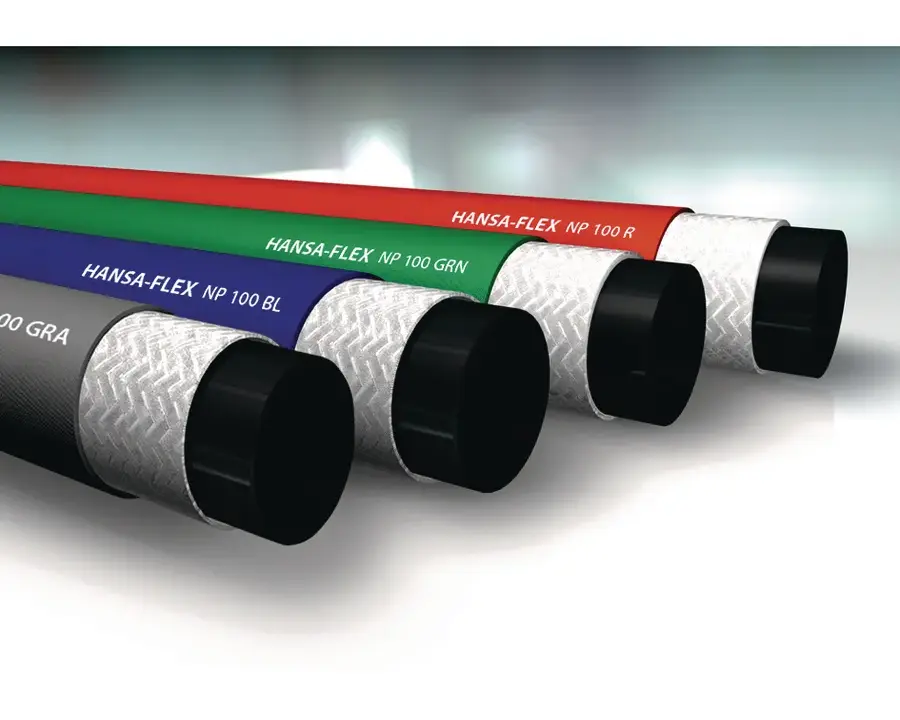

Zrozumienie budowy węża to podstawa. Każdy wąż, niezależnie od przeznaczenia, składa się z trzech głównych warstw:
- Warstwa wewnętrzna: Ma bezpośredni kontakt z medium. Zapewnia odporność chemiczną na olej, wodę czy inne substancje, zapobiegając degradacji i zanieczyszczeniu układu.
- Warstwa wzmacniająca (oplot): To serce węża, odpowiedzialne za wytrzymałość na ciśnienie. Najczęściej wykonana jest z oplotów lub spiral ze stalowego drutu. Chroni wąż przed rozerwaniem.
- Warstwa zewnętrzna: Pełni funkcję ochronną przed uszkodzeniami mechanicznymi (przetarcia, uderzenia) oraz czynnikami środowiskowymi (UV, ozon, chemikalia).
Przeczytaj również: Koparko-ładowarka do 30 tys. zł: Jak nie kupić złomu?
Zanim kupisz nowy element, sprawdź nadruki na starym. Oznaczenia to skarbnica wiedzy:
- Nazwa producenta: Renomowane firmy gwarantują jakość i zgodność z normami.
- Typ węża i liczba oplotów: Oznaczenia takie jak 2SN czy 4SH informują o konstrukcji warstwy wzmacniającej.
- Norma wykonania: np. EN 853, SAE J517 – świadczą o spełnianiu międzynarodowych standardów jakości.
- Data produkcji: To niezwykle ważna informacja, często pomijana. Choć nowe węże hydrauliczne nie mają daty ważności w tradycyjnym sensie, z czasem ulegają starzeniu. Materiały tracą swoje właściwości pod wpływem czynników atmosferycznych. Zalecam wymianę po około 5-7 latach od daty produkcji.
Krok 2: Określ 5 kluczowych parametrów technicznych
Wybór to nie tylko dopasowanie końcówek. Przeanalizuj poniższe parametry, by zapewnić bezpieczeństwo i wydajność układu:
- Ciśnienie robocze (WP - Working Pressure): Musi być wyższe niż maksymalne ciśnienie w układzie hydraulicznym, z uwzględnieniem tzw. skoków ciśnienia. Nigdy nie dobieraj węża, którego ciśnienie robocze jest równe lub niższe niż maksymalne obciążenie maszyny.
- Średnica wewnętrzna (DN): Wyrażana w milimetrach lub calach, wpływa na przepływ medium. Zbyt mała średnica wywoła opory i przegrzewanie oleju, a zbyt duża – nieefektywne wykorzystanie mocy.
- Temperatura pracy: Standardowe węże pracują w zakresie od -40°C do +100°C. Jeśli układ generuje wyższe temperatury, musisz poszukać specjalistycznych rozwiązań.
- Promień gięcia: Każdy model ma minimalny promień gięcia. Zbyt ostre wygięcie uszkodzi warstwę wzmacniającą i zablokuje przepływ płynu.
- Kompatybilność chemiczna: Upewnij się, że warstwa wewnętrzna jest odporna na rodzaj tłoczonego płynu (olej hydrauliczny, woda, emulsje).
Krok 3: Wybierz odpowiedni rodzaj oplotu stalowego
Rodzaj oplotu stalowego decyduje o wytrzymałości ciśnieniowej i elastyczności węża. Oto zestawienie najpopularniejszych typów:
| Typ oplotu | Charakterystyka i zastosowanie |
|---|---|
| 1SN/2SN | Węże z jednym (1SN) lub dwoma (2SN) oplotami ze stalowego drutu plecionego. Charakteryzują się dobrą elastycznością, co ułatwia montaż w ciasnych przestrzeniach. Idealne do średnich ciśnień w maszynach rolniczych i mniejszych maszynach budowlanych. |
| 4SP/4SH | Węże z czterema spiralnymi oplotami stalowymi. Mniej elastyczne, ale odporne na bardzo wysokie ciśnienia robocze i ekstremalne obciążenia. Niezastąpione w ciężkich koparkach, spycharkach i ładowarkach. |
Krok 4: Unikaj najczęstszych błędów, które kosztują czas i pieniądze
W mojej praktyce widziałem wiele awarii, których można było uniknąć. Na co uważać najbardziej?
Błąd #1: Ignorowanie skoków ciśnienia
W układach hydraulicznych ciężkich maszyn występują dynamiczne skoki ciśnienia, przewyższające średnie ciśnienie pracy. Wybór węża "na styk" to proszenie się o rozerwanie przewodu.
Błąd #2: Wybór "na oko" zamiast pomiarów
Nawet niewielka różnica w średnicy wewnętrznej (DN) wpływa na sprawność układu. Zbyt krótki wąż pracuje pod napięciem, zbyt długi może się przecierać i plątać.
Błąd #3: Niewłaściwe okucia
Końcówki muszą być idealnie dopasowane do węża i przyłączy w maszynie. Źle dobrane okucie grozi wyciekami, a nawet wyrwaniem przewodu pod obciążeniem.
Błąd #4: Fałszywa oszczędność
Tanie zamienniki często nie spełniają norm budowlanych i mają krótką żywotność. Inwestycja w sprawdzone, certyfikowane komponenty od renomowanych dostawców opłaca się już przy pierwszym unikniętym przestoju maszyny.
Krok 5: Zadbaj o prawidłowy montaż i regularną konserwację
Nawet najlepiej dobrany przewód hydrauliczny nie przetrwa długo bez odpowiedniej troski. Przestrzegaj tych zasad:
- Prawidłowy montaż: Unikaj skręcania węży wokół własnej osi podczas dokręcania okuć. Zapewnij im swobodę ruchu i trzymaj się zalecanego promienia gięcia.
- Osłony ochronne: W miejscach narażonych na uderzenia, tarcie czy gorące elementy silnika, zakładaj plastikowe spirale ochronne lub tekstylne rękawy.
- Regularne inspekcje: Przed pracą obejrzyj przewody. Szukaj przetarć, pęknięć, "spuchnięć" gumy oraz drobnych wycieków przy okuciach. To wczesne sygnały ostrzegawcze.
- Czystość oleju: Zanieczyszczenia w układzie niszczą warstwę wewnętrzną węży. Pamiętaj o regularnej wymianie filtrów hydraulicznych.
Pamiętaj, że nagła awaria węża hydraulicznego to nie tylko kosztowny przestój na placu budowy lub w polu, ale realne zagrożenie dla zdrowia i życia operatora. Regularna kontrola i świadomy dobór komponentów to Twoje najtańsze ubezpieczenie.
