W konstrukcji budynku jeden źle dobrany element potrafi zepsuć cały układ nośny. Dźwigar to właśnie ten fragment, który przejmuje obciążenia z dachu, stropu albo przęsła i przekazuje je dalej na podpory. W tym tekście pokazuję, jak działa taki element, z jakich materiałów się go wykonuje, kiedy wygrywa stal, kiedy beton, a kiedy drewno klejone, oraz jak wygląda bezpieczny transport i montaż ciężkich prefabrykatów na placu budowy.
Najważniejsze informacje o nośnym elemencie i jego montażu
- Przenosi ciężar własny konstrukcji oraz obciążenia użytkowe na ściany, słupy albo filary.
- Najczęściej spotyka się wersje stalowe, drewniane, żelbetowe i sprężone.
- O wyborze decydują rozpiętość, sztywność, warunki pracy i logistyka montażu.
- Przy długich prefabrykatach liczą się żuraw, trawers, zawiesia i dobrze zaplanowana kolejność prac.
- Najczęstsze błędy to niedoszacowanie ugięcia, słabe przygotowanie podpór i pośpiech przy osadzaniu.
Jak ten element przenosi obciążenia
Najprościej mówiąc, ten element działa jak most między podporami. Przejmuje ciężar własny konstrukcji, śnieg, wiatr, instalacje i obciążenie użytkowe, a potem oddaje je do słupów, ścian albo filarów. W praktyce nie patrzę wyłącznie na nośność materiału; równie ważne są zginanie, ścinanie i ugięcie, bo to one decydują, czy całość zachowa geometrię po zamontowaniu.
W obiektach halowych i przemysłowych problemem bywa nie tyle sam zapas wytrzymałości, ile to, czy element pozostanie wystarczająco sztywny pod długą rozpiętością. Im większa odległość między podporami, tym bardziej rośnie znaczenie przekroju, sposobu podparcia i dokładności wykonania wytwórni. I właśnie dlatego projekt takiego rozwiązania zaczyna się od obciążeń, a nie od katalogu materiałów.
To prowadzi wprost do pytania o materiały, bo od nich zależy masa, sztywność i logistyka całego montażu.

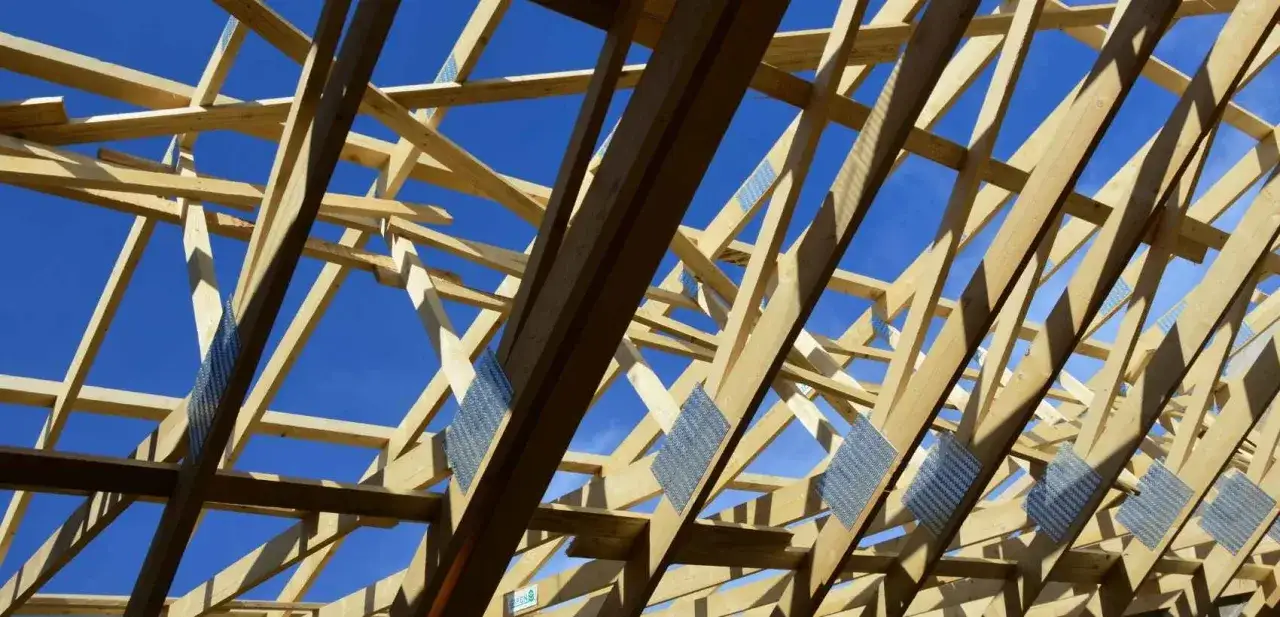

Z czego powstają najczęściej spotykane odmiany
W praktyce najczęściej spotyka się cztery grupy rozwiązań. Każda ma inne zalety, ale też inne ograniczenia, więc wybór zależy nie tylko od ceny, lecz także od tego, czy obiekt ma być lekki, odporny na ogień, bardzo sztywny czy po prostu łatwy do zmontowania na placu budowy.
| Materiał | Gdzie sprawdza się najlepiej | Mocne strony | Ograniczenia |
|---|---|---|---|
| Drewno klejone warstwowo | Hale sportowe, obiekty publiczne, dachy o dużej rozpiętości | Lekkość, dobra estetyka, szybka prefabrykacja | Wrażliwość na wilgoć i konieczność dobrych detali zabezpieczających |
| Stal i kratownice stalowe | Hale przemysłowe, magazyny, wiadukty | Duże rozpiętości, niewielki przekrój przy wysokiej nośności | Ochrona antykorozyjna i zabezpieczenie przeciwpożarowe |
| Żelbet | Stropy, obiekty infrastrukturalne, cięższe układy nośne | Wysoka trwałość, sztywność, odporność ogniowa | Duża masa własna i cięższy montaż |
| Beton sprężony | Hale, mosty, obiekty o bardzo dużych rozpiętościach | Duża nośność, możliwość osiągania długich przęseł | Wysoka precyzja produkcji i specjalistyczny transport |
Jak podaje Betard, prefabrykowane elementy dachowe w wersji sprężonej mogą dochodzić do około 45 metrów rozpiętości, a montaż odbywa się z użyciem samobieżnego żurawia lub podnośnika. To dobry przykład, że przy dużych gabarytach sama wytrzymałość nie wystarcza: równie ważna staje się logistyka całej operacji.
Skoro materiał już wybrany, trzeba jeszcze dopasować go do konkretnej inwestycji. I tu zaczynają się decyzje, które naprawdę przesądzają o powodzeniu całej budowy.
Jak dobrać rozwiązanie do rozpiętości i warunków budowy
Ja zwykle zaczynam od trzech pytań: jak długa jest rozpiętość, jakie obciążenia faktycznie zadziałają w eksploatacji i czy plac budowy ma przestrzeń na wjazd sprzętu. Dopiero potem patrzę na przekrój i materiał, bo zły układ podporowy potrafi unieważnić nawet bardzo mocny projekt.
Rozpiętość i obciążenia
Przy krótszych odcinkach można pozwolić sobie na prostsze rozwiązania, ale wraz ze wzrostem rozpiętości rośnie znaczenie sztywności. Moment zginający, czyli skłonność elementu do pracy jak belka wygięta pod ciężarem, rośnie szybko wraz z długością przęsła. W praktyce oznacza to, że przy tej samej masie własnej konstrukcja o większej rozpiętości potrzebuje lepszego materiału albo wyższego przekroju.
Wilgoć, ogień i trwałość
W obiekcie ogrzewanym, zamkniętym i suchym drewno klejone może być świetnym wyborem, szczególnie gdy liczy się wygląd. W hali narażonej na agresywniejsze warunki, uderzenia technologiczne albo częste zmiany temperatury lepiej zachowują się stal i beton. Z kolei tam, gdzie inwestor oczekuje dobrej odporności ogniowej bez dodatkowych warstw zabezpieczeń, żelbet zwykle daje więcej spokoju projektowego.
Logistyka i dostęp sprzętu
Nie każdy projekt da się zrealizować tak samo wygodnie. Jeśli dojazd jest ciasny, a teren ma słabe podłoże, ciężki transport i duży żuraw mogą podnieść koszt całej inwestycji bardziej niż sama zmiana materiału. Dlatego przy analizie nie ignoruję szerokości wjazdu, promienia skrętu, miejsca na składowanie oraz nośności podłoża pod sprzęt.
To właśnie na tym etapie najłatwiej uniknąć rozczarowań: dobry projekt techniczny musi iść w parze z realnym placem budowy. Następny krok to już sam montaż, czyli moment, w którym teoria spotyka się z maszynami.
Jak wygląda transport i montaż ciężkich prefabrykatów
Przy długich elementach nie ma miejsca na improwizację. Najpierw planuje się trasę dojazdu, potem sposób rozładunku, a dopiero na końcu samą sekwencję podnoszenia. W praktyce używa się żurawia samojezdnego albo wieżowego, a przy lżejszych zadaniach także ładowarki teleskopowej; kluczowe jest jednak to, by sprzęt miał odpowiedni udźwig i wysięg przy rzeczywistym promieniu pracy.
Trawers to belka rozkładająca punkty podwieszenia, dzięki której siły nie skupiają się w jednym miejscu. Przy długich prefabrykatach to ważniejsze, niż wielu wykonawców zakłada na początku, bo źle dobrane zawiesie potrafi wprowadzić lokalne przeciążenia i niebezpieczne skręcenie elementu.
| Sprzęt | Kiedy ma sens | Na co uważać |
|---|---|---|
| Żuraw samojezdny | Otwarty plac, cięższe prefabrykaty, szybki montaż | Podłoże, wysięg i promień pracy |
| Żuraw wieżowy | Wyższe obiekty, powtarzalne podnoszenia, mało miejsca na manewr | Kolizje z otoczeniem i ograniczenie strefy pracy |
| Ładowarka teleskopowa | Rozładunek i pomoc przy lżejszych segmentach | Nie zastępuje żurawia przy dużych gabarytach |
| Trawers i zawiesia | Stabilizacja długich elementów | Dobranie do masy i punktów chwytu |
Przeczytaj również: Dźwig a żuraw: Czy to to samo? Ekspert wyjaśnia!
Kolejność prac
- Wyznaczenie osi i punktów oparcia.
- Sprawdzenie dokumentacji, masy i punktów podwieszenia.
- Podwieszenie oraz próbne napięcie zawiesi.
- Podniesienie i wprowadzenie elementu w oparcie.
- Tymczasowe stężenie, a dopiero potem trwałe połączenie.
Przy dłuższych elementach i większym wietrze nie rezygnuję z lin prowadzących, bo to one pozwalają kontrolować obrót i odchylenie podczas podnoszenia. Najczęściej problem nie pojawia się wtedy, gdy element wisi na haku, tylko wtedy, gdy ktoś chce przyspieszyć etap ustawiania i opuszczać go bez pełnej kontroli.
Najczęściej problemy zaczynają się nie na samej budowie, lecz kilka godzin wcześniej, gdy ktoś oszczędza na przygotowaniu podpór albo bagatelizuje dokumentację. To dobry moment, żeby nazwać błędy, które naprawdę kosztują czas i pieniądze.
Najczęstsze błędy, które osłabiają całą konstrukcję
- Niedoszacowanie ugięcia - element może formalnie spełniać wymagania wytrzymałościowe, ale i tak pracować zbyt miękko, co psuje geometrię dachu lub stropu.
- Źle przygotowane podpory - nierówne lub słabe oparcie przenosi obciążenia punktowo i wprowadza niepotrzebne naprężenia.
- Brak uwzględnienia sprzętu montażowego - jeśli żuraw nie ma odpowiedniego wysięgu albo udźwigu, cały plan trzeba korygować w biegu.
- Nieprawidłowe punkty podwieszenia - przy długich prefabrykatach to prosta droga do skręcenia, odkształcenia albo uszkodzenia krawędzi.
- Pominięcie zabezpieczeń antykorozyjnych i ogniowych - szczególnie przy stali to nie jest dodatek, tylko część trwałości całej inwestycji.
- Zbyt szybkie zdejmowanie stężeń tymczasowych - konstrukcja potrzebuje czasu, żeby bezpiecznie przejąć pełny układ sił.
Jeśli miałbym wskazać jeden błąd, który widuję najczęściej, to jest nim mylenie „wytrzyma” z „będzie dobrze pracował przez lata”. Konstrukcja może stać, ale przy zbyt dużym ugięciu zaczyna pękać wykończenie, rozjeżdżają się połączenia i rośnie koszt napraw.
Żeby tego uniknąć, warto zamknąć cały proces prostą listą kontrolną jeszcze przed złożeniem zamówienia i zamówieniem sprzętu na budowę.
Przeczytaj również: Jak dobrać odpowiednie węże hydrauliczne do maszyn budowlanych i rolniczych?
Co sprawdzam przed zamówieniem i zanim przyjedzie żuraw
Największe oszczędności robi się nie na haku, tylko na etapie przygotowania. Zanim zamówię prefabrykat i sprzęt, sprawdzam, czy rozpiętość, obciążenia i warunki podparcia są już zamknięte w projekcie, a nie „do dogadania” na budowie. To samo dotyczy dojazdu, miejsca składowania i kolejności montażu.
- Rozpiętość i obciążenia obliczeniowe muszą być jasne przed produkcją.
- Masa pojedynczego elementu powinna być zestawiona z realnym udźwigiem sprzętu.
- Trasa dojazdu, promienie skrętu i miejsce rozładunku trzeba sprawdzić wcześniej.
- Punkty oparcia i sposób łączenia z resztą konstrukcji nie mogą być improwizowane.
- Termin dostawy powinien uwzględniać pogodę, dostępność ekipy i okno pracy żurawia.
W praktyce to właśnie te detale decydują, czy montaż przebiegnie spokojnie, czy zamieni się w serię poprawek. Jeśli cały układ jest dobrze policzony, dobrze wyprodukowany i dobrze podniesiony, konstrukcja odwdzięcza się trwałością, a budowa nie traci czasu na gaszenie problemów.
