Uziarnienie kruszywa: Jak uniknąć błędów i wzmocnić beton?

Jako inżynier z wieloletnim doświadczeniem w branży budowlanej, mogę śmiało powiedzieć, że uziarnienie kruszywa to jeden z tych parametrów, który na pierwszy rzut oka wydaje się być techniczną drobnostką, a w rzeczywistości decyduje o fundamentalnych właściwościach betonu. To właśnie skład ziarnowy kruszywa, czyli procentowy udział ziaren o określonych wymiarach, ma kluczowy wpływ na to, czy beton będzie trwały, wytrzymały i łatwy w obróbce. W tym artykule postaram się Państwu kompleksowo wyjaśnić, dlaczego tak jest i na co zwracać uwagę, projektując mieszanki betonowe.

Co to jest uziarnienie kruszywa? Wyjaśniamy kluczowe pojęcie w budownictwie

Kiedy mówimy o uziarnieniu kruszywa, mamy na myśli procentowy udział ziaren o określonych wymiarach w całej objętości próbki kruszywa. To, moim zdaniem, jeden z najważniejszych parametrów charakteryzujących kruszywa budowlane. Dlaczego? Ponieważ ma on bezpośredni wpływ na takie właściwości betonu jak jego szczelność, urabialność i wytrzymałość. Odpowiednio dobrane uziarnienie pozwala na stworzenie zwartego szkieletu kruszywowego, który jest fundamentem dla trwałości całej konstrukcji. Badanie i klasyfikacja uziarnienia są znormalizowane, a podstawą jest tu norma PN-EN 933-1 "Badania geometrycznych właściwości kruszyw -- Część 1: Oznaczanie składu ziarnowego -- Metoda przesiewania".

Dlaczego proporcje piasku i żwiru mają fundamentalne znaczenie?

Wyobraźmy sobie, że budujemy mur z kamieni. Jeśli użyjemy tylko dużych kamieni, między nimi powstaną spore puste przestrzenie. Aby je wypełnić i stworzyć stabilną konstrukcję, potrzebujemy mniejszych kamieni, a na końcu piasku i zaprawy. Podobnie jest z kruszywem w betonie. Odpowiednie proporcje frakcji drobnych, czyli piasku, i frakcji grubych, czyli żwiru, są kluczowe. Drobne ziarna wypełniają przestrzenie między grubszymi, minimalizując pustki i tworząc gęstą strukturę. To z kolei przekłada się na mniejsze zapotrzebowanie na wodę i cement, co jest korzystne zarówno ekonomicznie, jak i technicznie. Mieszanina kruszyw o różnym uziarnieniu, dążąca do optymalnego wypełnienia przestrzeni, nazywana jest w branży "stosem okruchowym" i jego prawidłowe zaprojektowanie to prawdziwa sztuka.

Jak w praktyce wygląda badanie uziarnienia? Tajniki analizy sitowej

Skoro wiemy już, czym jest uziarnienie i dlaczego jest tak ważne, przejdźmy do praktyki. Jak właściwie mierzymy ten parametr? Podstawową i najczęściej stosowaną metodą jest analiza sitowa, szczegółowo opisana w normie PN-EN 933-1. Pozwala ona precyzyjnie określić skład ziarnowy kruszywa.

Krok po kroku: Na czym polega metoda przesiewania według normy PN-EN 933-1?

Badanie uziarnienia metodą przesiewania na sucho to proces, który wymaga precyzji i przestrzegania norm. Oto jak to wygląda:

1. Przygotowanie próbki: Najpierw pobieramy reprezentatywną próbkę kruszywa, którą następnie suszymy do stałej masy w temperaturze około 105°C. Jest to kluczowe, aby wilgoć nie wpływała na masę ziaren i nie utrudniała przesiewania.
2. Ważenie próbki: Wysuszoną próbkę dokładnie ważymy. To nasza masa początkowa, do której będziemy się odnosić w dalszych obliczeniach.
3. Przesiewanie przez zestaw sit: Próbkę umieszczamy na szczycie znormalizowanego zestawu sit, ułożonych od największego do najmniejszego wymiaru oczek. Cały zestaw jest następnie poddawany wibracjom (mechanicznie lub ręcznie) przez określony czas, co pozwala ziarnom przejść przez odpowiednie sita.
4. Ważenie pozostałości: Po zakończeniu przesiewania, ostrożnie zdejmujemy sita i ważymy ilość kruszywa pozostałą na każdym sicie. Ważymy również materiał, który przeszedł przez najdrobniejsze sito i zebrał się w podstawce.
5. Obliczanie procentowego udziału: Na podstawie uzyskanych mas obliczamy procentowy udział poszczególnych frakcji, czyli ziaren, które pozostały na danym sicie lub przez nie przeszły. Suma mas pozostałości powinna być bardzo zbliżona do masy początkowej próbki.

Niezbędne narzędzia: Jak wygląda standardowy zestaw sit analitycznych?

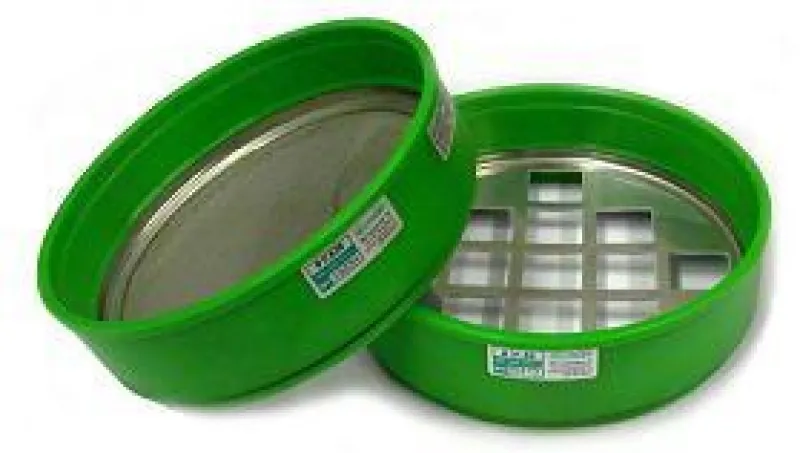

Standardowy zestaw sit analitycznych to nic innego jak seria sit o znormalizowanych, malejących wymiarach oczek. Sitka te są zazwyczaj okrągłe, wykonane z metalu, a ich oczka mają precyzyjnie określone rozmiary, np. 0,063 mm, 0,125 mm, 0,25 mm, 0,5 mm, 1 mm, 2 mm, 4 mm, 8 mm, 16 mm, 31,5 mm i tak dalej. Wybór konkretnych sit zależy od rodzaju badanego kruszywa (piasek, żwir, grys) i wymagań normowych. Ważne jest, aby sita były regularnie kontrolowane pod kątem uszkodzeń, które mogłyby zafałszować wyniki badania.

Od liczb do wniosków: Jak interpretować surowe wyniki badania?

Surowe wyniki badania to po prostu masy kruszywa zatrzymanego na każdym sicie. Aby jednak przekształcić te liczby w użyteczne informacje, musimy obliczyć procentowy udział poszczególnych frakcji. Zazwyczaj oblicza się procent masowy ziaren przechodzących przez każde sito (tzw. procent przesiewu) oraz procent masowy ziaren zatrzymanych na każdym sicie. Te dane są następnie wykorzystywane do sporządzenia krzywej uziarnienia, która jest graficznym przedstawieniem składu ziarnowego i pozwala na szybką i intuicyjną ocenę jakości kruszywa.

Krzywa uziarnienia: Graficzny klucz do zrozumienia jakości kruszywa

Krzywa uziarnienia to dla mnie, jako praktyka, jedno z najważniejszych narzędzi do oceny kruszywa. To właśnie na jej podstawie mogę szybko stwierdzić, czy dany materiał nadaje się do konkretnego zastosowania, czy też wymaga korekty.

Jak czytać wykres krzywej przesiewu? Praktyczny poradnik

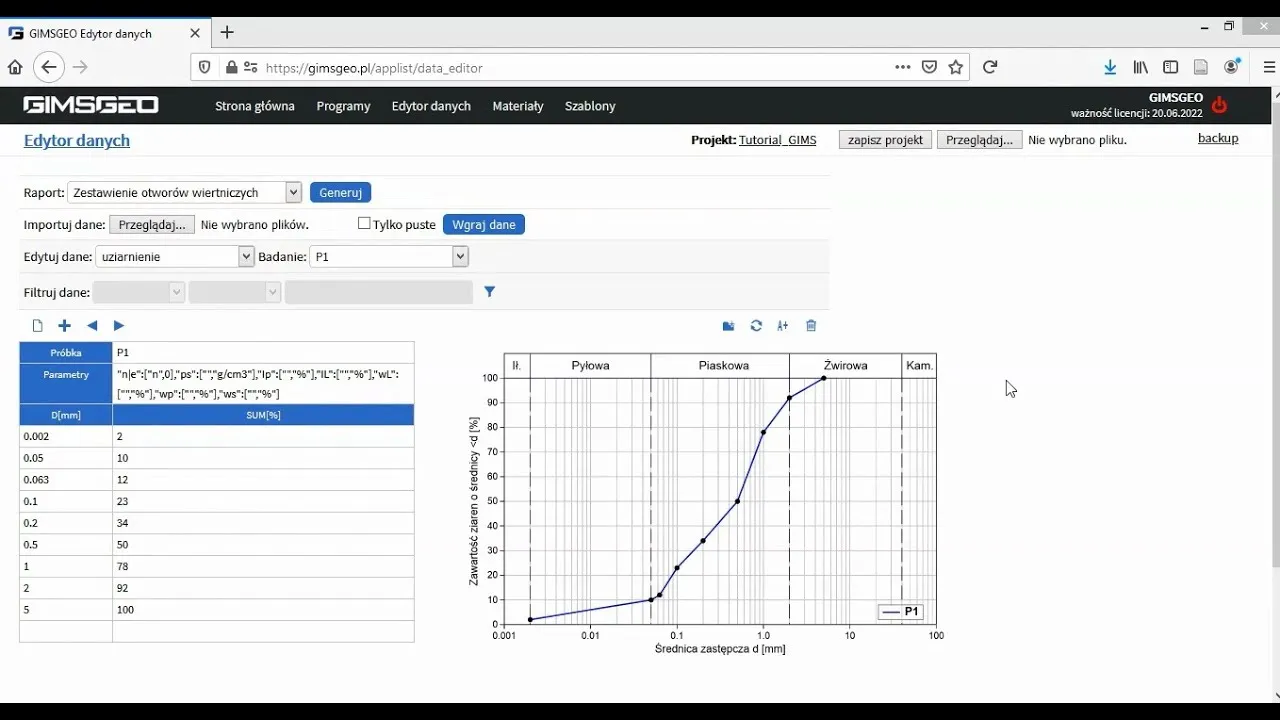

Krzywa uziarnienia, zwana również krzywą przesiewu, to graficzne przedstawienie wyników analizy sitowej. Na osi poziomej (odciętych) zaznacza się wymiary oczek sit, często w skali logarytmicznej, co pozwala na lepsze rozłożenie drobnych frakcji. Na osi pionowej (rzędnych) natomiast odkładamy procentową zawartość ziaren przechodzących przez dane sito. Im wyżej położony punkt na krzywej dla danego wymiaru sita, tym więcej drobnych ziaren zawiera kruszywo. Kształt i położenie krzywej są niezwykle informatywne: stroma krzywa oznacza, że kruszywo ma wąski zakres uziarnienia (jest jednofrakcyjne), natomiast łagodna, rozciągnięta krzywa wskazuje na szeroki zakres uziarnienia, czyli obecność zarówno drobnych, jak i grubych ziaren. To właśnie ten drugi typ, tzw. uziarnienie ciągłe, jest zazwyczaj najbardziej pożądany w betonie.

Uziarnienie ciągłe vs. przerywane: Które jest lepsze dla Twojego projektu?

Kiedy patrzę na krzywą uziarnienia, od razu szukam, czy mamy do czynienia z uziarnieniem ciągłym czy przerywanym. Uziarnienie ciągłe, zwane też dobrze uziarnionym, charakteryzuje się obecnością ziaren we wszystkich frakcjach od najdrobniejszych po najgrubsze. Taka krzywa jest gładka i rozciągnięta. Kruszywo o uziarnieniu ciągłym pozwala na optymalne wypełnienie przestrzeni między ziarnami, co minimalizuje pustki i zapotrzebowanie na zaczyn cementowy. Jest to zdecydowanie preferowane w większości zastosowań budowlanych, zwłaszcza w betonie, ze względu na lepszą szczelność, wytrzymałość i urabialność.

Z kolei uziarnienie przerywane (lub nieciągłe) oznacza, że w kruszywie brakuje pewnych frakcji ziarnowych. Na krzywej uziarnienia objawia się to "schodkiem" lub wyraźnym załamaniem. Kruszywa o takim uziarnieniu są trudniejsze do zagęszczenia, mogą prowadzić do powstawania pustek i zwiększać ryzyko segregacji składników mieszanki betonowej. Choć w niektórych specjalistycznych zastosowaniach (np. betony architektoniczne) uziarnienie przerywane może być celowo stosowane, w większości przypadków należy go unikać, aby zapewnić wysoką jakość betonu.

Co oznaczają graniczne krzywe przesiewu i dlaczego warto ich pilnować?

W normach budowlanych, takich jak wspomniana PN-EN 933-1, często znajdziemy tzw. graniczne krzywe przesiewu lub strefy uziarnienia. Są to zakresy dopuszczalnego uziarnienia dla danego typu kruszywa, które wyznaczają górną i dolną granicę dla krzywej uziarnienia. Jeśli krzywa uziarnienia naszego kruszywa mieści się w tych granicach, oznacza to, że materiał spełnia wymagania normowe i jest odpowiedni do zastosowania. Pilnowanie tych krzywych jest absolutnie kluczowe, ponieważ gwarantuje, że kruszywo będzie miało odpowiednie właściwości, a co za tym idzie, zapewni wymaganą jakość i trwałość mieszanki betonowej. Odstępstwa od tych granic mogą prowadzić do poważnych problemów z betonem, o czym opowiem za chwilę.

Wpływ uziarnienia na właściwości mieszanki betonowej

Z mojego doświadczenia wynika, że to właśnie uziarnienie kruszywa jest jednym z tych parametrów, który w największym stopniu determinuje zachowanie mieszanki betonowej zarówno w fazie świeżej, jak i po związaniu.

Urabialność i konsystencja: Jak uziarnienie wpływa na łatwość pracy z betonem?

Dobrze dobrane uziarnienie, zwłaszcza uziarnienie ciągłe, ma ogromny wpływ na urabialność i konsystencję mieszanki betonowej. Dzięki temu, że drobniejsze ziarna efektywnie wypełniają przestrzenie między grubszymi, minimalizujemy pustki. To z kolei oznacza, że potrzebujemy mniej wody do uzyskania odpowiedniej konsystencji mieszanki. Beton o optymalnym uziarnieniu jest łatwiejszy w obróbce, transporcie i układaniu, co przekłada się na efektywność pracy na budowie i mniejsze ryzyko powstawania wad. Mniejsza ilość wody to także mniejsze ryzyko segregacji i lepsze warunki do osiągnięcia wysokiej wytrzymałości.

Mniej cementu, więcej wytrzymałości: Sekret optymalnego stosu okruchowego

To jest jeden z moich ulubionych aspektów optymalnego uziarnienia. Kiedy mamy dobrze zaprojektowany stos okruchowy, czyli mieszaninę kruszyw o idealnie dobranym uziarnieniu, minimalizujemy objętość pustek w szkielecie kruszywowym. A co to oznacza w praktyce? Mniej pustek do wypełnienia zaczynem cementowym! Dzięki temu możemy zmniejszyć ilość cementu potrzebnego do wyprodukowania betonu, co bezpośrednio przekłada się na niższe koszty produkcji. Co więcej, mniejsza ilość zaczynu cementowego, przy zachowaniu odpowiedniego stosunku w/c, często prowadzi do większej wytrzymałości betonu, ponieważ cement jest najdroższym i najbardziej skurczowym składnikiem mieszanki. To prawdziwa ekonomia i inżynieria w jednym!

Szczelność i mrozoodporność: Jak unikać pustek w strukturze betonu?

Prawidłowe uziarnienie kruszywa to klucz do uzyskania szczelnego betonu. Kiedy ziarna są dobrze ułożone i wypełniają się wzajemnie, minimalizujemy liczbę i wielkość pustek kapilarnych w strukturze betonu. Mniej pustek to mniejsza przepuszczalność dla wody i innych agresywnych substancji. To bezpośrednio przekłada się na zwiększoną odporność betonu na czynniki zewnętrzne, takie jak cykle zamrażania i rozmrażania. Beton o wysokiej szczelności jest po prostu trwalszy i bardziej odporny na degradację, co jest szczególnie ważne w naszym klimacie, gdzie mróz potrafi być bezlitosny dla konstrukcji.

Najważniejsze pojęcia związane z uziarnieniem

Aby w pełni zrozumieć zagadnienie uziarnienia, warto poznać kilka kluczowych terminów, które często pojawiają się w specyfikacjach i kartach technicznych kruszyw.

Frakcja, nadziarno, podziarno: Co dokładnie oznaczają te terminy?

• Frakcja: To zbiór ziaren kruszywa zawartych między dwoma kolejnymi sitami. Na przykład, kruszywo o frakcji 2/8 mm oznacza, że większość ziaren mieści się między sitem o oczkach 2 mm a sitem o oczkach 8 mm. Jest to podstawowy sposób klasyfikacji kruszyw.
• Nadziarno: Są to ziarna kruszywa, które pozostają na sicie o wymiarze oczek D, czyli są większe niż górna granica frakcji. Ich obecność w nadmiernej ilości może świadczyć o złej jakości kruszywa lub nieprawidłowej obróbce.
• Podziarno: To z kolei ziarna, które przechodzą przez sito o wymiarze oczek d, czyli są mniejsze niż dolna granica frakcji. Podobnie jak nadziarno, jego nadmierna ilość może wpływać negatywnie na właściwości mieszanki betonowej.

Czym jest stos okruchowy i jak go poprawnie zaprojektować?

Jak już wspomniałem, stos okruchowy to nic innego jak mieszanina kruszyw o różnym uziarnieniu najczęściej piasku i żwiru (lub grysu) której celem jest uzyskanie optymalnej krzywej uziarnienia. Projektowanie stosu okruchowego to proces, w którym dobieramy proporcje poszczególnych frakcji kruszyw tak, aby ich połączona krzywa uziarnienia mieściła się w pożądanych granicach normowych, a najlepiej zbliżała się do krzywej idealnej. W dzisiejszych czasach, zwłaszcza w produkcji betonów wysokowartościowych (BWW), samozagęszczalnych (SCC) czy architektonicznych, precyzyjne projektowanie stosów okruchowych nabiera coraz większego znaczenia. Często wykorzystuje się do tego specjalistyczne programy komputerowe, które analizują skład ziarnowy poszczególnych składników i pomagają znaleźć optymalne proporcje.

Najczęstsze błędy w doborze uziarnienia i jak ich unikać

Nawet najlepsza receptura betonu może zawieść, jeśli kruszywo nie będzie miało odpowiedniego uziarnienia. Z mojego doświadczenia wynika, że pewne błędy powtarzają się nagminnie, prowadząc do kosztownych konsekwencji.

Zbyt dużo piasku: Jakie są konsekwencje dla wytrzymałości i skurczu?

Jednym z najczęstszych błędów jest zastosowanie kruszywa ze zbyt dużą ilością frakcji piaskowej. Choć piasek jest niezbędny do wypełnienia pustek, jego nadmiar prowadzi do kilku negatywnych konsekwencji. Po pierwsze, zwiększa się zapotrzebowanie na wodę i cement, ponieważ drobne ziarna mają większą powierzchnię do zwilżenia i oblepienia zaczynem. To z kolei podnosi koszty i może obniżyć wytrzymałość betonu. Po drugie, większa ilość zaczynu cementowego oznacza wyższy skurcz betonu podczas wiązania i twardnienia, co zwiększa ryzyko pęknięć. Zbyt dużo piasku może również pogorszyć urabialność, sprawiając, że mieszanka będzie "tępa" i trudna do zagęszczenia.

Przerwy w uziarnieniu: Ukryte zagrożenie prowadzące do segregacji składników

Kruszywa o nieciągłym uziarnieniu, czyli takie, którym brakuje pewnych frakcji ziarnowych, to prawdziwe ukryte zagrożenie. Taka przerwa w uziarnieniu sprawia, że mieszanka betonowa staje się bardziej podatna na segregację (rozsegregowanie) składników. Podczas transportu, pompowania czy układania betonu, cięższe i grubsze ziarna mogą opadać na dno, a lżejsze i drobniejsze unosić się do góry. Efektem jest niejednorodność betonu w konstrukcji, co prowadzi do lokalnych osłabień, pustek i obniżenia jego właściwości mechanicznych oraz trwałości. Unikanie kruszyw z przerwami w uziarnieniu jest absolutną podstawą dobrej praktyki budowlanej.

Przeczytaj również: Ile kosztuje minikoparka? Ceny, wynajem, leasing i ukryte koszty.

Ignorowanie kart technicznych kruszyw: Dlaczego to prosta droga do katastrofy budowlanej?

Muszę to podkreślić z całą mocą: ignorowanie kart technicznych kruszyw dostarczanych przez producentów to prosta droga do poważnych problemów, a nawet katastrofy budowlanej. Karty te zawierają kluczowe parametry, w tym krzywą uziarnienia, która jest podstawą do projektowania receptury betonu. Niestety, często spotykam się z sytuacją, gdy projektanci lub wykonawcy bazują na ogólnych założeniach, zamiast na konkretnych danych dla danego kruszywa. Każda partia kruszywa, nawet od tego samego producenta, może nieco różnić się uziarnieniem. Brak weryfikacji tych danych i ślepe zaufanie może prowadzić do błędów w proporcjach składników, a w konsekwencji do betonu o nieodpowiednich właściwościach, co zagraża bezpieczeństwu i trwałości całej konstrukcji. Zawsze, ale to zawsze, sprawdzajcie karty techniczne i wymagajcie ich od dostawców!

Uziarnienie kruszywa w praktyce: Kluczowe wnioski

Podsumowując nasze rozważania, mam nadzieję, że udało mi się przekonać Państwa o tym, jak fundamentalne znaczenie ma uziarnienie kruszywa w budownictwie, a zwłaszcza w technologii betonu. To nie jest tylko suchy parametr laboratoryjny, ale czynnik, który bezpośrednio wpływa na urabialność świeżej mieszanki, zapotrzebowanie na cement, a co najważniejsze na wytrzymałość, szczelność i trwałość finalnego betonu. Pamiętajmy, że optymalne uziarnienie, często osiągane poprzez staranne zaprojektowanie stosu okruchowego, minimalizuje pustki, redukuje skurcz i zwiększa odporność na czynniki zewnętrzne, takie jak mróz. Zawsze należy dążyć do uziarnienia ciągłego i bezwzględnie korzystać z danych zawartych w kartach technicznych kruszyw. Świadomy dobór kruszywa to inwestycja w jakość i długowieczność każdej konstrukcji betonowej.
