Przy wytyczaniu fundamentów różnica kilku centymetrów może przełożyć się na problemy z poziomem posadzki, odwodnieniem albo wysokością całego budynku. Reper geodezyjny daje geodecie trwały punkt odniesienia, dzięki któremu można wiarygodnie przenosić wysokości na działkę i kontrolować ich zgodność z projektem. Wyjaśniam, czym jest taki punkt, jak wygląda pomiar z jego wykorzystaniem, jakie narzędzia są potrzebne i na co uważać podczas prac budowlanych.
Stały punkt wysokościowy porządkuje każdy pomiar pionowy
- Reper to trwale zastabilizowany punkt o znanej wysokości w określonym układzie odniesienia.
- Geodeta wykorzystuje go do niwelacji, czyli wyznaczania różnic wysokości między punktami.
- Najczęściej spotyka się repery ścienne, naziemne i robocze.
- Do pomiaru służą przede wszystkim niwelator i łata geodezyjna, a w wybranych pracach także tachimetr lub odbiornik GNSS.
- Przed użyciem punktu trzeba sprawdzić jego identyfikator, aktualność i układ wysokościowy.
Reper nie jest zwykłym znakiem na mapie
Reper to trwale oznaczony punkt wysokościowej osnowy geodezyjnej. Dla tego punktu wyznaczono wysokość w przyjętym układzie odniesienia, dlatego może służyć jako wzorzec podczas kolejnych pomiarów. Sam metalowy element albo betonowy słupek jest tylko fizycznym znakiem. Najważniejsza pozostaje przypisana mu, udokumentowana wysokość.
Najprościej wyobrazić go sobie jako stałą kreskę na dużej, dokładnej skali. Jeżeli geodeta zna wysokość repera, może określić, ile wyżej lub niżej znajduje się dowolny punkt na działce. To pozwala ustalić między innymi rzędną terenu, poziom posadowienia, wysokość posadzki i spadek nawierzchni.
Repery należą do osnowy wysokościowej, czyli uporządkowanej sieci punktów służących do przenoszenia wysokości. W przepisach rozróżnia się między innymi podstawową osnowę wysokościową fundamentalną i bazową. Dla punktów tej osnowy wymagana dokładność wyznaczenia wysokości wynosi co najmniej poziom centymetrowy, a w precyzyjnych sieciach niwelacyjnych kontroluje się także błąd pomiaru na kilometrze.
Różnica między wysokością punktu a wysokością znaku
W dokumentacji liczy się określone miejsce znaku, na którym można oprzeć łatę niwelacyjną. Nie zawsze będzie to najwyższa część metalowego elementu. Geodeta odczytuje wysokość z odpowiednio zdefiniowanego punktu znaku, zgodnie z opisem w dokumentacji osnowy.
To drobne rozróżnienie ma znaczenie na budowie. Oparcie łaty o przypadkową krawędź, śrubę albo fragment uszkodzonego elementu może wprowadzić błąd, którego później nie da się łatwo odróżnić od błędu projektu.
Jakie rodzaje reperów można spotkać w terenie
Forma punktu zależy od jego znaczenia, miejsca stabilizacji i warunków gruntowych. W mieście częściej spotyka się znaki osadzone w ścianach, natomiast poza zabudową stosuje się konstrukcje naziemne. Ja zawsze rozdzielam przy tym rodzaj znaku od jego rangi w sieci, ponieważ wygląd nie mówi jeszcze, jak dokładny i aktualny jest dany punkt.
| Rodzaj | Gdzie występuje | Do czego służy |
|---|---|---|
| Reper ścienny | Mur budynku, wiadukt, konstrukcja inżynierska | Stabilny punkt w zwartej zabudowie |

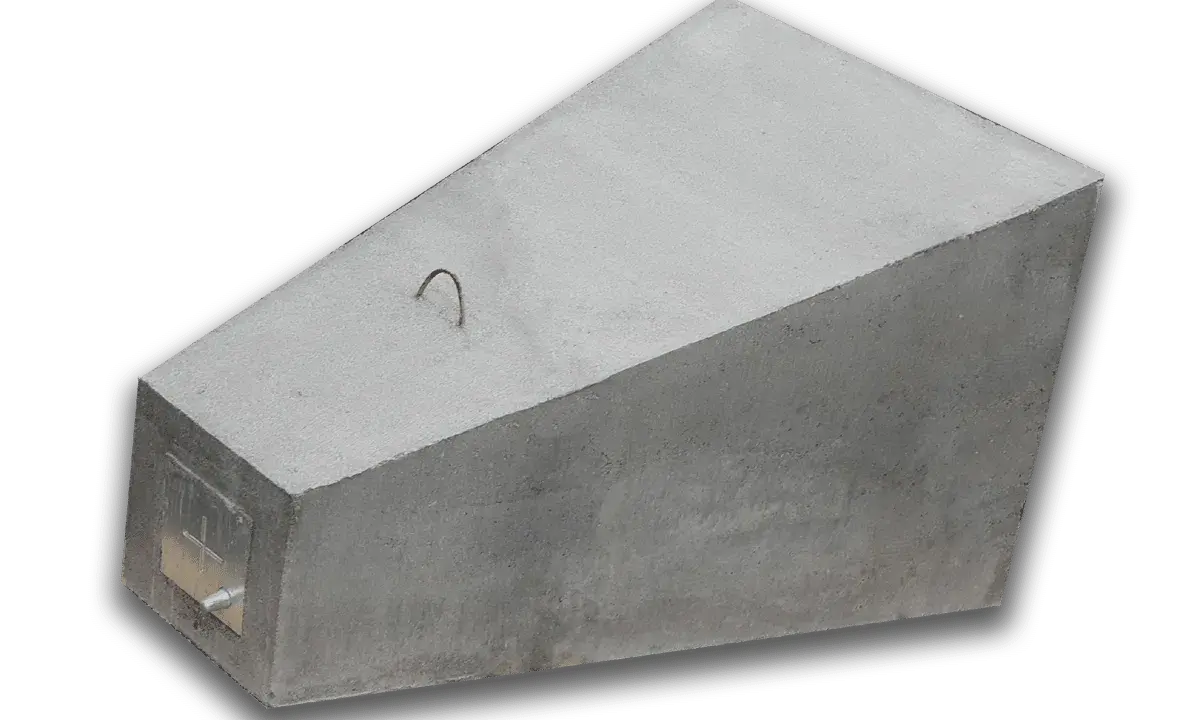

| Reper naziemny | Grunt, pobocze, teren otwarty | Osnowa wysokościowa poza budynkami |
| Reper ziemny | Specjalnie przygotowane podłoże | Trwała stabilizacja w gruncie |
| Reper roboczy | Plac budowy lub jego bezpośrednie otoczenie | Bieżące przenoszenie wysokości podczas robót |
Reper roboczy nie musi być elementem państwowej osnowy. Geodeta zakłada go na potrzeby konkretnej inwestycji, przenosząc wysokość z wiarygodnego punktu na bezpieczne miejsce, na przykład na słupek betonowy lub stabilny fragment konstrukcji. Dzięki temu nie trzeba za każdym razem ustawiać instrumentu przy odległym znaku.
Największym błędem jest uznanie, że każdy metalowy bolec w murze jest aktywnym reperem. Część znaków może być stara, uszkodzona, przesunięta albo pozbawiona aktualnej dokumentacji. O przydatności punktu decyduje opis i kontrola geodezyjna, a nie sam jego wygląd.
Jak wygląda pomiar z wykorzystaniem punktu wysokościowego
Najczęściej stosuje się niwelację geometryczną. Niwelator ustawia się między reperem a mierzonym punktem, a na obu miejscach ustawia się łaty geodezyjne. Instrument pokazuje odczyty, z których geodeta oblicza różnicę wysokości.
Jeżeli wysokość punktu wyjściowego oznaczymy jako HA, odczyt wsteczny jako r, a odczyt w przód jako p, wysokość kolejnego punktu można obliczyć ze wzoru HB = HA + r - p. W praktyce pomiar prowadzi się w ciągu, z kontrolą zamknięcia i powrotem do punktu znanego albo do drugiego repera.
Narzędzia używane przy niwelacji
- Niwelator optyczny jest prostym i bardzo skutecznym instrumentem do klasycznej niwelacji geometrycznej.
- Niwelator cyfrowy odczytuje specjalną łatę kodową i ogranicza ryzyko błędu odczytu.
- Łata geodezyjna ma podziałkę pozwalającą określić odczyt na punkcie pomiarowym.
- Tachimetr umożliwia jednoczesne wyznaczanie położenia poziomego i wysokości, szczególnie przy tyczeniu obiektów.
- Odbiornik GNSS może określać wysokości satelitarne, ale ich dokładność i sposób wykorzystania zależą od metody pomiaru, korekt oraz układu odniesienia.
GNSS nie jest automatycznym zamiennikiem niwelatora. Przy dokładnym wyznaczaniu poziomu fundamentu, reperów roboczych lub punktów kontrolnych znaczenie mają wymagania projektu i oczekiwana dokładność. Na krótkim odcinku dobrze wykonana niwelacja geometryczna często daje bardziej przewidywalny wynik niż przypadkowy pomiar satelitarny.
Dlaczego reper jest ważny na placu budowy
Na budowie punkt wysokościowy pozwala przełożyć dane z projektu na rzeczywisty teren. Geodeta może na jego podstawie wyznaczyć poziom wykopu, ław fundamentowych, chudego betonu, izolacji, posadzki oraz elementów zagospodarowania działki. Jedna pomylona rzędna potrafi później wymusić kosztowne poprawki przy schodach, bramie albo odwodnieniu.
Przykład z fundamentami
Załóżmy, że reper ma wysokość 142,380 m, a po wykonaniu niwelacji projektowany poziom posadzki powinien wynosić 143,120 m. Różnica wynosi 0,740 m. Geodeta przenosi tę wartość na punkty kontrolne, a wykonawca może sprawdzić, czy kolejne warstwy podłogi i fundamentu zachowują zaprojektowany poziom.
Nie chodzi wyłącznie o samą wysokość budynku. Pomiar pomaga też zachować spadki terenu i instalacji. Przy podjeździe, tarasie lub kanalizacji deszczowej nawet kilka milimetrów na metrze może decydować o tym, czy woda odpłynie zgodnie z założeniami.
Kontrola osiadania i odkształceń
Stałe punkty wykorzystuje się również do monitorowania obiektów. Jeżeli pomiar wykonany w różnych terminach pokaże zmianę wysokości punktów kontrolnych, można ocenić, czy budynek, ściana oporowa albo konstrukcja mostowa osiada lub przemieszcza się.
Taki monitoring wymaga powtarzalnej metody, odpowiednich warunków i punktów odniesienia, które same pozostają stabilne. Jeden przypadkowy odczyt nie jest jeszcze dowodem osiadania, dlatego przy ważnych obiektach wykonuje się serię pomiarów i analizuje różnice względem kilku punktów.
Jak sprawdzić reper i uniknąć błędu pomiarowego
Dane o podstawowej osnowie geodezyjnej można znaleźć w Geoportalu, w warstwach dotyczących osnowy wysokościowej. Zwykle dostępne są identyfikator punktu, jego położenie, opis stabilizacji i wysokość. Sam podgląd mapy traktuję jednak jako pierwszy etap, a nie zastępstwo dokumentacji geodezyjnej.
Przed wykorzystaniem punktu trzeba sprawdzić, czy znak istnieje w terenie i czy nie został uszkodzony. Pomocne są oględziny otoczenia, porównanie numeru punktu z opisem topograficznym oraz kontrola pomiarowa względem innego, niezależnego punktu.
W Polsce trzeba też zwrócić uwagę na układ wysokościowy PL-EVRF2007-NH. Według GUGiK w kwietniu 2026 roku układ ten był wdrożony w bazach danych 364 powiatów, ale przy konkretnej pracy geodeta powinien sprawdzić stan obowiązujący w danym powiecie i w danym zbiorze danych. Różnice między dawnymi układami mogą wynosić od kilku do kilkudziesięciu centymetrów, więc mieszanie wartości bez przeliczenia jest poważnym błędem.
Przeczytaj również: Jaka poziomica laserowa najlepsza? Poradnik eksperta i ranking 2026
Błędy, które zdarzają się najczęściej
- Użycie punktu bez sprawdzenia, czy jego znak nie został naruszony.
- Pomylenie wysokości w różnych układach odniesienia.
- Oparcie łaty na niewłaściwej części znaku.
- Brak pomiaru kontrolnego na drugim reperze.
- Przeniesienie wysokości na niestabilny element, na przykład luźny krawężnik.
- Traktowanie poziomu „zero” budynku jako wysokości nad poziomem morza.
Ostatni błąd jest szczególnie częsty. Poziom zero to umowna wysokość przyjęta dla danego obiektu, natomiast reper odnosi pomiar do określonego układu wysokościowego. Dopiero geodeta wyznacza zależność między tymi dwiema wartościami.
Co sprawdzić przed rozpoczęciem prac na działce
Jeżeli punkt ma być wykorzystany przy budowie domu, drogi lub sieci, przygotowałbym krótką listę kontrolną. Najpierw sprawdziłbym dokumentację projektu i wymagany układ wysokościowy, potem dostępność stabilnego punktu w pobliżu, a na końcu sposób zabezpieczenia reperu roboczego na czas budowy.
- Ustal, czy potrzebujesz danych z osnowy państwowej, czy wystarczy reper roboczy.
- Poproś geodetę o potwierdzenie układu wysokościowego użytego w projekcie.
- Nie zasypuj, nie maluj i nie przesuwaj punktu bez uzgodnienia z geodetą.
- Zabezpiecz reper roboczy przed ruchem ciężkiego sprzętu i pracami ziemnymi.
- Przy ważnych poziomach zamów pomiar kontrolny, zamiast opierać się na jednym odczycie.
Najlepiej, gdy punkty robocze są zakładane w kilku miejscach. Jeden może zostać zniszczony podczas wykopu, a dwa lub trzy niezależne znaki pozwolą szybko odtworzyć wysokość i sprawdzić, czy konstrukcja nie „uciekła” podczas robót.
Stały punkt, który chroni budowę przed kosztowną pomyłką
Reper nie wykonuje pomiaru sam i nie zastępuje geodety. Jego rola polega na tym, że zapewnia powtarzalny, opisany i możliwy do skontrolowania punkt odniesienia. Dzięki niemu wysokości z mapy i projektu można bezpiecznie przenieść na teren.Przy każdej inwestycji najważniejsze są trzy rzeczy: właściwy punkt, zgodny układ wysokościowy i pomiar wykonany z kontrolą. Taki zestaw daje znacznie większą pewność niż korzystanie z przypadkowego znaku, poziomicy albo odczytu GNSS bez sprawdzenia dokładności.
