Kruszywo CNR: Czy "brak wymagań" to zaleta? Poznaj prawdę!

Kruszywo CNR to termin, który często pojawia się w specyfikacjach technicznych, zwłaszcza w budownictwie drogowym, budząc jednocześnie wiele pytań. Zrozumienie jego specyfiki jest kluczowe dla każdego, kto zajmuje się projektowaniem, wykonawstwem czy nadzorem nad inwestycjami infrastrukturalnymi. W tym artykule, jako Adam Mazurek, postaram się rozwiać wszelkie wątpliwości dotyczące definicji, zastosowań i, co najważniejsze, znaczenia tego "braku wymagań" w kontekście jakości i przydatności materiału.

CNR, czyli "No Requirement": Rozszyfrowanie kluczowego terminu

Kiedy w specyfikacji technicznej natykamy się na oznaczenie kruszywa jako "CNR", wielu z nas zastanawia się, co to właściwie oznacza. Otóż, skrót CNR pochodzi od angielskiego "No Requirement", co w dosłownym tłumaczeniu oznacza "brak wymagania". W kontekście kruszyw budowlanych, a konkretnie ich właściwości, jest to niezwykle istotna informacja. Oznacza ona, że dla danej cechy materiału w tym przypadku zazwyczaj chodzi o zawartość ziaren przekruszonych lub łamanych nie stawia się żadnych konkretnych wymagań procentowych. To właśnie ten brak specyfikacji stanowi kluczową różnicę w porównaniu do innych, bardziej rygorystycznych kategorii kruszyw.

Dlaczego brak wymagań jest tutaj zdefiniowaną kategorią?

Może wydawać się to paradoksalne, że "brak wymagań" jest sam w sobie zdefiniowaną kategorią w normach i specyfikacjach technicznych. Jednak z punktu widzenia inżynierii materiałowej i ekonomiki budownictwa, ma to głęboki sens. Brak wymagań dla pewnej cechy, takiej jak zawartość ziaren łamanych, nie oznacza bynajmniej braku jakości czy dowolności w doborze materiału. Wręcz przeciwnie, jest to świadoma decyzja, która pozwala na większą elastyczność w pozyskiwaniu i wykorzystywaniu kruszyw w tych zastosowaniach, gdzie inne parametry, takie jak uziarnienie, odporność na rozdrabnianie czy zawartość pyłów, są ważniejsze. Pozwala to na optymalizację kosztów i wykorzystanie lokalnie dostępnych surowców, co w dłuższej perspektywie przekłada się na efektywność projektu.

Jak polskie normy (PN-EN 13242) klasyfikują kruszywa i gdzie umiejscawiają CNR?

Kruszywo CNR, mimo swojej specyfiki, nie funkcjonuje w próżni. Jest ono integralną częścią systemu klasyfikacji kruszyw, który regulują polskie normy budowlane. W szczególności mówimy tu o normach PN-EN 13242 "Kruszywa do niezwiązanych i hydraulicznie związanych materiałów stosowanych w obiektach budowlanych i budownictwie drogowym" oraz PN-EN 13285 "Mieszanki niezwiązane Specyfikacja". Kategoria CNR jest w nich stosowana do precyzyjnego określenia braku wymagań dla konkretnych cech kruszywa. Na przykład, podczas gdy inne kruszywa mogą mieć ściśle określone kategorie dotyczące zawartości ziaren o powierzchniach przekruszonych i łamanych (np. C90/3), dla kruszywa CNR w tym aspekcie stosuje się właśnie oznaczenie "CNR" lub "NR", wskazujące na brak takich wymagań. To pozwala na jasne określenie, kiedy można zastosować materiał o luźniejszych kryteriach, bez naruszania ogólnych ram normatywnych.

CNR a inne kruszywa: Kluczowe różnice i ich wpływ na zastosowanie

Zawartość ziaren łamanych: Kluczowy wyróżnik kruszywa CNR

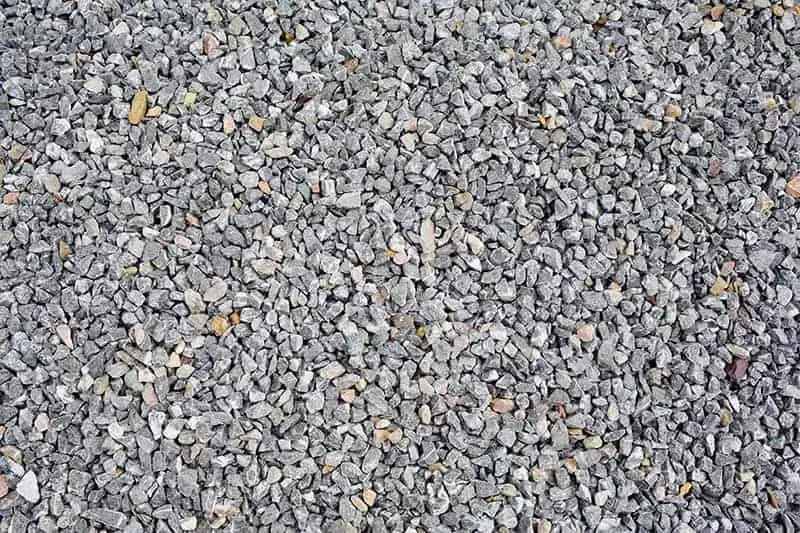

Jak już wspomniałem, główna różnica między kruszywem CNR a innymi typami kruszyw leży w braku specyfikacji dotyczącej zawartości ziaren łamanych lub przekruszonych. Co to oznacza w praktyce? Ziarna łamane, powstałe w wyniku kruszenia skał, charakteryzują się ostrzejszymi krawędziami i nieregularnym kształtem, co przekłada się na lepsze zazębianie się w mieszance, a tym samym na wyższą stabilność i nośność warstwy. Kruszywa o wysokiej zawartości ziaren łamanych są droższe w produkcji i często stosowane w warstwach, które przenoszą duże obciążenia. W przypadku kruszywa CNR, dopuszcza się większą zawartość ziaren naturalnych, zaokrąglonych, co oznacza większą elastyczność w doborze surowców, a co za tym idzie, często niższe koszty i łatwiejszą dostępność. Ta elastyczność jest kluczowa dla jego zastosowań, o których opowiem za chwilę.

Porównanie CNR z kruszywami o wysokich kategoriach (np. C90/3)

Elastyczność vs. rygorystyczne normy: Kiedy można pozwolić sobie na więcej?

Wybór odpowiedniego kruszywa to zawsze kompromis między wymaganiami technicznymi, dostępnością materiału i budżetem projektu. Elastyczność, jaką oferuje kruszywo CNR, jest dopuszczalna i korzystna w tych zastosowaniach, gdzie nie są wymagane najwyższe parametry dotyczące zazębiania się ziaren, a kluczowe są inne cechy, takie jak uziarnienie czy odporność na rozdrabnianie. Mówimy tu o podbudowach dróg o mniejszym natężeniu ruchu, parkingach, poboczach czy nasypach, gdzie stabilność warstwy jest zapewniona przez odpowiednie zagęszczenie i inne parametry. W takich przypadkach, stosowanie kruszywa CNR pozwala na znaczną optymalizację kosztów i efektywne wykorzystanie zasobów. Jednak w warstwach ścieralnych, nawierzchniach o bardzo dużym obciążeniu czy w konstrukcjach wymagających wyjątkowej odporności na ścieranie i mrozoodporności, rygorystyczne normy dla kruszyw o wysokiej zawartości ziaren łamanych są absolutnie konieczne. Moim zdaniem, kluczem jest zawsze świadome i uzasadnione projektowo podejście.

Niezbędne parametry kruszywa CNR: Co musisz wiedzieć o jego jakości?

Mimo że kruszywo CNR nie ma wymagań co do zawartości ziaren łamanych, nie oznacza to, że jest to materiał "bez wymagań" w ogóle. Wręcz przeciwnie, aby zapewnić jego przydatność i trwałość w konstrukcjach, musi ono spełniać inne, równie kluczowe parametry, które decydują o jego jakości. Jako ekspert, zawsze zwracam uwagę na następujące aspekty:

• Uziarnienie i krzywe przesiewu: To absolutna podstawa. Skład ziarnowy mieszanki musi mieścić się w tzw. krzywych granicznych uziarnienia określonych w normach. Jest to fundamentalne dla uzyskania odpowiedniego zagęszczenia i stabilności warstwy. Niewłaściwe uziarnienie może prowadzić do nadmiernych osiadań lub braku nośności.
• Odporność na rozdrabnianie (wskaźnik Los Angeles LA): Ten wskaźnik, wyrażany np. jako kategoria LA40 lub LA50, określa wytrzymałość kruszywa na ścieranie i rozdrabnianie pod wpływem obciążeń mechanicznych. Jest to niezwykle ważne dla trwałości warstw drogowych, które są narażone na ciągłe działanie ruchu.
• Zawartość pyłów: Jest to parametr kontrolowany, często określany jako kategoria FDEKLAROWANA. Nadmierna zawartość pyłów (frakcji poniżej 0,063 mm) może negatywnie wpływać na właściwości wiążące materiału, zmniejszać jego mrozoodporność i utrudniać zagęszczanie.
• Wskaźnik płaskości (kształt): Choć dla kruszywa CNR często spotykamy kategorię FINR (brak wymagań), w innych przypadkach kształt ziaren jest istotny dla zagęszczalności i stabilności. Ziarna płaskie i podłużne są mniej korzystne, ponieważ łatwiej się łamią i trudniej zagęszczają.
• Trwałość i wytrzymałość: Są to ogólne cechy, które zawsze wpływają na jakość konstrukcji. Nawet jeśli skład ziaren nie jest ściśle określony, kruszywo musi być trwałe i odporne na czynniki atmosferyczne, takie jak mróz czy wilgoć. Zawsze sprawdzam, czy materiał nie zawiera składników szkodliwych.

Główne zastosowania kruszywa CNR w budownictwie

Kruszywo CNR, dzięki swojej elastyczności i często niższym kosztom, znalazło szerokie zastosowanie w różnych obszarach budownictwa, zwłaszcza tam, gdzie nie są wymagane najwyższe parametry ziaren łamanych. Oto główne obszary, w których jest ono wykorzystywane:

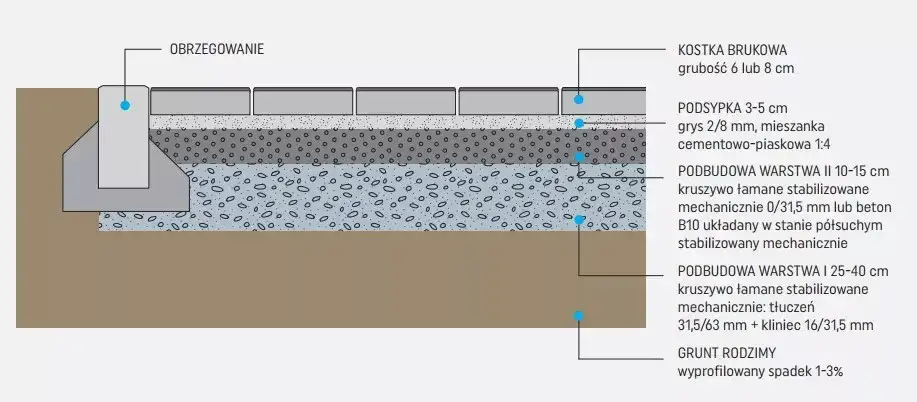

• Podbudowy drogowe: To jedno z podstawowych i najczęstszych zastosowań kruszywa CNR. Jest ono idealne do wykonywania podbudów pomocniczych i zasadniczych w konstrukcjach nawierzchni drogowych. Przykładem może być podbudowa z kruszywa stabilizowanego mechanicznie o uziarnieniu 0/31,5 mm, gdzie CNR może stanowić kluczowy składnik. Jego rola polega na zapewnieniu stabilnego i nośnego fundamentu dla kolejnych warstw nawierzchni, rozkładając obciążenia na grunt rodzimy.
• Mieszanki niezwiązane stabilizowane mechanicznie: Kruszywo CNR jest często wykorzystywane jako składnik mieszanek niezwiązanych, które są stosowane w warstwach konstrukcyjnych nawierzchni. Dzięki odpowiedniemu uziarnieniu i zagęszczeniu, takie mieszanki tworzą stabilne warstwy nośne, które są odporne na odkształcenia. Elastyczność w doborze materiału jest tutaj atutem, pozwalającym na efektywne budowanie warstw o odpowiedniej nośności.
• Inne zastosowania: Oprócz dróg, kruszywo CNR znajduje zastosowanie w wielu innych projektach. Może być używane do budowy parkingów, poboczy, chodników, a także jako materiał do formowania nasypów. Jest również skutecznym materiałem do stabilizacji gruntu, poprawiając jego właściwości nośne i zmniejszając podatność na odkształcenia. Wszędzie tam, gdzie wymagania dotyczące kruszywa są mniej rygorystyczne, a liczy się efektywność i ekonomia, CNR jest często wyborem numer jeden.

Kiedy wybrać kruszywo CNR, a kiedy postawić na inne rozwiązania?

Ekonomia i dostępność: Dlaczego CNR jest często wyborem wykonawców?

Jako Adam Mazurek, muszę przyznać, że aspekt ekonomiczny i dostępność materiału odgrywają ogromną rolę w procesie decyzyjnym na budowie. Kruszywo CNR, ze względu na mniej rygorystyczne wymagania dotyczące zawartości ziaren łamanych, jest często znacznie tańsze i łatwiej dostępne niż kruszywa o bardzo wysokich kategoriach. Jego produkcja jest mniej skomplikowana, a surowce do jego wytworzenia często są dostępne lokalnie. To sprawia, że w projektach, gdzie jego specyfika jest w pełni wystarczająca, kruszywo CNR staje się preferowanym wyborem wykonawców. Pozwala to na znaczną optymalizację kosztów inwestycji bez kompromisów w kwestii trwałości i funkcjonalności, pod warunkiem, że jest stosowane zgodnie z przeznaczeniem i normami.

Kiedy kruszywo CNR to strzał w dziesiątkę, a kiedy należy go unikać?

Wybór materiału zawsze musi być świadomy i dostosowany do konkretnych warunków. Oto, kiedy kruszywo CNR jest idealnym wyborem, a kiedy należy zachować ostrożność:

• Kruszywo CNR to strzał w dziesiątkę, gdy:
  • Budujesz podbudowy dróg o mniejszym i średnim natężeniu ruchu, gdzie inne parametry, takie jak uziarnienie i zagęszczenie, są kluczowe.
  • Projektujesz parkingi, place manewrowe, drogi dojazdowe do posesji lub obiekty o podobnym przeznaczeniu, gdzie obciążenia nie są ekstremalnie wysokie.
  • Wykonujesz pobocza, chodniki, ścieżki rowerowe, gdzie wymagania dotyczące nośności są niższe.
  • Potrzebujesz materiału do formowania nasypów lub stabilizacji gruntu.
  • Aspekt ekonomiczny jest priorytetem, a warunki projektowe dopuszczają zastosowanie materiału o elastycznych wymaganiach co do kształtu ziaren.
• Należy unikać kruszywa CNR, gdy:
  • Projekt wymaga budowy warstw ścieralnych nawierzchni, gdzie kluczowa jest wysoka odporność na ścieranie i deformacje.
  • Mamy do czynienia z nawierzchniami o bardzo dużym obciążeniu (np. autostrady, drogi ekspresowe, place składowe ciężkich ładunków), gdzie wymagana jest maksymalna stabilność i nośność.
  • Wymagane są bardzo wysokie parametry mrozoodporności i odporności na działanie wody, które często są lepiej spełniane przez kruszywa o specyficznych cechach ziaren.
  • Specyfikacja projektu wyraźnie wskazuje na konieczność użycia kruszywa o ściśle określonej zawartości ziaren łamanych (np. kategorie C90/3, C50/0).

Jak prawidłowo dobrać kruszywo do wymagań Twojego projektu budowlanego?

Dobór kruszywa to proces, który zawsze powinien opierać się na gruntownej analizie wymagań technicznych zawartych w projekcie budowlanym oraz specyfikacjach technicznych wykonania i odbioru robót (STWiORB). Zawsze zalecam rozpoczęcie od dokładnego zapoznania się z dokumentacją, która precyzuje, jakie parametry kruszywa są wymagane dla poszczególnych warstw konstrukcji. Następnie warto skonsultować się z ekspertami projektantami, technologami materiałów budowlanych, a także doświadczonymi dostawcami. Oni pomogą ocenić dostępność lokalnych surowców, ich właściwości oraz potencjalne korzyści ekonomiczne. Pamiętaj, że nawet jeśli projekt dopuszcza kruszywo CNR, to i tak musisz upewnić się, że spełnia ono wszystkie inne kluczowe parametry jakościowe.

Jak kontrolować jakość kruszywa CNR na placu budowy?

Dokumentacja techniczna i deklaracje właściwości użytkowych: Co musisz otrzymać od dostawcy?

Kontrola jakości kruszywa CNR, podobnie jak każdego innego materiału budowlanego, zaczyna się od dokumentacji. Od każdego dostawcy kruszywa musisz otrzymać kompletną dokumentację techniczną. Obejmuje ona przede wszystkim Deklarację Właściwości Użytkowych (DWU), która potwierdza zgodność produktu z odpowiednimi normami (np. PN-EN 13242). W DWU powinny być jasno określone wszystkie kluczowe parametry kruszywa, takie jak uziarnienie, wskaźnik Los Angeles, zawartość pyłów, a także kategoria CNR w odniesieniu do ziaren łamanych. Dodatkowo, warto zażądać wyników badań laboratoryjnych przeprowadzonych przez akredytowane laboratorium, a także ewentualnych certyfikatów. Te dokumenty są Twoją gwarancją, że materiał, który trafia na plac budowy, spełnia wymagania projektu i norm.

Podstawowe oględziny i ocena na placu budowy: Na co zwrócić uwagę?

Poza dokumentacją, nieoceniona jest również wizualna ocena kruszywa na placu budowy. Moje doświadczenie uczy, że już na pierwszy rzut oka można wychwycić wiele nieprawidłowości. Na co należy zwrócić uwagę?

• Jednorodność: Kruszywo powinno być jednorodne, bez widocznych segregacji na frakcje grube i drobne.
• Brak zanieczyszczeń: Upewnij się, że materiał nie zawiera zanieczyszczeń organicznych (korzenie, liście), gliny, iłów czy innych obcych substancji.
• Zgodność uziarnienia z deklaracją: Chociaż to ocena wizualna, możesz sprawdzić, czy kruszywo nie jest zbyt grube lub zbyt drobne w stosunku do deklarowanego uziarnienia (np. 0/31,5 mm).
• Brak zbryleń: Kruszywo nie powinno zawierać zbryleń, które mogłyby świadczyć o zbyt dużej zawartości gliny lub niewłaściwym przechowywaniu.
• Wilgotność: Zwróć uwagę na wilgotność kruszywa. Nadmierna wilgotność może utrudniać zagęszczanie, a zbyt niska może prowadzić do pylenia i segregacji.

Przeczytaj również: Jakie kruszywo do betonu C20/25 (B25)? Poradnik eksperta

Rola laboratorium w kontroli jakości materiałów budowlanych

Oględziny wizualne i dokumentacja to podstawa, ale dla pełnej weryfikacji jakości kruszywa, zwłaszcza w przypadku większych i bardziej odpowiedzialnych projektów, niezbędne są badania laboratoryjne. Niezależne laboratorium jest w stanie precyzyjnie określić parametry, które nie są objęte kategorią CNR (jak uziarnienie, wskaźnik Los Angeles, zawartość pyłów), ale są absolutnie kluczowe dla trwałości i funkcjonalności konstrukcji. Regularne pobieranie próbek i ich badanie pozwala na bieżąco monitorować jakość dostarczanego materiału i szybko reagować w przypadku wykrycia niezgodności. To właśnie dzięki rzetelnym badaniom laboratoryjnym możemy mieć pewność, że kruszywo, nawet to z kategorią CNR, spełnia wszystkie wymagania i przyczyni się do budowy trwałej i bezpiecznej infrastruktury.
