Jak zrobić nóż do styropianu? DIY krok po kroku i porady eksperta

W dzisiejszych czasach, gdy precyzja i efektywność są kluczowe w wielu projektach, od budowlanych po hobbystyczne, samodzielne zbudowanie noża termicznego do styropianu staje się niezwykle atrakcyjną opcją. Ten artykuł to kompleksowy przewodnik, który krok po kroku pokaże Ci, jak stworzyć własne narzędzie, oszczędzając pieniądze i zyskując pełną kontrolę nad jakością cięcia.

Dlaczego warto zbudować własny nóż do styropianu?

Z mojego doświadczenia wynika, że samodzielna budowa noża termicznego do styropianu to decyzja, która naprawdę się opłaca. Przede wszystkim, jest to znacznie tańsze rozwiązanie niż zakup gotowego narzędzia, zwłaszcza jeśli potrzebujesz czegoś o specyficznych parametrach. Co więcej, budując nóż samemu, masz możliwość idealnego dostosowania go do swoich potrzeb możesz wybrać długość ramienia, kształt uchwytu czy rodzaj zasilania, co bezpośrednio przekłada się na większą precyzję i komfort pracy. To gwarantuje, że narzędzie będzie idealnie pasować do Twoich projektów, zapewniając czyste i gładkie cięcia.

Nóż termiczny jest niezastąpiony w wielu sytuacjach, zarówno w profesjonalnych pracach, jak i domowych projektach DIY:

• Docinanie izolacji termicznej: Precyzyjne cięcie płyt styropianowych czy styroduru na elewacji, dachu czy podłogach, minimalizując mostki termiczne.
• Wycinanie otworów pod instalacje: Szybkie i czyste przygotowanie miejsc na puszki elektryczne, rury czy kanały wentylacyjne.
• Modelarstwo i rękodzieło: Tworzenie skomplikowanych kształtów, makiet, liter czy elementów dekoracyjnych z pianki.
• Tworzenie rekwizytów i scenografii: Idealny do formowania dużych elementów z lekkich materiałów.
• Renowacje i naprawy: Precyzyjne dopasowywanie fragmentów izolacji w trudno dostępnych miejscach.

Zanim jednak zabierzesz się do pracy, musimy porozmawiać o bezpieczeństwie. To absolutny priorytet, zwłaszcza gdy mamy do czynienia z prądem elektrycznym i materiałami, które podczas obróbki wydzielają opary. Pamiętaj o tych zasadach:

1. Prąd 230V to nie żarty: Jeśli zdecydujesz się na zasilanie z transformatora podłączanego do sieci 230V, upewnij się, że wszystkie połączenia po stronie pierwotnej są solidnie zaizolowane. Najlepiej, aby te prace wykonywała osoba z doświadczeniem lub uprawnieniami elektrycznymi.
2. Niskie napięcie, większe bezpieczeństwo: Transformator obniżający napięcie do 12V lub 24V znacząco zwiększa bezpieczeństwo pracy z samym drutem oporowym. Mimo to, nie lekceważ żadnego napięcia i zawsze dbaj o dobrą izolację wszystkich połączeń.
3. Opary styrenu: Podczas cięcia styropianu, zwłaszcza gdy drut jest bardzo gorący, wydzielają się szkodliwe opary styrenu. Zawsze pracuj w dobrze wentylowanym pomieszczeniu lub na zewnątrz. Jeśli to możliwe, użyj maski ochronnej z filtrem.
4. Stabilna konstrukcja: Upewnij się, że uchwyt i rama noża są stabilne i dobrze izolowane, aby uniknąć przypadkowego dotknięcia gorącego drutu lub elementów pod napięciem.
5. Odpowiednie przewody: Używaj przewodów elektrycznych o odpowiednim przekroju, aby uniknąć ich przegrzewania.

Niezbędne materiały i narzędzia do budowy noża

Sercem każdego noża termicznego jest drut oporowy. To on, pod wpływem przepływającego prądu, nagrzewa się do wysokiej temperatury, umożliwiając precyzyjne cięcie styropianu. Najczęściej stosuje się drut Kanthal (stop żelaza, chromu i aluminium) lub drut z Konstantanu. Oba charakteryzują się wysoką rezystancją i odpornością na wysoką temperaturę. Typowe średnice drutu do domowych noży to od 0,4 mm do 0,8 mm. Grubszy drut jest trwalszy, ale wymaga większej mocy zasilania. Drut oporowy bez problemu kupisz w sklepach z elektroniką, a także na popularnych portalach aukcyjnych.

Kluczowym elementem, oprócz drutu, jest źródło zasilania. W zależności od Twoich potrzeb i dostępnych komponentów, możesz wybrać jedną z trzech głównych metod zasilania noża termicznego, które omówimy szczegółowo poniżej.

Zasilanie z transformatora to najpopularniejsze i najbardziej wydajne rozwiązanie do domowego noża. Użycie transformatora toroidalnego, który obniża napięcie z 230V do bezpiecznego poziomu 12V lub 24V, pozwala na zastosowanie dłuższego drutu oporowego i cięcie grubszych płyt styropianowych. Jest to również rozwiązanie, które znacząco zwiększa bezpieczeństwo pracy, ponieważ po stronie roboczej masz do czynienia z niskim napięciem. Zalecana minimalna moc transformatora to 40-60W, aby zapewnić odpowiednie nagrzewanie drutu.

Alternatywną metodą jest wykorzystanie starej ładowarki od laptopa, często o napięciu 19V. Jest to rozwiązanie ekonomiczne, jeśli masz taką ładowarkę pod ręką. Należy jednak pamiętać, że wymaga to większej wiedzy z zakresu elektroniki, aby bezpiecznie podłączyć ją do drutu oporowego i ewentualnie regulować napięcie. Nie każda ładowarka będzie odpowiednia, a jej moc musi być wystarczająca do rozgrzania drutu.

Dla osób poszukujących mobilności i precyzji w drobnych pracach, idealnym rozwiązaniem będzie nóż zasilany bateriami. Zazwyczaj wykorzystuje się baterie o napięciu od 3V do 9V, na przykład dwie baterie R20 (1,5V każda) lub standardową baterię 9V. Konstrukcja jest wtedy lekka i poręczna, a drut oporowy stosunkowo krótki, co sprawia, że jest to idealne narzędzie do małych, precyzyjnych cięć.

Konstrukcja ramienia i uchwytu noża musi być stabilna i funkcjonalna. Możesz ją wykonać z różnych materiałów, które masz pod ręką:

• Drewniane listwy: Łatwe w obróbce i dostępne, zapewniają dobrą izolację.
• Rurki PVC: Lekkie i odporne na wilgoć, ale mogą wymagać wzmocnienia.
• Profile metalowe: Bardzo stabilne, ale wymagają dodatkowej izolacji elektrycznej.
• Stara wyrzynarka: Możesz wykorzystać jej korpus jako bazę do uchwytu, co ułatwi ergonomię.

Niezależnie od wyboru materiału, konstrukcja musi zapewniać możliwość odpowiedniego napięcia drutu oporowego. To kluczowe dla precyzji cięcia i trwałości drutu.

Poza głównymi elementami, będziesz potrzebować również kilku innych komponentów:

• Włącznik: Do bezpiecznego uruchamiania i wyłączania noża.
• Przewody elektryczne: O odpowiednim przekroju, dostosowanym do natężenia prądu, aby uniknąć przegrzewania.
• Konektory: Do solidnego i bezpiecznego łączenia drutu oporowego z przewodami.
• Sprężyna do napinania drutu: To bardzo ważny element! Drut oporowy pod wpływem temperatury wydłuża się. Sprężyna kompensuje to wydłużenie, utrzymując drut w stałym napięciu, co zapobiega jego luzowaniu się i poprawia jakość cięcia.

Budujemy nóż termiczny: instrukcja krok po kroku

Zacznijmy od najpopularniejszej i najbardziej efektywnej metody budowy noża zasilanego transformatorem. Pamiętaj o zasadach bezpieczeństwa, zwłaszcza przy pracy z napięciem 230V.

1. Przygotowanie i montaż ramy noża:

   Zacznij od zaprojektowania ramy noża. Może to być prosta konstrukcja w kształcie litery "U" lub "C" wykonana z drewnianych listew, rurek PVC lub profili metalowych. Upewnij się, że materiał jest wystarczająco sztywny, aby utrzymać drut w napięciu. Wywierć otwory na końcach ramienia, gdzie zamocujesz drut oporowy. Pamiętaj, aby jeden z punktów mocowania był ruchomy i pozwalał na zamocowanie sprężyny napinającej.

2. Podłączenie transformatora i okablowania:

   Transformator toroidalny (230V na 12V/24V) to serce Twojego systemu. Podłącz go bezpiecznie do sieci 230V. Pamiętaj o solidnej izolacji wszystkich połączeń po stronie pierwotnej (230V). Następnie, z wyjścia niskiego napięcia transformatora (12V lub 24V) poprowadź przewody elektryczne o odpowiednim przekroju do ramienia noża. Jeden przewód podłącz do jednego końca drutu oporowego, drugi do drugiego. Możesz zastosować włącznik na jednym z przewodów niskiego napięcia, aby łatwo kontrolować pracę noża.

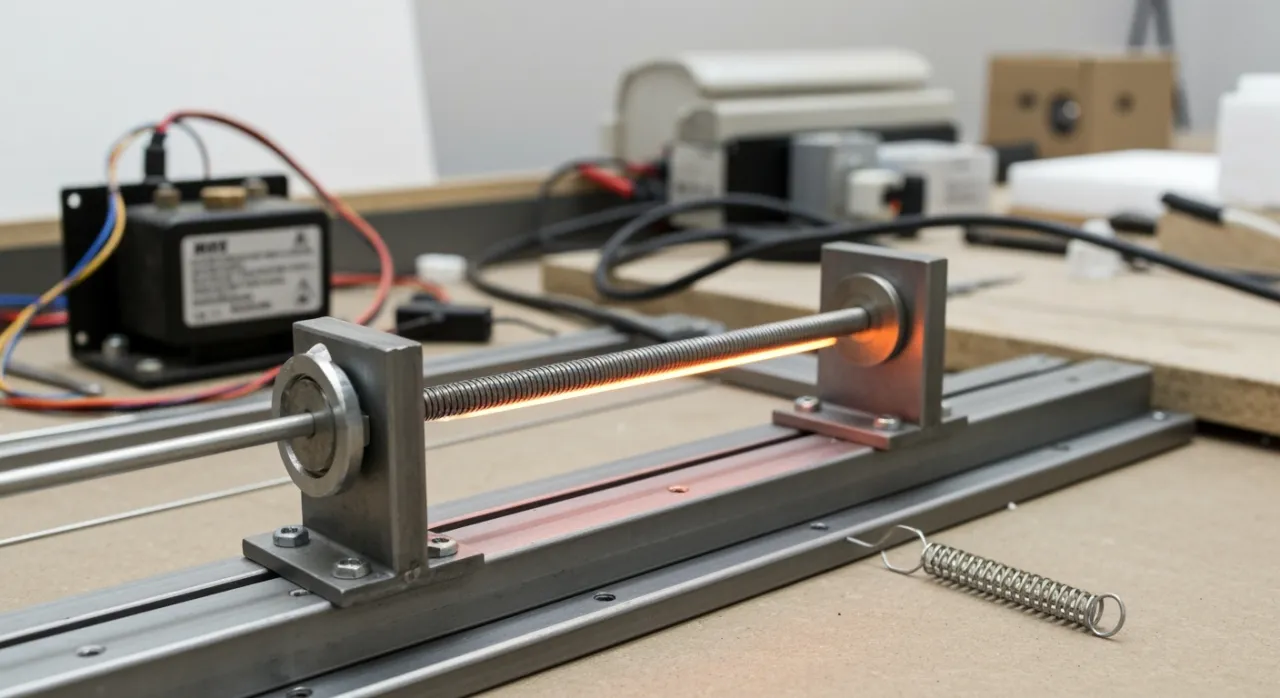

3. Montaż drutu oporowego i jego napinanie:



   Przeciągnij drut oporowy przez otwory w ramieniu noża. Na jednym końcu drutu zamocuj sprężynę, a następnie przymocuj ją do ramy. Drugi koniec drutu przymocuj bezpośrednio do ramy. Sprężyna jest kluczowa będzie ona kompensować wydłużanie się drutu pod wpływem temperatury, utrzymując go w stałym napięciu. Upewnij się, że drut jest dobrze napięty, ale nie na tyle, by pękł.

4. Opcjonalny regulator mocy (ściemniacz):

   Jeśli chcesz mieć płynną kontrolę nad temperaturą drutu, możesz zastosować regulator mocy. Najprostszym rozwiązaniem jest użycie ściemniacza do żarówek, który podłączysz po stronie pierwotnej transformatora (230V). Pozwoli to na precyzyjne dostosowanie temperatury drutu do rodzaju ciętego styropianu i pożądanej prędkości pracy.

Teraz przejdźmy do prostszej, mobilnej wersji noża na baterie.

5. Wybór baterii i projekt minimalistycznego uchwytu:

   Dla noża na baterie wybierz źródło zasilania w zakresie 3V do 9V. Mogą to być dwie baterie R20 (po 1,5V), trzy baterie AA/AAA lub jedna bateria 9V. Zaprojektuj minimalistyczny uchwyt, który będzie wygodny w dłoni i pomieści baterie. Może to być prosta drewniana rączka lub obudowa z tworzywa sztucznego.

6. Minimalistyczna konstrukcja i bezpieczne połączenie:

   Zbuduj małą ramkę lub po prostu przymocuj krótki odcinek drutu oporowego (np. 5-10 cm) do dwóch przewodów wychodzących z uchwytu baterii. Upewnij się, że połączenia są solidne i dobrze zaizolowane. Włącznik możesz zamontować bezpośrednio w uchwycie. Ten typ noża jest idealny do precyzyjnych, krótkich cięć, gdzie mobilność jest kluczowa.

Rozwiązywanie problemów: co zrobić, gdy nóż nie działa?

Podczas budowy i użytkowania noża termicznego możesz napotkać kilka typowych problemów. Najczęściej spotykanym jest przepalanie się drutu oporowego lub, wręcz przeciwnie, jego niewystarczające grzanie. Przepalanie się drutu zazwyczaj świadczy o zbyt wysokim napięciu lub zbyt dużej mocy dostarczanej do drutu o danej średnicy i długości. Z kolei brak odpowiedniego grzania to znak zbyt niskiego napięcia, słabego kontaktu elektrycznego na połączeniach lub zbyt dużego oporu drutu w stosunku do mocy zasilacza. Diagnoza jest prosta: sprawdź napięcie na wyjściu zasilacza i upewnij się, że wszystkie połączenia są czyste i mocne. Czasem wystarczy delikatnie zwiększyć napięcie (jeśli masz taką możliwość) lub skrócić drut oporowy, aby zwiększyć jego temperaturę.

Innym częstym problemem jest luzowanie się drutu oporowego podczas pracy. Jak już wspomniałem, drut pod wpływem wysokiej temperatury wydłuża się. Bez odpowiedniego mechanizmu kompensacyjnego, drut staje się luźny, co utrudnia precyzyjne cięcie i może prowadzić do jego uszkodzenia. Właśnie dlatego sprężyna napinająca jest tak ważna. Jej zadaniem jest utrzymywanie drutu w stałym napięciu, niezależnie od jego temperatury, zapewniając stabilność i precyzję cięcia.

Aby uzyskać idealnie gładką krawędź cięcia, warto pamiętać o kilku praktycznych wskazówkach:

• Równomierna prędkość prowadzenia: Prowadź nóż przez styropian ze stałą, umiarkowaną prędkością. Zbyt szybkie cięcie może pozostawić nierówną krawędź, a zbyt wolne może spowodować nadtopienie i odkształcenie materiału.
• Odpowiednia temperatura drutu: Eksperymentuj z temperaturą drutu (jeśli masz regulator mocy). Zbyt niska temperatura będzie utrudniać cięcie, a zbyt wysoka może powodować nadmierne topienie i wydzielanie dużej ilości oparów. Idealna temperatura to taka, przy której nóż gładko przechodzi przez styropian, pozostawiając minimalne ślady topienia.
• Czysty drut: Regularnie czyść drut oporowy z resztek styropianu, które mogą się do niego przyklejać. Zanieczyszczenia mogą wpływać na równomierność grzania i jakość cięcia.
• Stabilna podstawa: Upewnij się, że cięty materiał leży stabilnie i nie przesuwa się podczas pracy.

Praktyczne wskazówki i dalsze zastosowania

Aby Twój samodzielnie zbudowany nóż termiczny służył Ci latami, kluczowa jest odpowiednia konserwacja. Po każdym użyciu oczyść drut oporowy z wszelkich pozostałości styropianu możesz to zrobić delikatnie szczotką lub kawałkiem drewna po ostygnięciu. Przechowuj nóż w suchym miejscu, z dala od wilgoci, która mogłaby uszkodzić połączenia elektryczne. Regularnie sprawdzaj stan izolacji przewodów i połączeń. Jeśli zauważysz jakiekolwiek uszkodzenia, natychmiast je napraw. Drut oporowy to element eksploatacyjny, więc przygotuj się na jego ewentualną wymianę po dłuższym czasie użytkowania to prosta czynność, która znacząco przedłuży życie Twojego narzędzia.

Twój nowo zbudowany nóż termiczny to narzędzie o znacznie szerszym zastosowaniu niż tylko docinanie izolacji. Puść wodze fantazji i wykorzystaj jego precyzję w innych projektach:

• Tworzenie rzeźb i figur: Styropian jest doskonałym materiałem do rzeźbienia, a nóż termiczny pozwala na tworzenie gładkich, organicznych kształtów.
• Elementy dekoracyjne do wnętrz: Możesz wycinać ozdobne listwy, panele ścienne czy literki do dekoracji pokoju.
• Rekwizyty teatralne i filmowe: Lekkie i łatwe w obróbce rekwizyty z pianki to idealne zastosowanie dla noża termicznego.
• Makiety architektoniczne i modelarstwo: Precyzyjne cięcie elementów do makiet budynków, krajobrazów czy modeli samolotów i statków.
• Tworzenie form do odlewów: Jeśli zajmujesz się odlewaniem z gipsu czy żywicy, nóż termiczny pomoże Ci stworzyć idealne formy.
