Udźwig dźwigu: Co musisz wiedzieć o bezpieczeństwie i realnych możliwościach?

W tym artykule dowiesz się, czym jest maksymalny udźwig dźwigu, od czego tak naprawdę zależy i jak prawidłowo interpretować kluczowe dane techniczne. Zrozumienie tych aspektów jest niezbędne dla bezpieczeństwa i efektywności każdej operacji podnoszenia ładunków.

Dlaczego udźwig dźwigu to znacznie więcej niż jedna liczba?

Kiedy mówimy o udźwigu dźwigu, często myślimy o jednej, konkretnej liczbie. Nic bardziej mylnego! Jako ekspert w branży, zawsze podkreślam, że udźwig to parametr złożony, który nigdy nie jest stałą wartością. To nie jest po prostu "ile dźwig podniesie", ale raczej "ile dźwig podniesie w danych, bardzo specyficznych warunkach". To dynamiczna wartość, która zmienia się w zależności od wielu czynników, a zrozumienie tej zmienności jest absolutnie kluczowe dla bezpieczeństwa i efektywności pracy.

Udźwig nominalny a rzeczywistość na budowie: kluczowe rozróżnienie

Na początek, musimy rozróżnić dwa kluczowe pojęcia: udźwig nominalny i udźwig rzeczywisty. Udźwig nominalny to maksymalna wartość udźwigu, którą producent określa dla swojej maszyny, zazwyczaj w najbardziej sprzyjających, wręcz laboratoryjnych warunkach często przy minimalnym wysięgu i idealnym wypoziomowaniu. Jest to punkt wyjścia, teoretyczna granica. Jednakże, na placu budowy, w realnym świecie, udźwig rzeczywisty jest niemal zawsze niższy. Dlaczego? Bo warunki pracy rzadko bywają idealne. Na tę różnicę wpływa szereg zmiennych, o których opowiem w dalszej części artykułu.

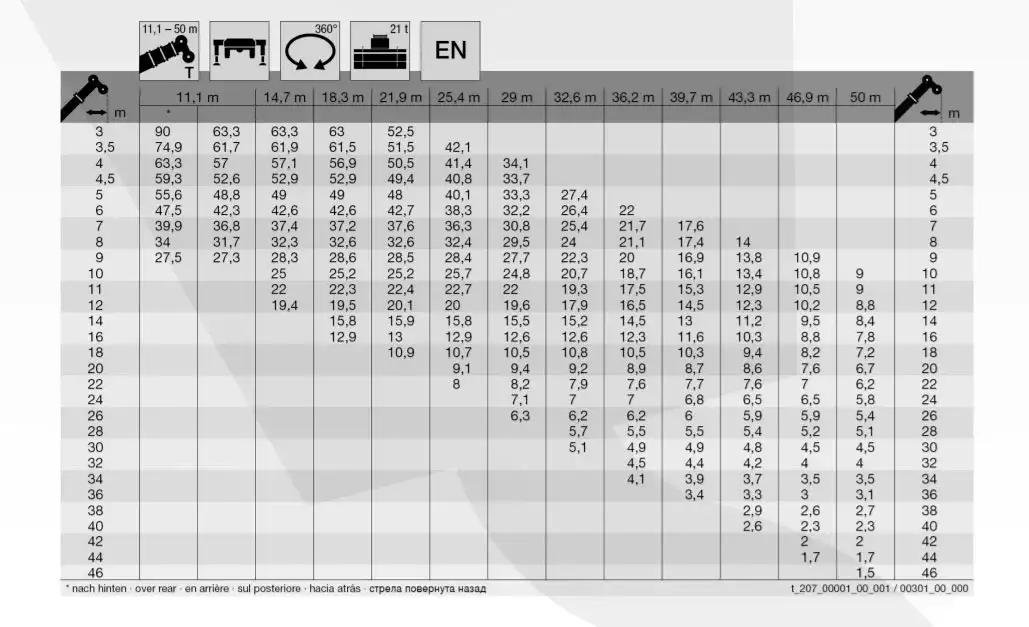

Czym jest tabela udźwigu i dlaczego jest najważniejszym dokumentem dla operatora?

Dla każdego operatora dźwigu, najważniejszym dokumentem jest charakterystyka udźwigu, zwana potocznie tabelą lub diagramem udźwigu. To nie jest zwykła kartka papieru, to mapa możliwości maszyny. Tabela ta precyzyjnie pokazuje, jaki jest dopuszczalny udźwig dźwigu w zależności od bieżącej konfiguracji, a przede wszystkim od wysięgu (odległości od osi obrotu do osi haka) i wysokości podnoszenia. Złota zasada, którą każdy operator zna na pamięć, brzmi: "im większy wysięg, tym mniejszy udźwig". To wynika z podstawowych praw fizyki i momentu obciążającego, który rośnie wraz z odległością ładunku od osi obrotu. Bez prawidłowej interpretacji tej tabeli, bezpieczna praca jest niemożliwa.

Rola momentu udźwigu (tonometrów) w ocenie realnych możliwości maszyny

Aby jeszcze lepiej zrozumieć możliwości dźwigu, warto poznać pojęcie momentu udźwigu. Jest to iloczyn udźwigu i wysięgu, wyrażany w tonometrach (tm). Na przykład, dźwig o momencie udźwigu 100 tm może podnieść 10 ton na wysięgu 10 metrów lub 5 ton na wysięgu 20 metrów. To właśnie moment udźwigu jest stałą wartością dla danej konfiguracji maszyny i stanowi znacznie lepszy wskaźnik realnych możliwości żurawia niż sam udźwig. Dlaczego? Ponieważ uwzględnia on ramię działania siły, czyli to, jak daleko od osi obrotu znajduje się ładunek. Producenci często podają maksymalny moment udźwigu, co pozwala na szybką ocenę "mocy" maszyny w różnych warunkach.

Od czego tak naprawdę zależy, ile dźwig może podnieść? Kluczowe czynniki w praktyce

Jak już wspomniałem, udźwig dźwigu to wartość dynamiczna. W praktyce, na placu budowy, o tym, ile faktycznie dźwig może podnieść, decyduje splot wielu czynników. Ich zrozumienie i uwzględnienie jest absolutnie kluczowe dla bezpiecznej i efektywnej pracy. Pominięcie choćby jednego z nich może prowadzić do poważnych konsekwencji.

Wysięg jak odległość od osi obrotu drastycznie zmienia możliwości dźwigu

Wysięg jest bezsprzecznie podstawowym czynnikiem wpływającym na udźwig. Im dalej od osi obrotu dźwigu znajduje się ładunek, tym mniejszy jest jego dopuszczalny ciężar. To prosta zasada fizyki: moment obciążający, czyli siła dążąca do wywrócenia dźwigu, rośnie proporcjonalnie do odległości ładunku od punktu podparcia. Dlatego też, nawet najpotężniejsze dźwigi, które nominalnie podnoszą setki ton, na maksymalnym wysięgu mogą być w stanie podnieść zaledwie kilka, a nawet kilkaset kilogramów. Zawsze musimy o tym pamiętać, planując operację podnoszenia.

Konfiguracja maszyny: znaczenie przeciwwagi, wysięgników pomocniczych i zblocza

Konfiguracja żurawia ma ogromny wpływ na jego udźwig. Kluczową rolę odgrywają przeciwwagi, czyli balast. To one zapewniają stateczność maszyny i pozwalają na podnoszenie cięższych ładunków. Im większy balast (zgodnie ze specyfikacją producenta), tym większy udźwig. Ważne jest również, jaki rodzaj zblocza hakowego jest używany czy to zblocze wielokrążkowe, czy pojedynczy hak. Każde zblocze ma swoją masę, którą należy odliczyć od udźwigu. Dodatkowy osprzęt, taki jak przedłużki wysięgnika (tzw. jiby), również zmienia charakterystykę udźwigu, zazwyczaj ją zmniejszając na rzecz większego wysięgu lub wysokości.

Podłoże ma znaczenie: dlaczego stabilność i wypoziomowanie są krytyczne?

Nawet najpotężniejszy dźwig nie będzie bezpieczny, jeśli nie stoi na stabilnym i prawidłowo wypoziomowanym podłożu. Stabilność gruntu jest absolutnie krytyczna. Dźwigi mobilne muszą być zawsze rozstawione na odpowiednio przygotowanych podporach, które równomiernie rozkładają ciężar maszyny i ładunku na większej powierzchni. Niewłaściwe przygotowanie podłoża, nierówności czy zbyt miękki grunt mogą prowadzić do osiadania podpór, utraty stateczności, a w konsekwencji do przewrócenia się dźwigu. To jeden z najczęstszych powodów wypadków, dlatego zawsze zwracam uwagę na ten aspekt.

Wróg numer jeden: jak siła wiatru ogranicza maksymalny ładunek?

Warunki atmosferyczne, a zwłaszcza silny wiatr, to jeden z największych wrogów bezpiecznej pracy dźwigów. Producenci w specyfikacjach technicznych i tabelach udźwigu zawsze określają maksymalną dopuszczalną prędkość wiatru, przy której praca jest możliwa. Dlaczego? Ponieważ wiatr działa jak dodatkowa siła, która może destabilizować ładunek i całą maszynę. Duże, płaskie powierzchnie ładunków (np. ściany prefabrykowane) są szczególnie podatne na działanie wiatru. Przekroczenie dopuszczalnej prędkości wiatru jest niezwykle niebezpieczne i może prowadzić do utraty kontroli nad ładunkiem, a nawet do katastrofy.

Ukryty ciężar: dlaczego trzeba pamiętać o masie haka i zawiesi?

To często pomijany, a jednak bardzo ważny aspekt. Kiedy operator odczytuje udźwig z tabeli, musi pamiętać, że jest to udźwig "netto" dla ładunku. Oznacza to, że masa całego osprzętu haka, zblocza, zawiesi, trawersów i innych elementów musi być zawsze odliczona od udźwigu podanego w tabeli. Ten "ukryty ciężar" stanowi integralną część podnoszonego ciężaru całkowitego. Jeśli tego nie zrobimy, możemy nieświadomie przekroczyć dopuszczalny udźwig, co jest prostą drogą do przeciążenia maszyny i poważnego zagrożenia bezpieczeństwa.

Przegląd dźwigów i ich możliwości udźwigu na polskim rynku

Rynek dźwigów w Polsce jest bardzo zróżnicowany, oferując maszyny do niemal każdego zadania. Każdy typ dźwigu ma swoje specyficzne zastosowania i oczywiście, bardzo różne możliwości udźwigu. Przyjrzyjmy się najpopularniejszym typom i ich typowym parametrom.

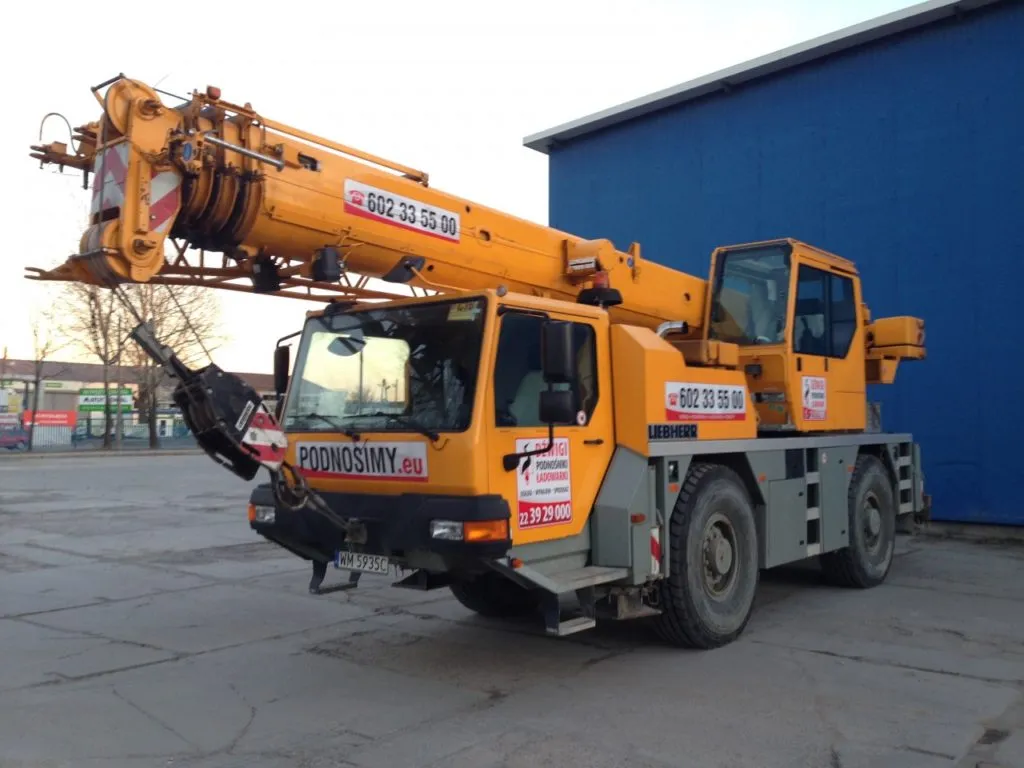

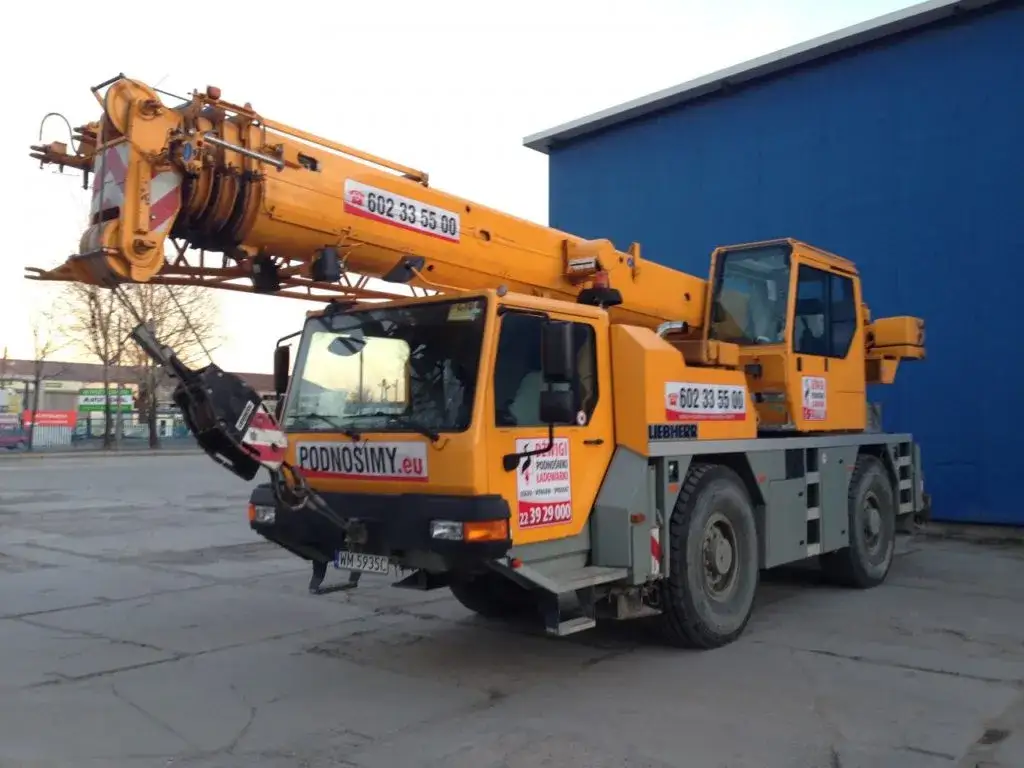

Żurawie mobilne: od popularnych 30-tonówek do gigantów o udźwigu 1000 ton

Żurawie samojezdne, czyli mobilne, to prawdziwe konie robocze na większości budów. Ich wszechstronność i możliwość szybkiego przemieszczania się sprawiają, że są niezwykle popularne. Ich udźwig jest bardzo zróżnicowany od małych, zwinnych maszyn o udźwigu 25-30 ton, idealnych do lżejszych prac i w ciasnych przestrzeniach, po prawdziwe giganty. Na polskim rynku dostępne są modele o udźwigu nawet 500-1200 ton, takie jak imponujący Liebherr LTM 11200-9.1, zdolne do podnoszenia ogromnych elementów konstrukcyjnych czy turbin wiatrowych.

Żurawie wieżowe: jak udźwig zmienia się w zależności od odległości od wieży?

Żurawie wieżowe to nieodłączny element krajobrazu wysokich budowli. Ich udźwig jest bardzo specyficzny i, podobnie jak w przypadku żurawi mobilnych, drastycznie maleje wraz ze wzrostem odległości ładunku od wieży. Popularne modele mogą podnieść od 2 do 5 ton na końcu długiego wysięgnika, natomiast przy wieży, czyli na minimalnym wysięgu, ich możliwości wzrastają do kilkudziesięciu ton. Są to maszyny stacjonarne, zaprojektowane do pracy na dużej wysokości i w ograniczonym promieniu obrotu, co czyni je idealnymi do budowy wieżowców czy mostów.

Dźwigi HDS: realne możliwości załadunkowe na samochodach ciężarowych

Żurawie HDS (hydrauliczne dźwigi samochodowe) to niezwykle praktyczne urządzenia montowane na samochodach ciężarowych, służące przede wszystkim do załadunku i rozładunku towarów. Ich udźwig nominalny rzadko przekracza 10-15 ton. Jednakże, co ważne, na pełnym wysięgu ich możliwości drastycznie spadają, często do zaledwie kilkuset kilogramów. To sprawia, że są idealne do transportu i manipulacji średnimi i lżejszymi ładunkami, ale nie nadają się do zadań wymagających podnoszenia bardzo ciężkich elementów na dużą odległość.

Specjaliści od zadań specjalnych: potęga żurawi gąsienicowych

Kiedy potrzebna jest bezkompromisowa siła i mobilność w trudnym terenie, do gry wkraczają żurawie gąsienicowe. Charakteryzują się one bardzo dużym udźwigiem, który może przekraczać nawet 2000 ton, a jednocześnie są w stanie poruszać się z ładunkiem. Ich stabilność i zdolność do pracy na nierównym podłożu czynią je niezastąpionymi w projektach energetycznych (np. montaż farm wiatrowych), przemyśle ciężkim czy budowie infrastruktury o dużej skali. To prawdziwi specjaliści od zadań specjalnych, gdzie liczy się każdy kilogram i każdy metr zasięgu.

Bezpieczeństwo przede wszystkim: przepisy i technologie, które chronią przed katastrofą

Niezależnie od typu dźwigu i jego możliwości, bezpieczeństwo zawsze musi być na pierwszym miejscu. Praca z ciężkimi ładunkami na wysokościach niesie ze sobą ogromne ryzyko, dlatego tak ważne jest przestrzeganie przepisów i korzystanie z nowoczesnych technologii, które chronią przed katastrofą. Jako Adam Mazurek, zawsze podkreślam, że żadna oszczędność czasu czy pieniędzy nie jest warta ludzkiego życia.

Rola Urzędu Dozoru Technicznego (UDT) w kontroli dźwigów w Polsce

W Polsce, kluczową rolę w zapewnieniu bezpieczeństwa pracy dźwigów odgrywa Urząd Dozoru Technicznego (UDT). Każdy dźwig, zanim zostanie dopuszczony do eksploatacji, a także w trakcie jej trwania, podlega ścisłemu dozorowi technicznemu. Oznacza to regularne przeglądy, badania okresowe i doraźne, które mają na celu weryfikację stanu technicznego maszyny i jej zgodności z obowiązującymi normami. Co więcej, operator każdego dźwigu musi posiadać odpowiednie uprawnienia UDT, potwierdzające jego kwalifikacje i znajomość zasad bezpiecznej obsługi. To podstawa, bez której nie ma mowy o legalnej i bezpiecznej pracy.

Elektroniczny strażnik: jak działają systemy LMI i SLI (wskaźniki momentu obciążenia)?

Nowoczesne dźwigi są wyposażone w zaawansowane systemy bezpieczeństwa, takie jak LMI (Load Moment Indicator) lub SLI (Safe Load Indicator), które działają jak elektroniczni strażnicy. Te systemy stale monitorują parametry pracy dźwigu wysięg, kąt wysięgnika, obciążenie haka i na bieżąco obliczają moment obciążenia. Jeśli operator zbliża się do granicy dopuszczalnego momentu udźwigu, systemy te natychmiast go ostrzegają, zazwyczaj sygnałem dźwiękowym i wizualnym. W najbardziej zaawansowanych maszynach, LMI/SLI może nawet automatycznie blokować ruchy robocze, które mogłyby doprowadzić do przeciążenia lub utraty stateczności, skutecznie zapobiegając wypadkom.

Najczęstsze błędy przy określaniu udźwigu i jak ich unikać

• Nieuwzględnianie masy osprzętu: Często zapomina się odliczyć masę haka, zblocza, zawiesi czy trawersów od udźwigu z tabeli. Zawsze pamiętaj, aby odjąć ten "ukryty ciężar".
• Błędna interpretacja tabeli udźwigu: Nieprawidłowe odczytanie danych dla aktualnego wysięgu, wysokości lub konfiguracji maszyny. Dokładnie sprawdź tabelę przed każdą operacją.
• Niestabilne lub niewypoziomowane podłoże: Praca na nieprzygotowanym gruncie to prosta droga do utraty stateczności. Zawsze upewnij się, że podłoże jest stabilne i wypoziomowane, a podpory prawidłowo rozstawione.
• Ignorowanie warunków wiatrowych: Praca przy zbyt silnym wietrze jest niezwykle niebezpieczna. Monitoruj prędkość wiatru i przerwij pracę, jeśli przekracza dopuszczalne normy.
• Brak zapasu bezpieczeństwa: Praca na 100% możliwości dźwigu jest ryzykowna. Zawsze planuj z odpowiednim marginesem bezpieczeństwa.
• Niewłaściwa konfiguracja maszyny: Użycie niewłaściwych przeciwwag lub osprzętu. Zawsze upewnij się, że dźwig jest skonfigurowany zgodnie z planem pracy i tabelą udźwigu.
• Brak oceny otoczenia: Niewidoczne przeszkody, linie energetyczne czy inne zagrożenia. Przed rozpoczęciem pracy zawsze dokonaj kompleksowej oceny ryzyka na miejscu.

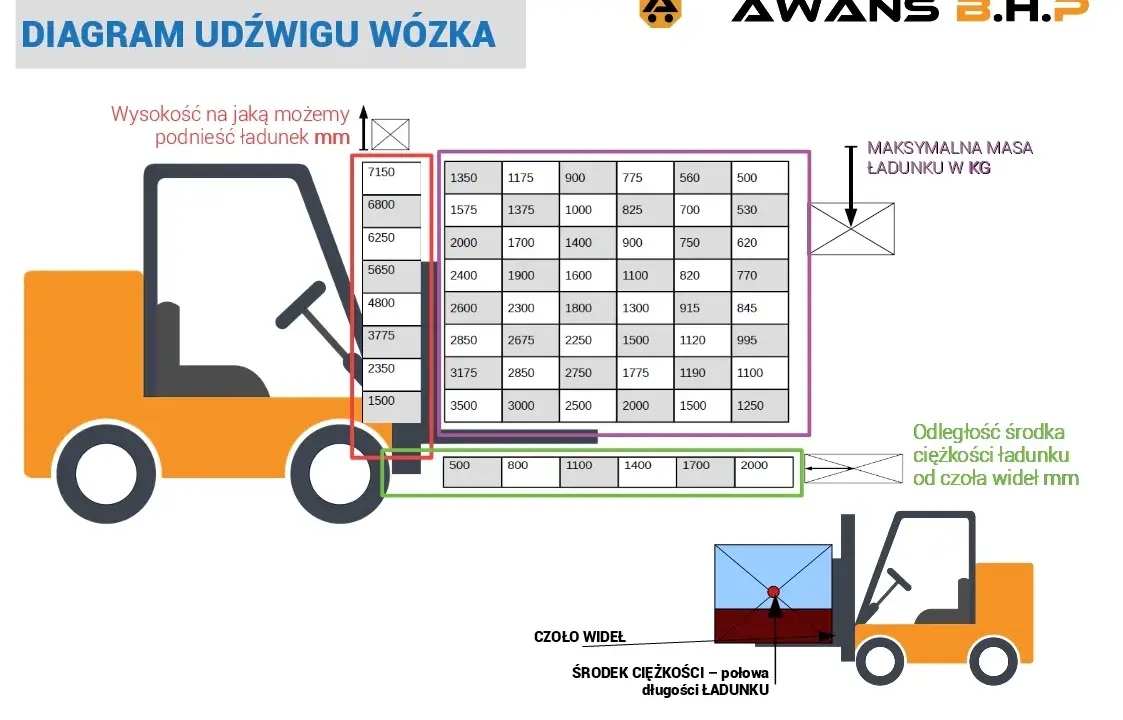

Jak prawidłowo odczytać i zinterpretować diagram udźwigu? Praktyczny poradnik

Zrozumienie teorii to jedno, ale umiejętność praktycznego zastosowania wiedzy to drugie. Jako Adam Mazurek, chcę Ci teraz przedstawić praktyczny poradnik, który pomoże Ci prawidłowo odczytywać i interpretować diagramy udźwigu, co jest fundamentem bezpiecznego planowania każdej operacji podnoszenia.

Analiza przykładowej tabeli udźwigu krok po kroku

Wyobraźmy sobie, że mamy do podniesienia ładunek o masie 8 ton. Dźwig, którym dysponujemy, ma wysięgnik ustawiony na 20 metrów, a wysokość podnoszenia wynosi 15 metrów.

1. Zlokalizuj odpowiednią tabelę/diagram: Każdy dźwig ma swoją unikalną tabelę udźwigu, która może się różnić w zależności od konfiguracji (np. z dodatkowym jibem, z różnymi przeciwwagami). Upewnij się, że korzystasz z właściwej tabeli dla Twojej maszyny i jej aktualnej konfiguracji.
2. Znajdź wysięg: Na diagramie udźwigu znajdź kolumnę lub linię odpowiadającą Twojemu wysięgowi roboczemu. W naszym przykładzie będzie to 20 metrów.
3. Określ wysokość podnoszenia (jeśli jest uwzględniona): Niektóre tabele uwzględniają również wysokość podnoszenia. Sprawdź, czy dla Twojej wysokości (15 metrów) nie ma dodatkowych ograniczeń.
4. Odczytaj udźwig brutto: W miejscu przecięcia się linii wysięgu i wysokości (lub w odpowiedniej komórce tabeli) odczytaj maksymalny dopuszczalny udźwig. Załóżmy, że dla 20 metrów wysięgu tabela pokazuje 9 ton.
5. Odejmij masę osprzętu: Pamiętaj o "ukrytym ciężarze". Jeśli masa haka, zblocza i zawiesi wynosi 0,5 tony, musisz odjąć to od udźwigu brutto: 9 ton - 0,5 tony = 8,5 tony.
6. Porównaj z masą ładunku: Teraz porównaj udźwig netto (8,5 tony) z masą Twojego ładunku (8 ton). W tym przypadku udźwig netto (8,5 t) jest większy niż masa ładunku (8 t), więc operacja jest możliwa.
7. Zawsze zostaw zapas bezpieczeństwa: Nawet jeśli udźwig netto jest większy, nigdy nie pracuj na granicy możliwości maszyny. Zawsze dąż do tego, aby był pewien margines bezpieczeństwa.

Pamiętaj, aby dokładnie sprawdzić tabelę przed każdym podniesieniem, zwłaszcza gdy ładunek jest zbliżony do granicznego.

Na co zwrócić szczególną uwagę, planując operację podnoszenia?

• Dokładna masa ładunku: Zawsze upewnij się, że znasz precyzyjną masę ładunku. Używaj wag, jeśli to możliwe, i nigdy nie opieraj się na szacunkach.
• Warunki terenowe: Oceń stabilność gruntu, jego nośność i konieczność użycia dodatkowych podkładów pod podpory. Sprawdź, czy teren jest równy.
• Warunki atmosferyczne: Monitoruj prognozę pogody, ze szczególnym uwzględnieniem prędkości wiatru i ewentualnych opadów.
• Masa osprzętu: Precyzyjnie oblicz masę haka, zblocza, zawiesi i trawersów, a następnie odejmij ją od udźwigu z tabeli.
• Otoczenie miejsca pracy: Zidentyfikuj wszelkie przeszkody linie energetyczne, budynki, inne maszyny, drzewa. Upewnij się, że masz wystarczająco miejsca na bezpieczne manewrowanie.
• Dostępność i drogi dojazdowe: Upewnij się, że dźwig ma bezpieczny dojazd i możliwość prawidłowego ustawienia się.
• Komunikacja: Zapewnij sprawną komunikację między operatorem, sygnalistą i innymi członkami zespołu.
• Plan awaryjny: Zawsze miej plan na wypadek nieprzewidzianych sytuacji.

Przeczytaj również: Agregat do betoniarki: Moc rozruchowa. Jak dobrać idealnie?

Obliczanie zapasu bezpieczeństwa dlaczego nigdy nie pracuje się na 100% możliwości?

W branży dźwigowej istnieje niepisana, ale niezwykle ważna zasada: nigdy nie pracuje się na 100% nominalnych możliwości maszyny. Zapas bezpieczeństwa to nie tylko zalecenie, to wymóg, który wynika z wielu czynników. Po pierwsze, żaden pomiar masy ładunku czy ocena warunków terenowych nie jest idealna. Zawsze istnieje margines błędu. Po drugie, podczas dynamicznych ruchów ładunku, mogą pojawić się dodatkowe siły (np. bezwładności), które chwilowo zwiększają obciążenie. Po trzecie, nieprzewidziane czynniki, takie jak nagły podmuch wiatru, mogą wpłynąć na stateczność. Współczynnik stateczności dźwigu musi być zawsze większy niż 1, a normy określają jego minimalne wartości. Dlatego, aby zapewnić maksymalne bezpieczeństwo, zawsze planujemy operacje z odpowiednim marginesem, często nie przekraczając 80-90% dopuszczalnego udźwigu. To świadome działanie, które chroni ludzi i sprzęt przed niepotrzebnym ryzykiem.
