Łączenie ogrzewania podłogowego z klasycznymi grzejnikami ma sens, ale tylko wtedy, gdy traktuje się je jak dwa różne odbiorniki ciepła, a nie jedną prostą pętlę. W praktyce podłogówka i grzejniki na jednym obiegu oznaczają zwykle wspólną instalację z rozdzieleniem na dwa parametry pracy, a nie dosłownie jeden identyczny strumień wody dla całego domu. To ważne zwłaszcza przy modernizacji starszych budynków, gdzie trzeba pogodzić komfort podłogi z mocą grzejników i rozsądnymi kosztami eksploatacji.
Najważniejsze zasady wspólnej instalacji grzejników i podłogówki
- Jedna temperatura zasilania zwykle nie wystarcza, bo podłogówka potrzebuje niższych parametrów niż grzejniki.
- Najbezpieczniej działa układ z zaworem mieszającym i osobną pompą dla obiegu niskotemperaturowego.
- Przy pompie ciepła warto od razu projektować instalację pod możliwie niską temperaturę zasilania.
- Sprzęgło hydrauliczne albo bufor pomagają, gdy źródło ciepła i obiegi mają różne wymagania przepływu.
- Bez projektu hydraulicznego łatwo o niedogrzanie, hałas w instalacji i zbyt wysoką temperaturę na podłodze.
Kiedy wspólny układ ma sens, a kiedy komplikuje instalację
Najpierw rozróżniam dwie rzeczy: wspólne źródło ciepła i wspólny obieg. To nie jest to samo. Wspólne źródło ciepła, z którego zasilasz grzejniki i podłogówkę, to dziś standard w wielu domach. Problem zaczyna się wtedy, gdy ktoś chce podać tę samą wodę na wszystko bez mieszania, regulacji i kontroli przepływów.
Taki układ ma sens przede wszystkim wtedy, gdy dom jest modernizowany etapami, a nie od zera. Jeśli część pomieszczeń ma już grzejniki, a tylko strefa dzienna ma dostać podłogówkę, sensowniej jest zbudować instalację mieszaną niż wymieniać cały system. Dobrze sprawdza się to też przy nowoczesnych źródłach ciepła, które lubią niższe temperatury zasilania i potrafią pracować stabilnie na kilku strefach.
Trudniej robi się w starych domach, gdzie grzejniki są policzone na wysokie parametry, a podłogówka ma mało miejsca na pętle albo jest dorabiana do istniejącej instalacji bez projektu. Wtedy jeden kompromisowy parametr zwykle oznacza albo niedogrzanie grzejników, albo przegrzewanie podłogi. Żeby zrozumieć, dlaczego tak się dzieje, trzeba spojrzeć na wymagania temperaturowe obu systemów.
Dlaczego podłogówka i grzejniki nie lubią tej samej temperatury
Najkrócej mówiąc: podłogówka pracuje niskotemperaturowo, a grzejniki często potrzebują wyższej temperatury zasilania. Ogrzewanie płaszczyznowe oddaje ciepło dużą powierzchnią, więc nie potrzebuje gorącej wody. Grzejnik ma mniejszą powierzchnię wymiany, dlatego żeby oddać tę samą moc, zwykle wymaga wyższych parametrów.
| Element | Typowe parametry | Co to oznacza w praktyce |
|---|---|---|
| Ogrzewanie podłogowe | Najczęściej około 35-45°C, w skrajnym przypadku nie więcej niż 55°C | Za wysoka temperatura może przegrzać posadzkę i utrudnić regulację komfortu |
| Grzejniki niskotemperaturowe | Często 45/35°C lub 55/45°C | Działają dobrze, ale potrzebują większej powierzchni niż klasyczne grzejniki |
| Klasyczne grzejniki w starszych instalacjach | Nierzadko 70/55°C lub podobnie wysoko | Przy niższej temperaturze mogą po prostu stracić część mocy grzewczej |
W praktyce właśnie tu leży sedno problemu. Jeśli podasz do podłogówki wodę o parametrach grzejnikowych, komfort spadnie, a posadzka zacznie oddawać ciepło zbyt agresywnie. Jeśli z kolei obniżysz temperaturę tak, by było bezpiecznie dla podłogi, stare grzejniki mogą nie domknąć zapotrzebowania budynku w mroźny dzień. Do tego dochodzi różna bezwładność: podłogówka reaguje wolniej, grzejniki szybciej, więc jeden termostat w salonie zwykle nie załatwia sprawy. Właśnie dlatego kluczowy jest poprawny schemat hydrauliczny.

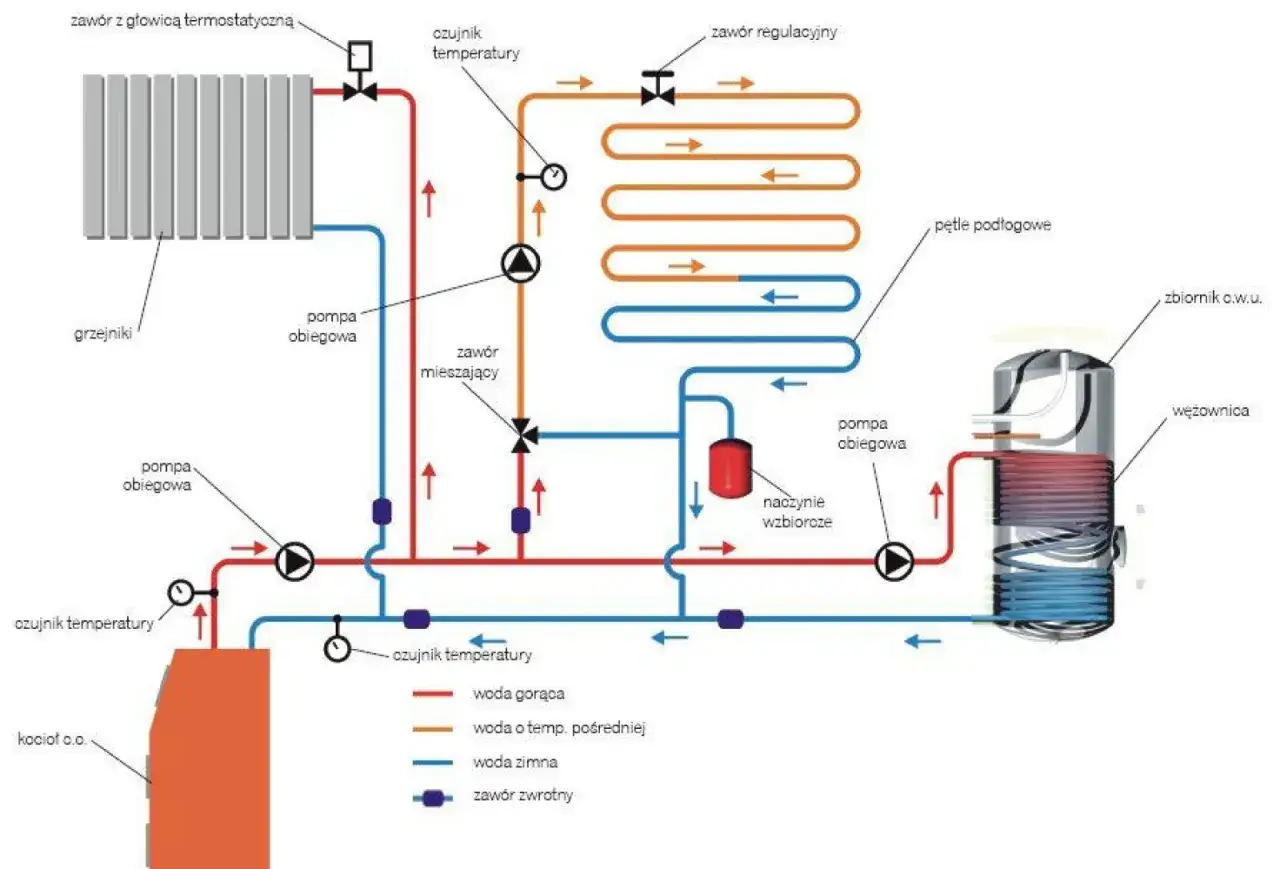

Jak powinien wyglądać poprawny schemat hydrauliczny
Najlepsze układy działają jak dwa niezależne tory, które spotykają się dopiero przy źródle ciepła. Jeden tor prowadzi wodę do grzejników, drugi do podłogówki, ale każdy ma własne warunki pracy. Podłogówka dostaje wodę podmieszaną, a grzejniki mogą pracować na wyższej temperaturze, jeśli tego wymagają ich obliczenia.
- Zawór mieszający obniża temperaturę wody dla obiegu podłogowego, domieszając chłodniejszy powrót.
- Osobna pompa obiegowa zapewnia przepływ przez rozdzielacz podłogówki, niezależnie od pracy obiegu grzejnikowego.

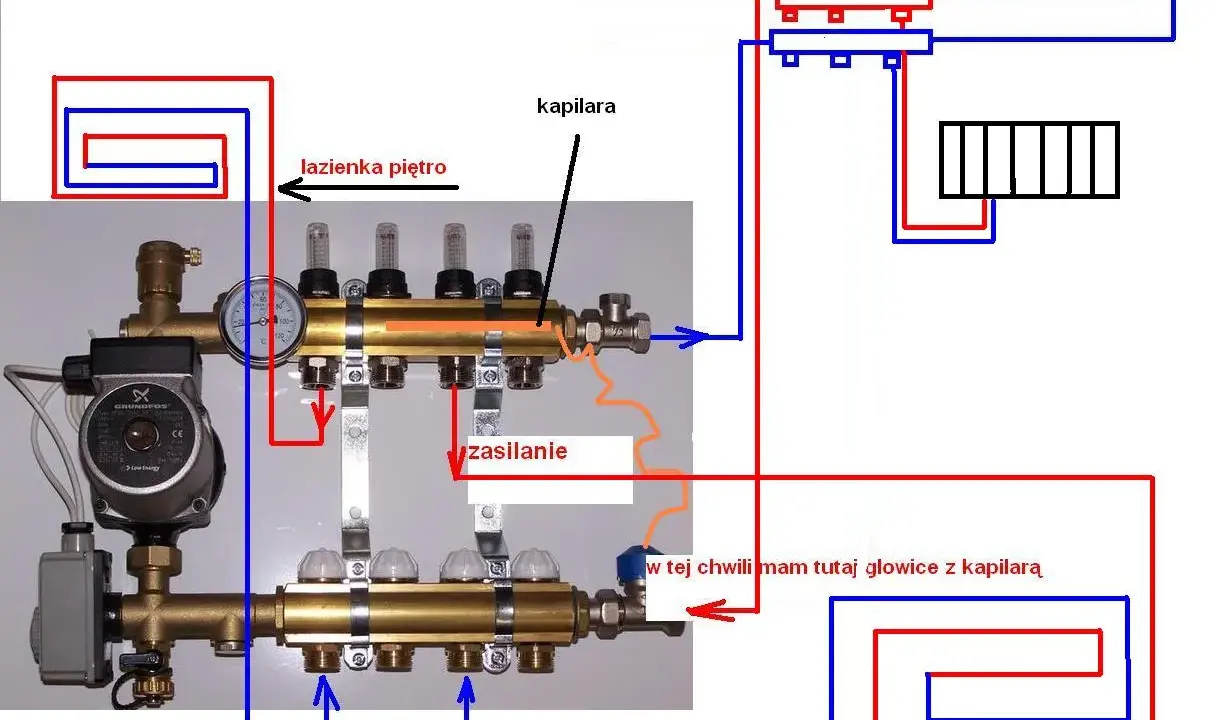

- Rozdzielacz z przepływomierzami pozwala wyrównać pętle i ustawić realne przepływy, a nie tylko „na oko”.
- Sprzęgło hydrauliczne lub bufor rozdziela hydraulicznie obieg źródła ciepła i obiegi odbiorników, gdy pompy zaczynają sobie przeszkadzać.
- Automatyka pogodowa i termostaty strefowe pilnują, żeby instalacja reagowała na pogodę i rzeczywiste zapotrzebowanie pomieszczeń.
Jeżeli widzę w projekcie jeden kocioł albo jedną pompę ciepła, ale dwa różne obiegi z własną regulacją, to zwykle jest dobry znak. Jeżeli widzę próbę „przepchnięcia” podłogówki przez układ grzejnikowy bez mieszacza, wiem, że problem wróci szybciej, niż się właścicielowi wydaje. Na tym tle łatwiej ocenić, który wariant techniczny wybrać.
Który wariant techniczny wybrać
Nie ma jednego schematu dobrego dla wszystkich. Inaczej projektuje się nowy dom z pompą ciepła, a inaczej modernizację budynku z istniejącymi grzejnikami. Najczęściej wybór sprowadza się do tego, czy chcesz tylko obniżyć temperaturę dla podłogówki, czy od razu rozdzielić hydraulikę całej instalacji.
| Wariant | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Jeden wspólny obieg bez mieszania | Tylko przy dobrze dobranych, niskotemperaturowych odbiornikach i małych różnicach parametrów | Najprostszy i najtańszy | Rzadko daje stabilny komfort, łatwo o przegrzanie podłogi albo niedogrzanie grzejników |
| Grzejniki bezpośrednio, podłogówka przez grupę mieszającą | Najczęściej w modernizacjach i w domach z jedną strefą podłogową | Sprawdzone, czytelne i relatywnie łatwe do serwisowania | Wymaga osobnej pompy oraz dobrej regulacji przepływów |
| Sprzęgło hydrauliczne lub bufor + dwa obiegi | Gdy źródło ciepła, pompy i strefy mają różne wymagania | Hydraulicznie porządkuje instalację i ułatwia współpracę większego układu | Większy koszt i więcej miejsca na montaż |
| Dwa niezależne obiegi z automatyką strefową | Przy bardziej rozbudowanych domach, kilku kondygnacjach lub pompach ciepła | Najlepsza kontrola i najwięcej możliwości regulacji | Najdroższe rozwiązanie, wymaga dobrego projektu |
Gdybym miał wskazać rozwiązanie domyślne, wybrałbym obieg grzejnikowy z podłogówką obsługiwaną przez grupę mieszającą albo układ ze sprzęgłem, jeśli instalacja jest większa. W domach z pompą ciepła coraz częściej warto od razu myśleć o niskotemperaturowych grzejnikach, bo źródło ciepła najlepiej pracuje wtedy, gdy nie trzeba go zmuszać do wysokich parametrów. Kiedy jednak instalacja już działa, najwięcej problemów zwykle robią błędy wykonawcze.
Najczęstsze błędy przy mieszanym ogrzewaniu
- Brak projektu hydraulicznego - instalacja działa „na wyczucie”, więc trudno ją później ustabilizować.
- Podanie zbyt wysokiej temperatury na podłogówkę - podłoga robi się zbyt ciepła, a komfort spada zamiast rosnąć.
- Za mały zapas mocy grzejników - przy obniżonych parametrach woda nie oddaje wystarczająco dużo ciepła.
- Jedna pompa dla wszystkiego - obiegi zaczynają się wzajemnie tłumić, a przepływy przestają być przewidywalne.
- Brak równoważenia pętli - przy bardzo różnych długościach pętli, na przykład krótkiej i bardzo długiej, regulacja robi się kłopotliwa.
- Za uboga automatyka - jeden termostat na cały dom nie rozwiązuje problemu stref o różnych potrzebach.
Najbardziej kosztowny błąd widzę wtedy, gdy ktoś zakłada, że „jakoś to będzie”, a później próbuje ratować komfort samą zmianą nastaw kotła. Bez zaworu mieszającego, ogranicznika temperatury i poprawnego zrównoważenia przepływów to zwykle nie działa. Skoro wiemy już, co psuje efekt, zostaje jeszcze kwestia budżetu i sensu całej modernizacji.
Co sprawdzić w projekcie, zanim kupisz pierwszą grupę mieszającą
Przed zleceniem przeróbki patrzę na trzy rzeczy: źródło ciepła, zapotrzebowanie budynku i realną temperaturę pracy odbiorników. Jeśli kocioł albo pompa ciepła ma pracować w zbyt wysokich parametrach tylko po to, żeby dogrzać kilka starych grzejników, rachunek za eksploatację szybko przestaje być atrakcyjny. Jeśli z kolei grzejniki są przewymiarowane lub wymienione na niskotemperaturowe, układ da się uprościć.
| Pozycja | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|
| Grupa mieszająca z pompą | Od kilkuset do około 1500 zł | Marka, wydajność pompy, zawór, kompletność zestawu |
| Sprzęgło hydrauliczne lub mały bufor | Od około 700 do 2500 zł i więcej | Moc instalacji, izolacja, liczba przyłączy, jakość wykonania |
| Automatyka, czujniki, siłowniki | Zwykle 300-2000 zł | Liczba stref i stopień rozbudowania sterowania |
| Montaż i regulacja | Często 1500-5000 zł w prostszej modernizacji | Dostęp do instalacji, zakres przeróbki, konieczność spuszczania wody i uruchomienia |
To są widełki orientacyjne, ale dobrze pokazują jedno: sama armatura to dopiero początek. Największą różnicę robi projekt, równoważenie instalacji i późniejsze uruchomienie. Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: nie projektuj układu wokół jednego kompromisowego parametru, tylko wokół dwóch obiegów, które współpracują z jednym źródłem ciepła. Wtedy podłogówka daje komfort, grzejniki domykają moc, a całość da się jeszcze sensownie wyregulować.
